Numer części |
1300075 |
Jednostka |
Sztuka |
Zastosowanie |
- Nadają się tylko do zastosowań niskociśnieniowych (maks. 0,5 bar)
- Złączki PCW-U nie nadają się do przewodów sprężonego powietrza! |
Właściwości |
- Regulowana uszczelka na drążku przesuwnym
- Szczelne w każdym położeniu
- Łatwa konserwacja dzięki wyjmowanej uszczelce |
Informacje techniczne |
- P maks = maksymalne ciśnienie dla suwaków przestawianych ręcznie |
Pass |
64 mm |
Ciśnienie na przyłączu B max. |
1.5 BAR |

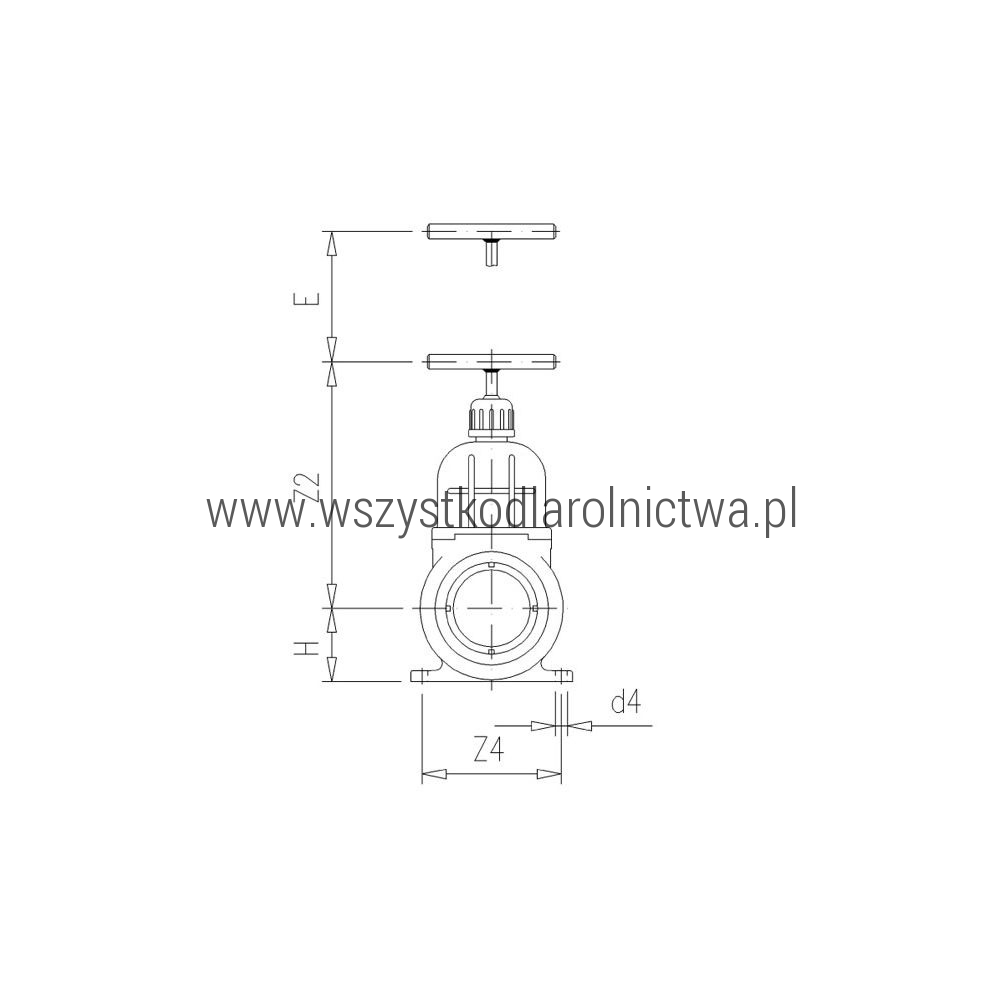

Odległość między otworami |
112 mm |

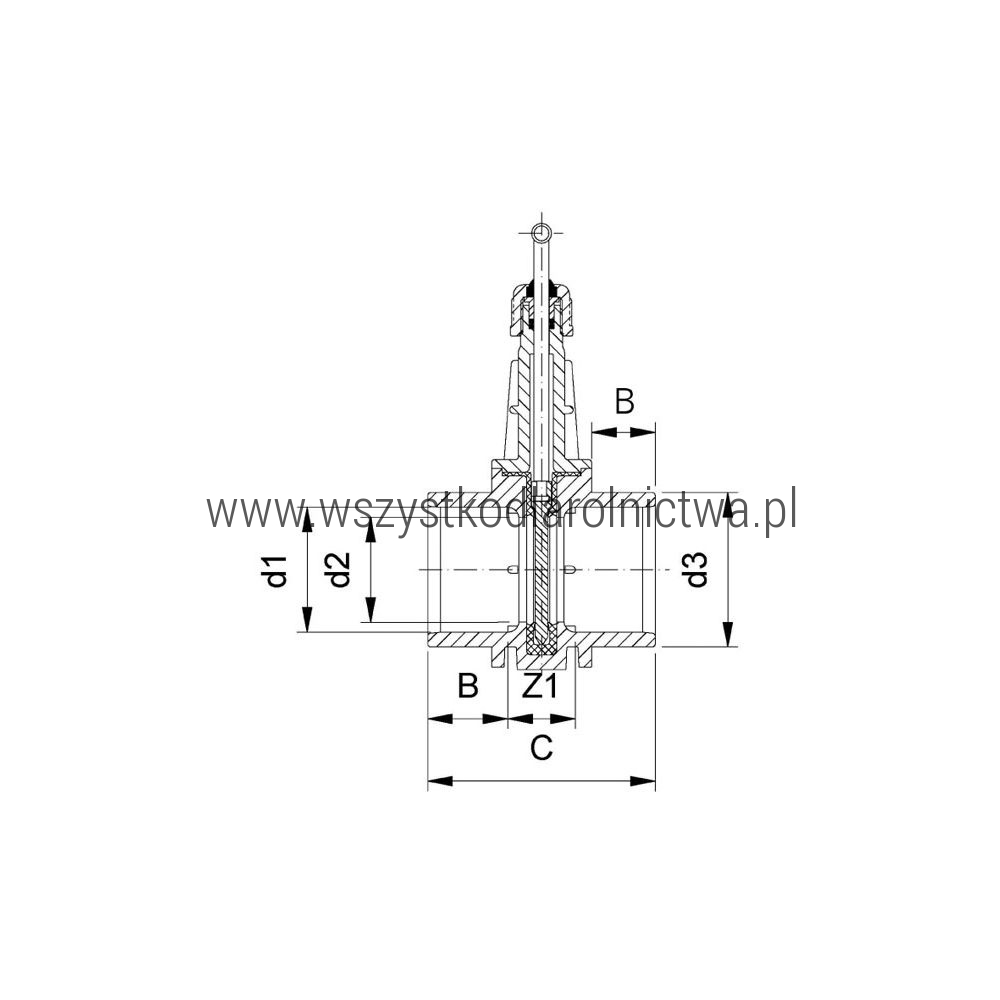

Z1 Długość montażowa |
39 mm |
Z2 Odstęp, środkowy otwór do górnej części |
187 mm |
H Odstęp, podstawa do środkowego otworu |
57.5 mm |
d1 Ø wewnętrzna |
75 mm |
d4 Średnica otworu |
9 mm |
B Długość, mufa |
44 mm |
E Skok |
73 mm |
C Długość |
127 mm |
Materiał |
Obudowa: PCW-U = polichlorek winylu bez plastyfikatorów
Uszczelki: EPDM |
