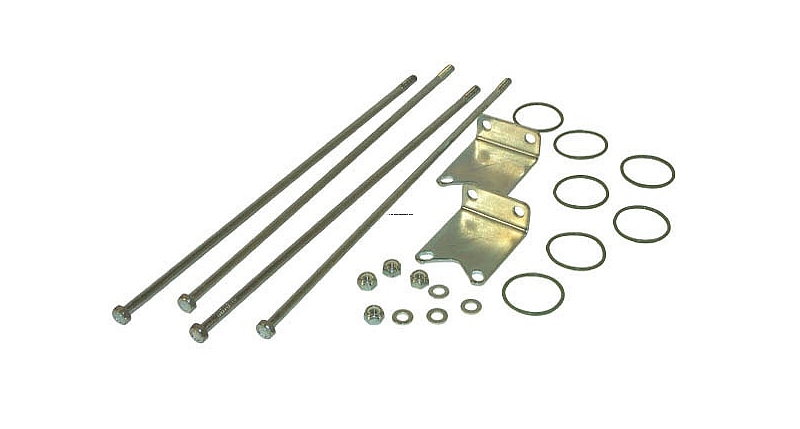

463000960 Zestaw montażowy ocynkowany do 6 sekcji zaworów ARAG 463 / 863

Opis produktu

ARAG 463000960 / 463000.960 to zestaw montażowy przeznaczony do skompletowania 6-sekcyjnego zespołu zaworów ARAG serii 463 i 863.

Zestaw służy do prawidłowego połączenia modułów zaworowych w jeden stabilny blok. Elementy mocujące wykonane są w wersji ocynkowanej, co zabezpiecza stalowe części przed korozją i pozwala na ich stosowanie w warunkach typowych dla instalacji opryskiwaczy.

Komplet zawiera elementy mocujące oraz wymagane O-ringi, dzięki czemu może być wykorzystany zarówno podczas budowy nowej armatury, jak i przy naprawie lub przebudowie istniejącego zespołu zaworów.

Dane techniczne

Zastosowanie

Zestaw 463000960 przeznaczony jest do montażu zespołu składającego się z 6 sekcji zaworowych ARAG serii 463 lub 863.

Może być stosowany podczas:

• budowy nowego 6-sekcyjnego zespołu zaworów,
• naprawy istniejącej armatury opryskiwacza,
• przebudowy zespołu zaworowego,
• rozbudowy armatury do konfiguracji 6-sekcyjnej,
• wymiany skorodowanych lub uszkodzonych elementów mocujących,
• ponownego montażu zespołu po wymianie zaworów lub uszczelnień.

Do zaworów ARAG serii 463 i 863

Zawory ARAG serii 463 i 863 mają konstrukcję modułową. Pozwala ona tworzyć zespoły składające się z różnej liczby sekcji i dopasować armaturę do konkretnej konfiguracji opryskiwacza.

463000.960 jest zestawem przeznaczonym dokładnie do 6 sekcji. Jego długość wynosi 378 mm.

Przy innej liczbie sekcji należy zastosować odpowiedni wariant zestawu montażowego.

Wersja ocynkowana

Zestaw 463000960 występuje w wykonaniu ocynkowanym. Powłoka cynkowa zabezpiecza stalowe elementy mocujące przed korozją podczas pracy w środowisku o podwyższonej wilgotności.

Jest to szczególnie istotne w opryskiwaczach, gdzie armatura jest regularnie narażona na kontakt z wodą, wilgocią i pozostałościami cieczy roboczej.

O-ringi w zestawie

Zestaw dostarczany jest z wymaganymi O-ringami potrzebnymi do prawidłowego uszczelnienia połączeń zespołu zaworowego.

Przy naprawie warto zwrócić szczególną uwagę na stan uszczelnień. O-ring, który jest spękany, stwardniały, przecięty lub trwale odkształcony, powinien zostać wymieniony.

Do tego typu połączeń stosowany jest m.in. O-ring G10071V 39,34 × 2,62 mm Viton, dostępny również oddzielnie.

Cechy produktu

• zestaw montażowy do 6 sekcji zaworowych,
• przeznaczony do zespołów ARAG 463 / 863,
• długość 378 mm,
• wykonanie ocynkowane,
• wymagane O-ringi w komplecie,
• umożliwia budowę kompletnego zespołu zaworów,
• nadaje się do naprawy i przebudowy istniejącej armatury,
• wersja dopasowana do konfiguracji 6-sekcyjnej.

463000960 a 463900960 – jaka jest różnica?

Oba zestawy przeznaczone są do konfiguracji 6-sekcyjnej. Podstawową różnicą jest wykonanie elementów montażowych: 463000960 jest wersją ocynkowaną, natomiast 463900960 jest wersją ze stali nierdzewnej INOX.

Dobór zestawu do liczby sekcji

Jak zamontować zestaw?

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. Jeżeli zespół wykorzystuje zawory elektryczne, odłącz również ich zasilanie.
3. Zdemontuj stary zespół i dokładnie oczyść powierzchnie łączenia modułów.
4. Sprawdź stan gniazd uszczelniających.
5. Umieść O-ringi w odpowiednich gniazdach.
6. Ustaw sześć sekcji zaworowych w prawidłowej kolejności.
7. Zamontuj elementy spinające i mocujące zestawu.
8. Dokręcaj połączenia stopniowo i równomiernie, aby nie przekosić korpusów zaworów.
9. Po zakończeniu montażu wykonaj próbę szczelności instalacji.

Ważne przy kompletowaniu zespołu

463000960 jest zestawem montażowym i nie stanowi kompletnego zespołu zaworów.

Do skompletowania armatury należy zastosować odpowiednie moduły zaworowe oraz właściwe elementy przyłączeniowe. Kołnierze / adaptery przyłączeniowe należy zamówić oddzielnie i dobrać do konfiguracji instalacji.

Numery porównawcze / OEM

463000960
463000.960
8719774321885
8026834108929

Produkty powiązane

• 463000950 / 463000.950 – zestaw montażowy ocynkowany do 5 sekcji
• 463000960 / 463000.960 – zestaw montażowy ocynkowany do 6 sekcji
• 463000970 / 463000.970 – zestaw montażowy ocynkowany do 7 sekcji
• 463900960 / 463900.960 – zestaw montażowy INOX do 6 sekcji
• G10071V O-ring 39,34 × 2,62 mm Viton ARAG – uszczelnienie stosowane w zespołach zaworowych
• Pozostałe części i armatura ARAG

Uwagi

ARAG 463000960 przeznaczony jest do montażu dokładnie 6 sekcji zaworów serii 463 / 863. Dla innej liczby sekcji należy zastosować odpowiedni zestaw montażowy.

Przed ponownym złożeniem używanej armatury należy dokładnie oczyścić powierzchnie uszczelniające. Osad, zabrudzenia lub pozostałości starych uszczelnień mogą powodować przecieki.

FAQ

Do ilu sekcji przeznaczony jest ARAG 463000960?
Zestaw przeznaczony jest do montażu 6 sekcji zaworowych.

Do jakich zaworów pasuje 463000960?
Zestaw przeznaczony jest do modułowych zespołów zaworowych ARAG serii 463 i 863.

Jaka jest długość zestawu 463000960?
Długość zestawu przeznaczonego do sześciu sekcji wynosi 378 mm.

Czym różni się 463000960 od 463900960?
Oba zestawy przeznaczone są do sześciu sekcji. 463000960 jest wersją ocynkowaną, natomiast 463900960 jest wersją ze stali nierdzewnej INOX.
