463000970 Zestaw montażowy ocynkowany do 7 sekcji zaworów ARAG 463 / 863

Opis produktu

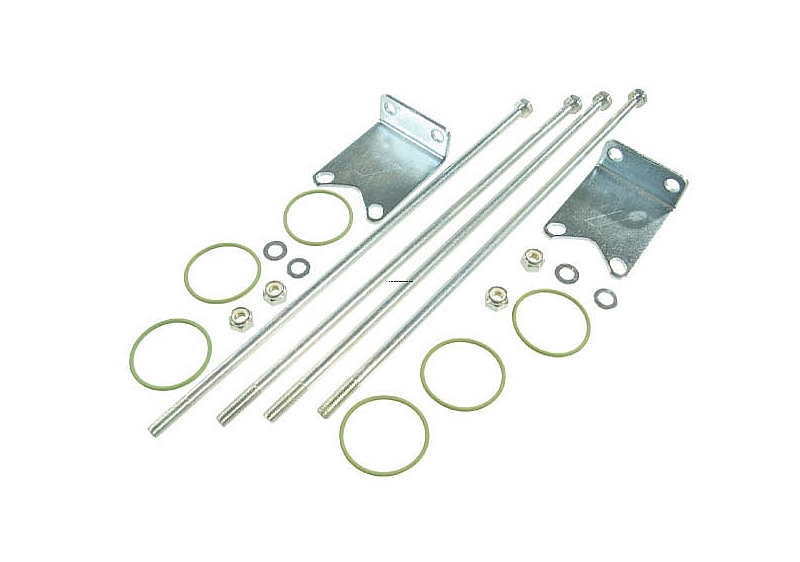

ARAG 463000970 / 463000.970 to oryginalny zestaw montażowy przeznaczony do połączenia 7 sekcji zaworów ARAG serii 463 / 863.

Zestaw służy do mechanicznego połączenia poszczególnych modułów zaworowych w jeden zespół. Stosowany jest podczas budowy, przebudowy lub naprawy armatury sterującej w instalacjach opryskiwaczy.

Model 463000.970 jest wykonaniem ocynkowanym i przeznaczony jest dokładnie do konfiguracji 7-sekcyjnej. Długość elementów spinających dla tego wariantu wynosi 436 mm.

Dane techniczne

Wymiary

Uwaga: długość techniczna zestawu wynosi 436 mm. Przy doborze należy kierować się przede wszystkim numerem części, serią zaworów oraz liczbą sekcji.

Zastosowanie

Zestaw montażowy ARAG 463000.970 przeznaczony jest do budowy 7-sekcyjnych zespołów zaworowych ARAG serii 463 / 863.

Może być stosowany m.in. podczas:

• budowy nowego zespołu zaworów,
• naprawy istniejącego bloku zaworowego,
• wymiany zużytych lub skorodowanych elementów mocujących,
• przebudowy armatury opryskiwacza,
• ponownego składania zespołu po naprawie lub wymianie zaworów.

Przy doborze należy sprawdzić serię zaworów oraz liczbę sekcji. ARAG 463000.970 przeznaczony jest do zespołu 7-sekcyjnego.

Wersja ocynkowana

ARAG 463000.970 należy do rodziny ocynkowanych zestawów montażowych serii 463 / 863.

ARAG oferuje również odpowiedniki tych zestawów wykonane ze stali nierdzewnej INOX. Dla konfiguracji 7-sekcyjnej odpowiednikiem nierdzewnym jest 463900.970.

463000970 a 463900970 – jaka jest różnica?

Oba zestawy przeznaczone są do montażu 7 sekcji zaworów ARAG 463 / 863. Różnią się wykonaniem – 463000.970 jest wersją ocynkowaną, natomiast 463900.970 jest wykonany ze stali nierdzewnej INOX.

Rodzina zestawów montażowych ARAG

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 463000.970,
• zestaw montażowy do zespołu zaworów,
• przeznaczony do 7 sekcji,
• do zaworów ARAG serii 463 / 863,
• wykonanie ocynkowane,
• długość elementów spinających 436 mm,
• uszczelnienia O-ring w zestawie,
• przeznaczony do budowy, przebudowy i naprawy zespołu zaworowego.

Zawartość zestawu

1 zestaw montażowy ARAG 463000.970 do konfiguracji 7-sekcyjnej wraz z wymaganymi uszczelnieniami O-ring.

Zawory oraz końcowe elementy przyłączeniowe nie stanowią części zestawu montażowego. Do skompletowania zespołu należy dobrać odpowiednie elementy końcowe typu M i F.

Objawy zużycia lub uszkodzenia

Zestaw montażowy należy sprawdzić w przypadku:

• poluzowania poszczególnych sekcji zaworowych,
• uszkodzenia lub odkształcenia elementów spinających,
• korozji elementów mocujących,
• nieprawidłowego ustawienia modułów względem siebie,
• przecieków pomiędzy poszczególnymi elementami zespołu.

Sposób wymiany / montażu

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji opryskiwacza.
2. Jeżeli zespół jest sterowany elektrycznie, odłącz zasilanie.
3. Zdemontuj dotychczasowe elementy mocujące.
4. Oczyść powierzchnie łączenia modułów zaworowych.
5. Sprawdź stan powierzchni uszczelniających.
6. Zamontuj właściwe O-ringi pomiędzy łączonymi elementami.
7. Ustaw siedem sekcji zaworowych w odpowiedniej kolejności.
8. Zamontuj elementy zestawu ARAG 463000.970.
9. Dokręcaj połączenia równomiernie, aby prawidłowo ustawić cały blok.
10. Po zakończeniu montażu wykonaj próbę szczelności i sprawdź działanie wszystkich sekcji.

Produkty powiązane

• 463000960 / 463000.960 – zestaw montażowy ocynkowany do 6 sekcji zaworów ARAG
• 463000980 / 463000.980 – zestaw montażowy ocynkowany do 8 sekcji zaworów ARAG
• 463900970 / 463900.970 – zestaw montażowy INOX do 7 sekcji zaworów ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 463000970.
- Numer katalogowy ARAG: 463000.970.
- Producent: ARAG.
- Typ: zestaw montażowy zespołu zaworów.
- Seria: ARAG 463 / 863.
- Liczba sekcji: 7.
- Wykonanie: ocynkowane.
- Długość L: 436 mm.
- Waga: 828 g / 0,828 kg.
- EAN: 8026834108967.
- Jednostka sprzedaży: 1 zestaw.
- Przed zakupem należy sprawdzić serię zaworów oraz liczbę sekcji.

Najczęściej zadawane pytania

Do ilu sekcji przeznaczony jest ARAG 463000970?
Zestaw przeznaczony jest do montażu 7 sekcji zaworowych.

Do jakich zaworów pasuje zestaw?
Przeznaczony jest do zespołów zaworowych ARAG serii 463 / 863.

Jaka jest długość zestawu ARAG 463000.970?
Długość elementów spinających dla wersji 7-sekcyjnej wynosi 436 mm.

Czy 463000970 jest wersją nierdzewną?
Nie. Model 463000.970 jest wykonaniem ocynkowanym. Wersją ze stali nierdzewnej dla 7 sekcji jest 463900.970.

Czy w zestawie znajdują się O-ringi?
Tak. Zestaw montażowy zawiera wymagane uszczelnienia O-ring.

Czy zestaw zawiera kompletne zawory?
Nie. Jest to zestaw montażowy do połączenia modułów zaworowych. Zawory i końcowe elementy przyłączeniowe należy dobrać oddzielnie.
