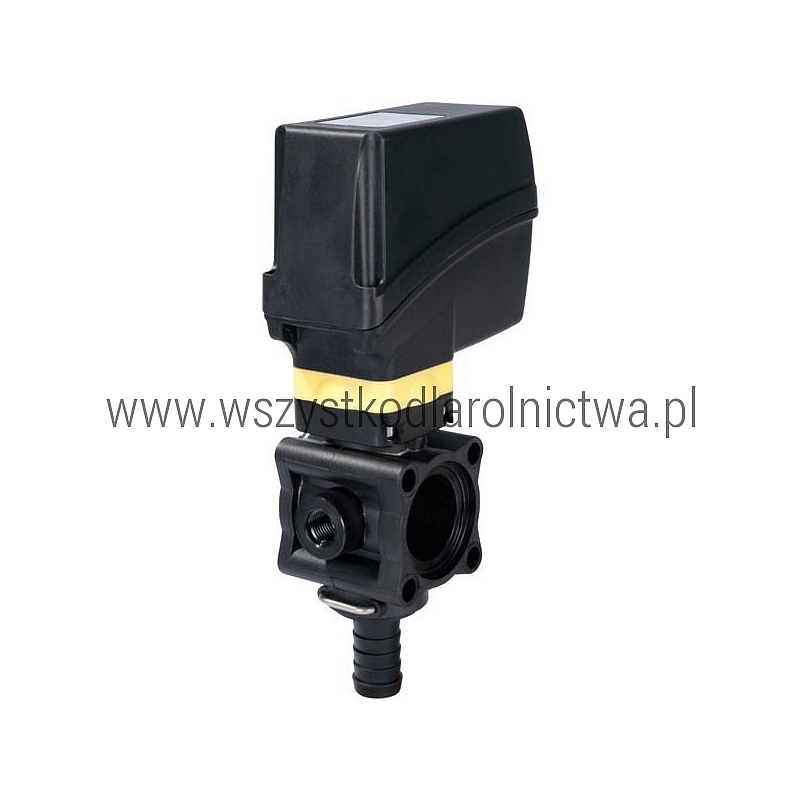

8630026 Elektrozawór regulacyjny proporcjonalny 12V 25 l/min 40 bar ARAG 863

Opis produktu

ARAG 8630026 to elektryczny zawór regulacyjny proporcjonalny serii 863, przeznaczony do regulacji przepływu cieczy w układach sterowania opryskiwaczy.

Zawór pracuje z napięciem 12 V, pobiera 0,5 A i umożliwia regulację przepływu do 25 l/min. Maksymalne ciśnienie robocze wynosi 40 bar.

Element wykonawczy zaworu porusza się stopniowo, dzięki czemu możliwa jest płynna zmiana przepływu, a nie wyłącznie otwarcie lub zamknięcie instalacji. Czas pełnego przejścia o 90° wynosi około 14 sekund.

Dane techniczne

Zastosowanie

Zawór 8630026 przeznaczony jest do regulacji przepływu cieczy w zespołach sterujących opryskiwaczy.

Może być stosowany m.in. w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• zespołach sterujących ARAG,
• instalacjach z elektryczną regulacją wydatku cieczy,
• układach współpracujących ze skrzynkami i komputerami sterującymi opryskiwacza.

Regulacja proporcjonalna

Model 8630026 nie jest typowym elektrozaworem sekcyjnym ON/OFF. Jego zadaniem jest płynna regulacja przepływu w instalacji.

Powolny czas pełnego ruchu wynoszący około 14 sekund umożliwia dokładniejszą zmianę położenia zaworu i dostosowanie ilości cieczy przepływającej przez układ.

Rozwiązanie stosowane jest w układach sterowania, w których przepływ powinien być odpowiednio korygowany w zależności od wymaganej wydajności oprysku.

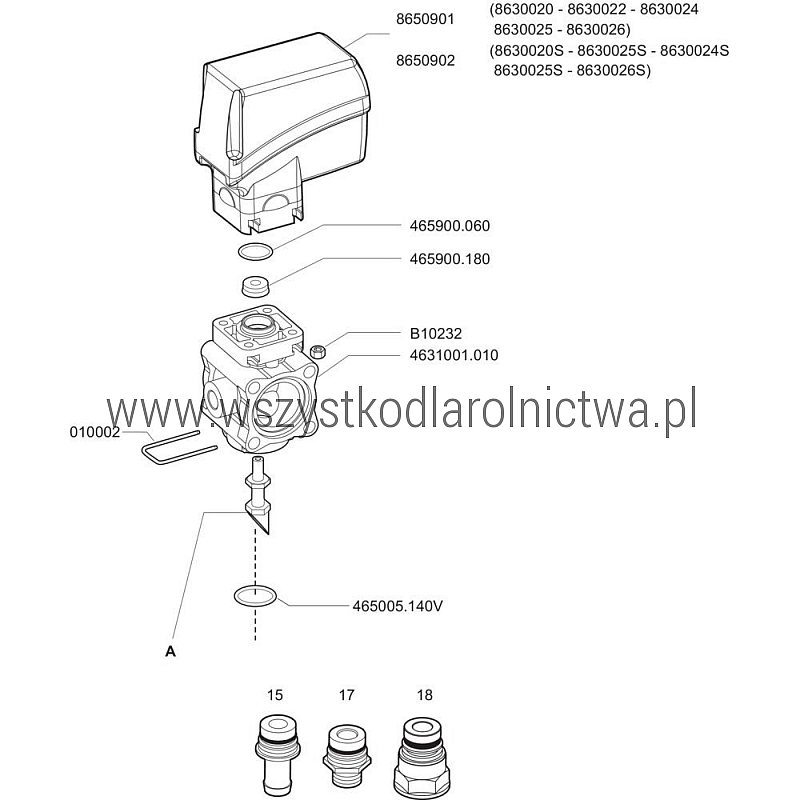

Budowa

Konstrukcja zaworu została przystosowana do pracy w instalacjach opryskowych. Korpus wykonany jest z nylonu wzmacnianego włóknem szklanym, a elementy wewnętrzne wykorzystują tworzywo Delrin oraz stal nierdzewną AISI 303.

W zaworze zastosowano uszczelnienia Viton. Konstrukcja posiada również zabezpieczenie elektryczne z możliwością resetowania.

Warianty zaworów proporcjonalnych ARAG 863

Jak dobrać właściwy wariant?

Przy wyborze zaworu proporcjonalnego należy zwrócić uwagę przede wszystkim na wymagany przepływ instalacji. Wariant 8630026 przeznaczony jest do układów wymagających przepływu do 25 l/min.

Nie należy zastępować go wariantem o większej wydajności wyłącznie na podstawie podobnego wyglądu. Charakterystyka przepływu zaworu ma wpływ na dokładność regulacji instalacji.

Cechy produktu

• oryginalny produkt ARAG,
• seria 863,
• elektryczna regulacja proporcjonalna,
• zasilanie 12 V DC,
• pobór prądu 0,5 A,
• przepływ do 25 l/min,
• maksymalne ciśnienie 40 bar,
• czas pełnego ruchu 90° około 14 s,
• króciec Ø13 mm,
• uszczelnienia Viton,
• korpus z nylonu wzmacnianego włóknem szklanym.

Zawartość zestawu

1 szt. elektrycznego zaworu regulacyjnego proporcjonalnego ARAG 8630026.

Objawy zużycia lub uszkodzenia

• brak reakcji zaworu na polecenia sterownika,
• brak możliwości płynnej regulacji przepływu,
• zawór zatrzymuje się w jednym położeniu,
• nierównomierna lub zbyt wolna praca mechanizmu,
• wyciek cieczy z korpusu lub połączeń,
• nieprawidłowa regulacja ciśnienia lub wydatku oprysku,
• uszkodzenie silnika, przewodów lub elementów mechanicznych.

Sposób wymiany

1. Wyłącz pompę opryskiwacza i usuń ciśnienie z instalacji.
2. Odłącz zasilanie elektryczne zespołu sterującego.
3. Odłącz przewody elektryczne od wymienianego zaworu.
4. Odłącz przewody cieczowe i zabezpiecz instalację przed wyciekiem.
5. Zdemontuj uszkodzony zawór.
6. Sprawdź stan uszczelnień i elementów przyłączeniowych.
7. Oczyść powierzchnie połączeń.
8. Zamontuj nowy zawór ARAG 8630026.
9. Podłącz przewody cieczowe oraz elektryczne.
10. Uruchom instalację i sprawdź jej szczelność.
11. Sprawdź działanie regulacji w pełnym zakresie pracy zaworu.

Produkty powiązane

• 8630022 – elektrozawór regulacyjny proporcjonalny 60 l/min 40 bar ARAG
• 8630020 – elektrozawór regulacyjny proporcjonalny 100 l/min 40 bar ARAG
• 8630024 – elektrozawór regulacyjny proporcjonalny 150 l/min 40 bar ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 8630026.
- Producent: ARAG.
- Seria: 863.
- Typ: elektryczny zawór regulacyjny proporcjonalny.
- Napięcie: 12 V DC.
- Pobór prądu: 0,5 A.
- Maksymalny przepływ: 25 l/min.
- Maksymalne ciśnienie: 40 bar.
- Czas pełnego ruchu 90°: 14 s.
- Średnica króćca: 13 mm.
- Waga: 697 g / 0,697 kg.
- EAN: 8026834331495.
- Poprzedni numer: 463026.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić wymagany przepływ oraz konfigurację zespołu sterującego.

Najczęściej zadawane pytania

Jaki przepływ ma ARAG 8630026?
Maksymalny przepływ zaworu wynosi 25 l/min.

Jakie jest maksymalne ciśnienie robocze?
Zawór może pracować przy ciśnieniu do 40 bar.

Jakim napięciem zasilany jest zawór?
Model 8630026 jest zasilany napięciem 12 V DC i pobiera około 0,5 A.

Czy jest to zwykły zawór ON/OFF?
Nie. Jest to zawór regulacyjny proporcjonalny przeznaczony do płynnej regulacji przepływu cieczy.

Dlaczego czas pracy zaworu wynosi 14 sekund?
Powolny ruch mechanizmu umożliwia dokładniejsze ustawienie położenia zaworu i płynną zmianę przepływu.

Czy 463026 to wcześniejszy numer tego produktu?
Tak. Numer 463026 został zastąpiony przez ARAG 8630026.
