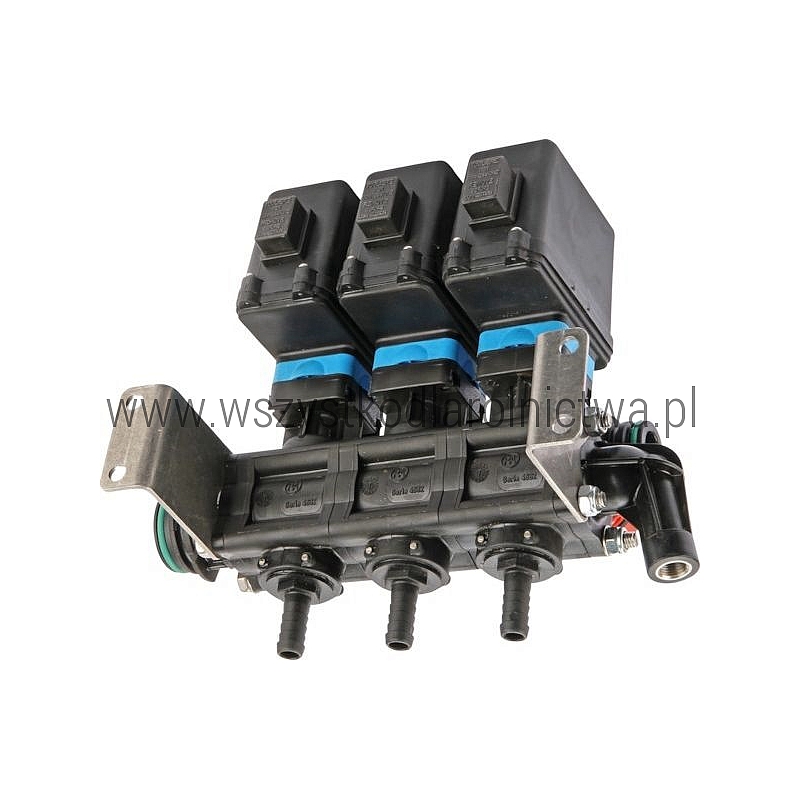

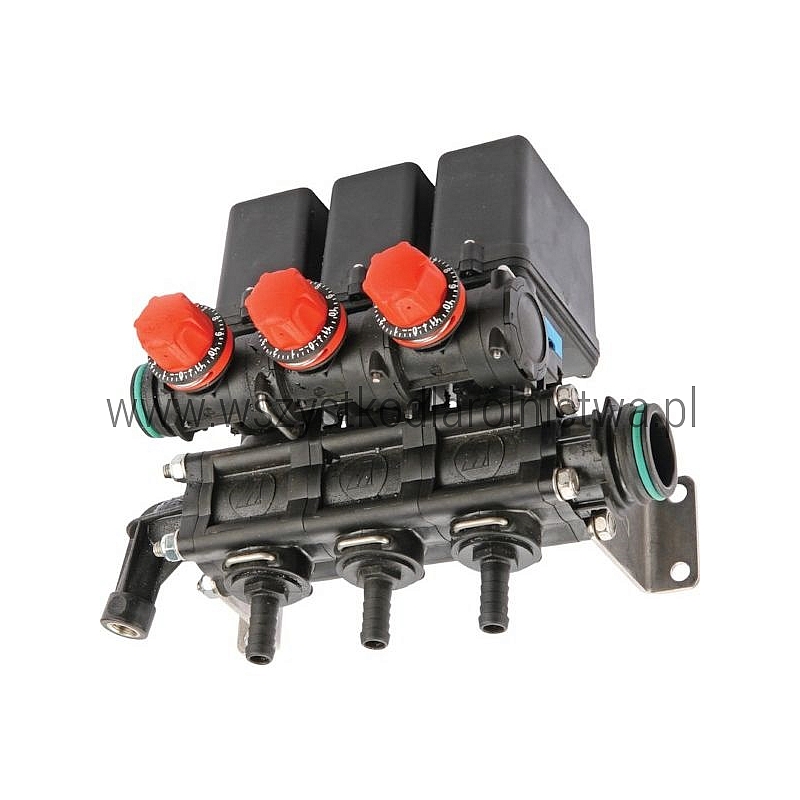

4715302P3CSKIT Elektryczna armatura regulacyjna 3-sekcyjna 140 l/min 20 bar z przepływomierzem ARAG

Opis produktu

ARAG 4715302P3CSKIT to kompletna elektryczna armatura regulacyjna przeznaczona do opryskiwaczy polowych z belką podzieloną na 3 niezależnie sterowane sekcje.

Zespół przeznaczony jest do instalacji o maksymalnym ciśnieniu 20 bar i przepływie do 140 l/min. Wbudowany przepływomierz umożliwia współpracę armatury z komputerowym układem sterowania dawką oprysku.

Armatura obejmuje zawór główny, proporcjonalny zawór regulacji ciśnienia, filtr ciśnieniowy, przepływomierz oraz trzy elektryczne zawory sekcyjne ze zbieraczem równoprężnym.

Dane techniczne

Zastosowanie

Armatura 4715302P3CSKIT przeznaczona jest do opryskiwaczy wyposażonych w komputer sterujący oraz belkę podzieloną na trzy sekcje.

Zespół umożliwia:

• elektryczne sterowanie 3 sekcjami opryskiwacza,
• włączanie i wyłączanie głównego przepływu cieczy,
• proporcjonalną regulację ciśnienia i wydatku,
• pomiar rzeczywistego przepływu cieczy,
• współpracę z komputerowym układem regulacji dawki,
• filtrację cieczy przed zaworami i przepływomierzem,
• kompensację przepływu po wyłączaniu poszczególnych sekcji.

Przepływomierz

W odróżnieniu od prostszych zespołów regulacyjnych model 4715302P3CSKIT posiada przepływomierz o zakresie 10–200 l/min.

Pomiar przepływu umożliwia komputerowi opryskiwacza kontrolowanie rzeczywistej ilości cieczy i odpowiednie sterowanie zaworem proporcjonalnym. Rozwiązanie to stosowane jest w układach automatycznej regulacji dawki cieczy roboczej.

Filtr ciśnieniowy

Zintegrowany filtr ciśnieniowy o dokładności 50 Mesh ogranicza przedostawanie się zanieczyszczeń do przepływomierza, zaworów sekcyjnych i dalszej części instalacji.

Regularne czyszczenie wkładu filtra pomaga utrzymać prawidłowy przepływ oraz stabilną pracę układu regulacyjnego.

Zbieracz równoprężny

Trzy zawory sekcyjne współpracują ze zbieraczem równoprężnym. Po prawidłowym ustawieniu układ pomaga ograniczyć zmianę ciśnienia po wyłączeniu jednej lub kilku sekcji belki.

Po wymianie elementów armatury lub zmianie rozpylaczy należy sprawdzić ustawienie powrotów kalibrowanych.

Warianty armatury z przepływomierzem

Cechy produktu

• oryginalny produkt ARAG,
• kompletna armatura regulacyjna do opryskiwacza,
• 3 elektrycznie sterowane sekcje,
• maksymalny przepływ zespołu 140 l/min,
• maksymalne ciśnienie 20 bar,
• przepływomierz 10–200 l/min,
• filtr ciśnieniowy 50 Mesh,
• proporcjonalna regulacja ciśnienia,
• główny zawór sterujący z zabezpieczeniem nadciśnieniowym,
• zbieracz równoprężny dla sekcji,
• przyłącze manometru lub czujnika ciśnienia 1/4",
• przeznaczona do współpracy z komputerowym sterowaniem opryskiwacza.

Zawartość zestawu

Kompletna armatura regulacyjna ARAG 4715302P3CSKIT obejmująca:

• główny zawór sterujący z zaworem nadciśnieniowym,
• proporcjonalny zawór regulacji ciśnienia,
• filtr ciśnieniowy,
• przepływomierz,
• 3 elektryczne zawory sekcyjne,
• zbieracz równoprężny,
• przyłącze manometru lub czujnika ciśnienia.

Objawy zużycia lub uszkodzenia

• nieprawidłowe wskazania przepływu,
• brak automatycznej regulacji dawki,
• brak reakcji jednej lub kilku sekcji,
• problem z regulacją ciśnienia,
• zmiana ciśnienia po wyłączaniu sekcji,
• ograniczony przepływ przez zabrudzony filtr,
• wycieki na połączeniach lub zaworach,
• niestabilna praca komputerowego układu sterowania.

Czyszczenie i konserwacja

Po zakończeniu oprysku instalację należy dokładnie przepłukać czystą wodą. Szczególnej kontroli wymaga filtr ciśnieniowy oraz przepływomierz.

Nie należy dopuszczać do pracy z mocno zabrudzonym wkładem filtra, ponieważ może to ograniczyć przepływ i wpłynąć na dokładność regulacji dawki.

Okresowo należy również kontrolować szczelność połączeń oraz prawidłową pracę zaworów sekcyjnych i regulatora proporcjonalnego.

Sposób wymiany / montażu

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. Odłącz zasilanie elektryczne i komputer sterujący.
3. Opróżnij fragment instalacji, w którym montowana jest armatura.
4. Odłącz przewód zasilający, główny powrót oraz przewody sekcji.
5. Odłącz przewody przepływomierza, zaworów i regulatora.
6. Zdemontuj dotychczasową armaturę.
7. Zamontuj zestaw ARAG 4715302P3CSKIT w stabilnym miejscu.
8. Podłącz wejście Ø25 mm, powrót Ø30 mm oraz przewody sekcji Ø13 mm.
9. Podłącz instalację elektryczną oraz przewód sygnałowy przepływomierza.
10. Sprawdź ustawienie powrotów kalibrowanych.
11. Uruchom instalację i sprawdź szczelność wszystkich połączeń.
12. Przeprowadź kontrolę lub kalibrację przepływomierza zgodnie z ustawieniami komputera opryskiwacza.

Produkty powiązane

• 466113200 – czujnik ciśnienia 0–20 bar ARAG
• 4715502P3CS – armatura regulacyjna z przepływomierzem do 5 sekcji ARAG
• 4715702P3CS – armatura regulacyjna z przepływomierzem do 7 sekcji ARAG
• 4622AA60000 – przepływomierz ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 4715302P3CSKIT.
- Producent: ARAG.
- Liczba sekcji: 3.
- Maksymalny przepływ zespołu: 140 l/min.
- Maksymalne ciśnienie: 20 bar.
- Przepływomierz: 10–200 l/min.
- Filtr: 50 Mesh.
- Wyjście sekcji: Ø13 mm.
- Wejście: Ø25 mm.
- Powrót kalibrowany: Ø25 mm.
- Powrót główny: Ø30 mm.
- Przyłącze manometru / czujnika: 1/4".
- Waga: 10500 g / 10,500 kg.
- Jednostka sprzedaży: 1 zestaw.
- Przed zakupem należy sprawdzić zgodność przyłączy oraz współpracę armatury z zastosowanym komputerem sterującym.

Najczęściej zadawane pytania

Do ilu sekcji przeznaczona jest armatura 4715302P3CSKIT?
Zespół przeznaczony jest do sterowania 3 sekcjami belki opryskowej.

Jaki jest maksymalny przepływ armatury?
Maksymalny przepływ zespołu wynosi 140 l/min.

Jakie jest maksymalne ciśnienie?
Armatura przeznaczona jest do pracy przy ciśnieniu do 20 bar.

Czy zestaw posiada przepływomierz?
Tak. Armatura posiada przepływomierz o zakresie 10–200 l/min, umożliwiający współpracę z komputerowym sterowaniem dawką.

Czy zestaw posiada filtr?
Tak. Zastosowany jest filtr ciśnieniowy 50 Mesh.

Czy armatura posiada powroty równoprężne?
Tak. Zespół zaworów sekcyjnych posiada zbieracz równoprężny umożliwiający regulację powrotów poszczególnych sekcji.

Czy można podłączyć czujnik ciśnienia?
Tak. Dostępne jest przyłącze 1/4" do manometru lub przetwornika ciśnienia.
