473001B30 Złączka gwintowana prosta G 3/4" z gwintem zewnętrznym do zaworów ARAG 471 / 473 / 873

Opis produktu

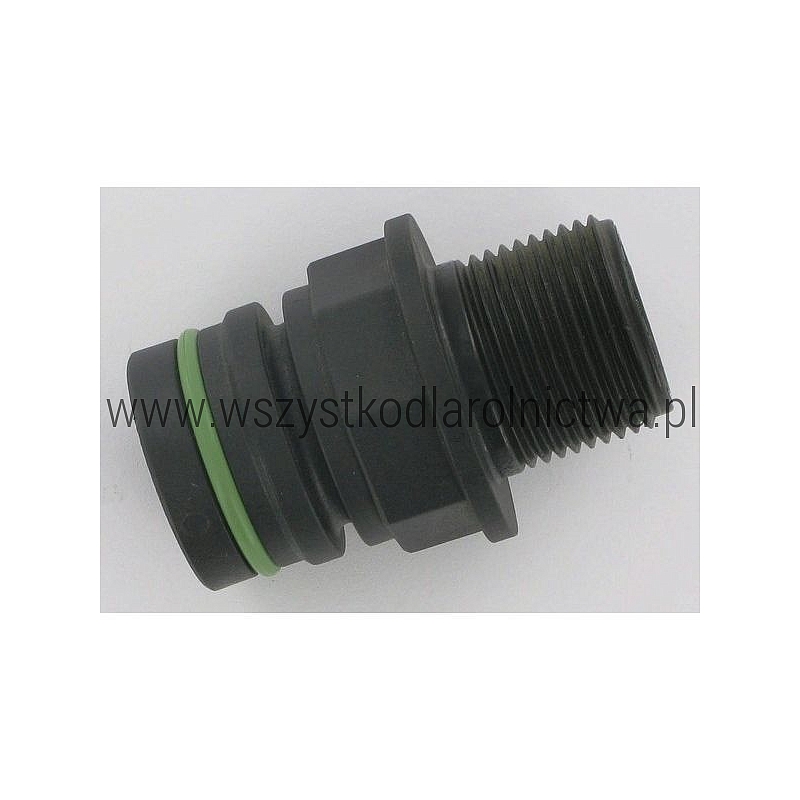

ARAG 473001B30 / 473001.B30 to prosta złączka gwintowana z gwintem zewnętrznym G 3/4" BSP, przeznaczona do odpowiednich zaworów instalacji opryskowych ARAG.

Element umożliwia wykonanie gwintowanego połączenia zaworu z pozostałą częścią instalacji cieczowej. Stosowany jest jako przyłącze wejściowe w odpowiednich zaworach ARAG 471 oraz jako przyłącze wyjściowe w zaworach serii 473 / 873.

Od strony zaworu złączka współpracuje z szybkim połączeniem widełkowym. Takie rozwiązanie ułatwia demontaż i wymianę samego przyłącza bez konieczności wymiany kompletnego zaworu.

Dane techniczne

Zastosowanie

Złączka 473001B30 przeznaczona jest do wykonywania gwintowanego połączenia w armaturze sterującej ARAG. Posiada gwint zewnętrzny G 3/4" BSP oraz szybkie połączenie z korpusem zaworu.

Stosowana jest przede wszystkim jako:

• przyłącze wejściowe w odpowiednich zaworach ARAG serii 471,
• przyłącze wyjściowe w odpowiednich zaworach ARAG serii 473,
• przyłącze wyjściowe w odpowiednich zaworach ARAG serii 873,
• element armatury sterującej opryskiwaczy polowych i sadowniczych,
• adapter pomiędzy zaworem a instalacją z gwintem wewnętrznym G 3/4",
• część wymienna podczas naprawy lub przebudowy instalacji cieczowej.

Gwint zewnętrzny G 3/4" BSP

Wariant 473001B30 posiada prosty gwint zewnętrzny G 3/4" BSP. Średnica wewnętrznego przelotu przyłącza wynosi 20 mm.

Złączka pozwala na podłączenie elementu instalacji posiadającego odpowiedni gwint wewnętrzny. Przy doborze należy sprawdzić zarówno rozmiar i rodzaj gwintu, jak również serię zaworu oraz miejsce montażu przyłącza.

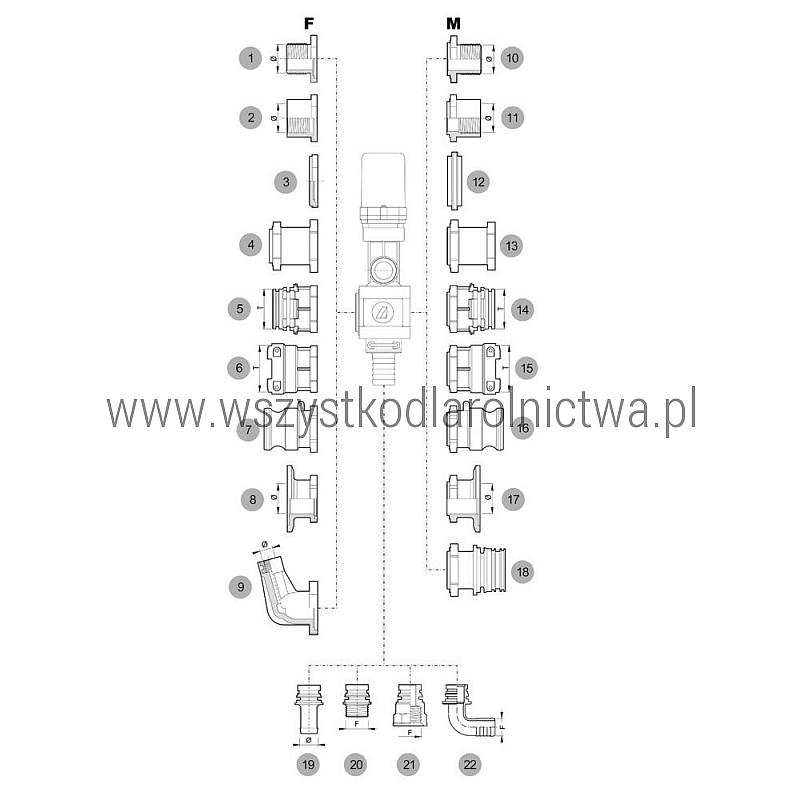

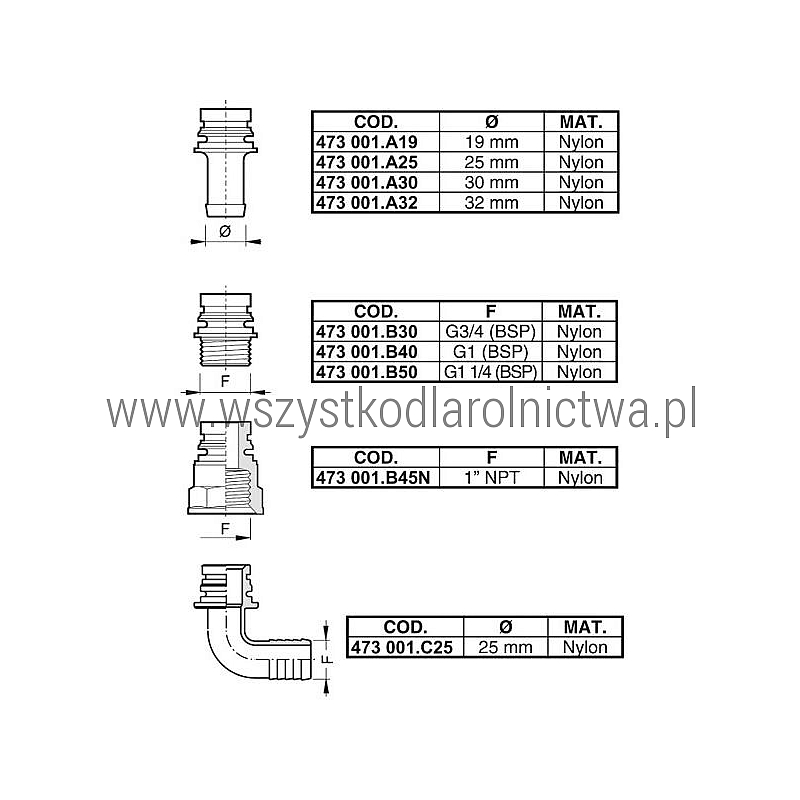

Wybrane przyłącza do zaworów ARAG 473 / 873

Złączka gwintowana a króciec węża

W rodzinie przyłączy ARAG do zaworów 473 / 873 występują zarówno króćce do bezpośredniego podłączenia węża, jak i adaptery gwintowane.

Wariant 473001B30 posiada gwint zewnętrzny G 3/4" BSP. Nie należy dobierać go wyłącznie na podstawie wyglądu zewnętrznego – należy sprawdzić numer części, typ przyłącza oraz wymagany rozmiar gwintu.

Cechy produktu

• prosta złączka gwintowana ARAG,
• numer produktu 473001B30,
• numer katalogowy 473001.B30,
• aktualny numer 473001B30C,
• gwint zewnętrzny G 3/4" BSP,
• średnica przelotu 20 mm,
• szybkie połączenie z zaworem,
• możliwość wymiany samego przyłącza,
• do odpowiednich zaworów ARAG serii 471 / 473 / 873,
• przeznaczona do instalacji cieczowych opryskiwaczy.

Zawartość zestawu

1 szt. złączki gwintowanej ARAG 473001B30 / 473001.B30 z gwintem zewnętrznym G 3/4" BSP.

Przed montażem należy sprawdzić stan uszczelnienia oraz zabezpieczenia połączenia z korpusem zaworu.

Objawy zużycia lub uszkodzenia

• wyciek cieczy przy połączeniu z zaworem,
• wyciek na połączeniu gwintowanym,
• pęknięcie korpusu złączki,
• uszkodzenie lub zerwanie gwintu G 3/4",
• odkształcenie części przyłączeniowej,
• uszkodzenie powierzchni współpracującej z uszczelnieniem,
• brak możliwości prawidłowego zabezpieczenia złączki w zaworze.

Czyszczenie i konserwacja

Podczas obsługi armatury należy kontrolować stan gwintu, korpusu złączki, uszczelnienia oraz zabezpieczenia połączenia z zaworem. Powierzchnie przyłączeniowe powinny być czyste i wolne od osadów oraz pozostałości środków ochrony roślin.

Przy każdym demontażu należy sprawdzić stan O-ringu. Uszczelnienie przecięte, spłaszczone lub trwale odkształcone należy wymienić przed ponownym uruchomieniem instalacji.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment instalacji związany z naprawianym zaworem.
3. Odłącz element instalacji przykręcony do gwintu G 3/4".
4. Wyjmij zabezpieczenie mocujące przyłącze w korpusie zaworu.
5. Wyciągnij starą złączkę z gniazda.
6. Oczyść gniazdo zaworu oraz powierzchnie uszczelniające.
7. Sprawdź stan O-ringu i w razie potrzeby wymień uszczelnienie.
8. Wsuń nową złączkę 473001B30 i prawidłowo zabezpiecz ją w zaworze.
9. Podłącz element instalacji do gwintu zewnętrznego G 3/4" BSP.
10. Uruchom instalację przy niskim ciśnieniu i sprawdź szczelność obu połączeń.

Produkty powiązane

• 473001B30 – złączka gwintowana prosta G 3/4" z gwintem zewnętrznym
• 473001B40 – złączka gwintowana prosta G 1" z gwintem zewnętrznym
• 473001B50 – złączka gwintowana prosta G 1 1/4" z gwintem zewnętrznym
• 473001A19C – proste przyłącze na wąż Ø19 mm
• 473001A25C – proste przyłącze na wąż Ø25 mm
• 473001A30C – proste przyłącze na wąż Ø30 mm
• 473001A32C – proste przyłącze na wąż Ø32 mm
• 8730011 – elektryczny zawór sekcyjny ARAG serii 873
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 473001B30.
- Numer katalogowy: 473001.B30.
- Aktualny numer: 473001B30C.
- Producent: ARAG.
- Typ: prosta złączka / adapter gwintowany.
- Gwint: zewnętrzny G 3/4" BSP.
- Średnica przelotu: 20 mm.
- Połączenie z zaworem: widełkowe.
- Zastosowanie: odpowiednie zawory ARAG serii 471 / 473 / 873.
- EAN: 8026834417458.
- Waga: 32 g / 0,032 kg.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy porównać numer części, rodzaj gwintu oraz serię zaworu.

Najczęściej zadawane pytania

Jaki gwint posiada ARAG 473001B30?
Złączka posiada gwint zewnętrzny G 3/4" BSP.

Jaka jest średnica przelotu złączki 473001B30?
Średnica wewnętrznego przelotu wynosi 20 mm.

Do jakich zaworów stosowana jest 473001B30?
Złączka stosowana jest w odpowiednich zaworach ARAG serii 471, 473 i 873.

Gdzie stosowana jest złączka 473001B30?
Może być stosowana jako przyłącze wejściowe odpowiednich zaworów serii 471 oraz jako przyłącze wyjściowe w odpowiednich zaworach serii 473 / 873.

Czy 473001B30 i 473001.B30 oznaczają ten sam produkt?
Tak. 473001B30 jest zapisem numeru bez kropki, natomiast 473001.B30 jest katalogowym zapisem numeru ARAG.

Co oznacza numer 473001B30C?
Numer 473001B30C jest aktualnym oznaczeniem produktu zastępującym wcześniejszy numer 473001B30.

Czy dostępne są większe gwinty?
Tak. W tej rodzinie występują również złączki z gwintem zewnętrznym G 1" oraz G 1 1/4".
