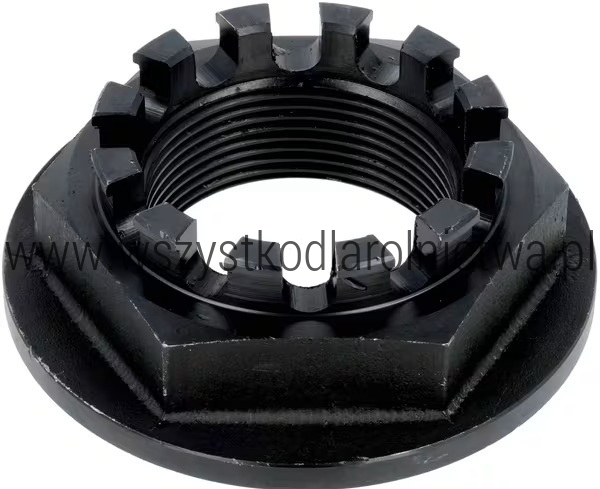

328F038 Nakrętka koronowa piasty osi FAD M45x2 SW65 wysokość 29,5 mm do przyczep i maszyn rolniczych

Opis produktu

328F038 to nakrętka koronowa FAD z gwintem metrycznym M45x2, przeznaczona do odpowiednich osi i piast stosowanych w przyczepach oraz maszynach rolniczych.

Nakrętka posiada rozmiar pod klucz SW65 oraz wysokość całkowitą 29,5 mm. Koronowa konstrukcja umożliwia zabezpieczenie połączenia zawleczką po ustawieniu odpowiedniego położenia nakrętki.

Numer 328F038 zastępuje wcześniejsze oznaczenie FAD 328F014.

Dane techniczne

Funkcja nakrętki koronowej

Nakrętka koronowa służy do mocowania i zabezpieczenia odpowiedniego zespołu piasty osi. Charakterystyczne wycięcia w górnej części umożliwiają zastosowanie zawleczki zabezpieczającej, która ogranicza możliwość samoczynnego odkręcenia nakrętki podczas pracy maszyny.

Element stosowany jest w połączeniach, w których istotne jest trwałe mechaniczne zabezpieczenie nakrętki po prawidłowym ustawieniu zespołu piasty.

Zastosowanie / Pasuje do osi FAD

Nakrętka 328F038 przeznaczona jest do odpowiednich osi i piast FAD wykorzystujących nakrętkę koronową z gwintem M45x2.

Stosowana jest w zespołach jezdnych spotykanych m.in. w:

• przyczepach rolniczych,
• przyczepach transportowych,
• maszynach rolniczych,
• podwoziach i zespołach jezdnych wyposażonych w odpowiednią oś FAD.

Ważne: w osiach FAD występują różne nakrętki piast. Przed zakupem należy potwierdzić numer części oraz wymiar gwintu M45x2. Nie należy dobierać nakrętki wyłącznie na podstawie rozmiaru klucza.

Dobór produktu

Przed zakupem sprawdź:

• producenta osi / piasty – FAD,
• numer części – 328F038 lub wcześniejszy 328F014,
• średnicę gwintu – M45,
• skok gwintu – 2 mm,
• rozmiar pod klucz – 65 mm,
• typ zabezpieczenia – nakrętka koronowa z zawleczką.

Najpewniejszym sposobem doboru jest porównanie numeru katalogowego FAD oraz parametrów gwintu ze zdemontowaną częścią.

Numery porównawcze / OEM

• 328F038 – aktualny numer FAD
• 328F014 – wcześniejszy numer FAD
• 180.000.328.014 – numer porównawczy

Cechy produktu

• nakrętka koronowa do osi FAD,
• gwint M45x2,
• rozmiar pod klucz SW65,
• wysokość całkowita 29,5 mm,
• wykonana ze stali,
• możliwość mechanicznego zabezpieczenia zawleczką,
• przeznaczona do odpowiednich piast przyczep i maszyn rolniczych.

Zawartość zestawu

1 szt. nakrętki koronowej FAD 328F038.

Objawy zużycia lub uszkodzenia

• uszkodzenie lub zerwanie gwintu,
• zdeformowane wycięcia korony nakrętki,
• uszkodzenie powierzchni pod klucz,
• korozja utrudniająca prawidłowe dokręcenie,
• nadmierny luz połączenia,
• brak możliwości prawidłowego zabezpieczenia zawleczką.

Kontrola i konserwacja

Podczas obsługi piasty należy sprawdzić stan gwintu nakrętki oraz współpracującego z nią gwintu osi. Należy również skontrolować stan wycięć korony oraz zawleczki zabezpieczającej.

Nakrętka nie powinna posiadać uszkodzeń gwintu ani deformacji utrudniających prawidłowe dokręcenie i zabezpieczenie połączenia.

Sposób wymiany

1. Ustaw maszynę lub przyczepę na stabilnym podłożu i zabezpiecz ją przed przemieszczeniem.
2. Uzyskaj dostęp do nakrętki piasty i usuń kołpak, jeśli występuje.
3. Usuń zawleczkę zabezpieczającą nakrętkę.
4. Odkręć starą nakrętkę odpowiednim kluczem.
5. Sprawdź stan gwintu osi oraz elementów piasty.
6. Zamontuj nakrętkę 328F038 i prawidłowo ustaw zespół zgodnie z wymaganiami danej osi.
7. Ustaw wycięcie nakrętki względem otworu zabezpieczającego.
8. Zamontuj właściwą zawleczkę i upewnij się, że połączenie jest prawidłowo zabezpieczone.

Produkty powiązane

• 344F054 – zawleczka zabezpieczająca do nakrętki koronowej M45 FAD
• 328F014 – wcześniejsze oznaczenie nakrętki
• 307F047 – kołpak piasty FAD
• 307F049 – kołpak piasty FAD
• 307F053 – kołpak piasty FAD
• 307F050 – kołpak piasty FAD
• Części do osi FAD

Uwagi

Numer 328F038 zastępuje wcześniejsze oznaczenie 328F014. Przy wymianie nakrętki należy również sprawdzić stan zawleczki zabezpieczającej i w razie potrzeby zastosować nową.

Najczęściej zadawane pytania

Jaki gwint ma nakrętka 328F038?
Nakrętka posiada gwint metryczny M45x2 – średnica nominalna wynosi 45 mm, a skok gwintu 2 mm.

Jaki klucz jest potrzebny do nakrętki?
Rozmiar pod klucz wynosi SW65, czyli 65 mm.

Jaka jest wysokość nakrętki?
Wysokość całkowita nakrętki wynosi 29,5 mm.

Czy 328F038 zastępuje 328F014?
Tak. Numer 328F038 jest podawany jako aktualne oznaczenie FAD zastępujące wcześniejszy numer 328F014.

Jak zabezpieczana jest nakrętka przed odkręceniem?
Jest to nakrętka koronowa. Po prawidłowym ustawieniu połączenia zabezpiecza się ją odpowiednią zawleczką przechodzącą przez otwór osi i wycięcie korony nakrętki.

Czy zawleczka znajduje się w zestawie?
Oferta obejmuje 1 sztukę nakrętki. Jeżeli potrzebna jest również zawleczka, należy dobrać ją osobno do konkretnego wykonania osi.
