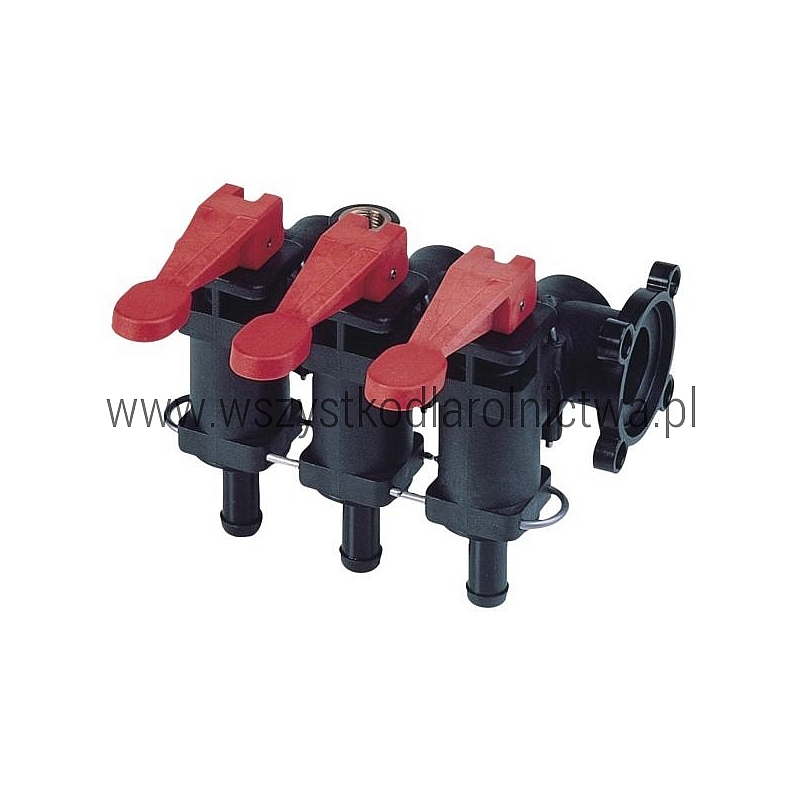

461030 Zawór regulacyjny manualny 3-sekcyjny 20 bar z przyłączem kołnierzowym ARAG

Opis produktu

ARAG 461030 to manualny zawór regulacyjny 3-sekcyjny przeznaczony do sterowania przepływem cieczy do poszczególnych sekcji belki opryskiwacza.

Zespół posiada 3 niezależnie sterowane sekcje obsługiwane ręcznie za pomocą dźwigni. Maksymalne ciśnienie robocze wynosi 20 bar. Wersja 461030 posiada wejście kołnierzowe i należy do rodziny manualnych zespołów zaworowych ARAG serii 461.

Zawór może pracować jako element większej armatury sterującej opryskiwacza. Jest stosowany między innymi w manualnych układach stałociśnieniowych współpracujących z odpowiednim zaworem głównym.

Dane techniczne

Zastosowanie

Zawór 461030 przeznaczony jest do ręcznego sterowania 3 sekcjami cieczowymi instalacji opryskiwacza.

Stosowany jest przede wszystkim w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• manualnych układach sterowania cieczą,
• instalacjach wymagających niezależnego włączania i wyłączania 3 sekcji,
• armaturze sterującej ARAG,
• manualnych układach stałociśnieniowych opryskiwaczy.

Sterowanie 3 sekcjami opryskiwacza

Zespół posiada 3 ręcznie sterowane zawory sekcyjne. Każda sekcja może być niezależnie otwierana lub zamykana, co pozwala operatorowi decydować, które fragmenty belki opryskowej mają w danym momencie pracować.

Rozwiązanie jest stosowane w prostych i trwałych układach sterowania, w których nie jest wymagane elektryczne załączanie poszczególnych sekcji.

Przyłącze kołnierzowe

Wersja 461030 posiada wejście kołnierzowe. W rodzinie ARAG 461 występują również warianty z wejściem gwintowanym G 1", dlatego podczas wymiany należy zwrócić uwagę nie tylko na liczbę sekcji, ale również na rodzaj wejścia.

Warianty zaworów ARAG serii 461

Współpraca z zaworem głównym

Zespół 461030 może współpracować z głównym zaworem przelewowym 471202, tworząc manualny układ sterowania o stałym ciśnieniu.

W takim zestawieniu zawór główny odpowiada za sterowanie i regulację układu, natomiast zespół 3-sekcyjny umożliwia ręczne włączanie i wyłączanie poszczególnych sekcji opryskiwacza.

Cechy produktu

• manualny zawór regulacyjny ARAG,
• numer produktu 461030,
• 3 niezależnie sterowane sekcje,
• sterowanie ręczne za pomocą dźwigni,
• maksymalne ciśnienie robocze 20 bar,
• wejście kołnierzowe,
• przyłącze sekcji typu 463,
• tuleja 13 mm,
• modułowa konstrukcja ułatwiająca wymianę części,
• do instalacji cieczowych opryskiwaczy.

Zawartość zestawu

1 szt. kompletnego manualnego zaworu regulacyjnego 3-sekcyjnego ARAG 461030.

Objawy zużycia lub uszkodzenia

• wyciek cieczy z jednej lub kilku sekcji,
• brak możliwości całkowitego zamknięcia sekcji,
• utrudnione lub zablokowane przełączanie dźwigni,
• samoczynne przepuszczanie cieczy przez zamkniętą sekcję,
• nieszczelność pomiędzy modułami zaworu,
• uszkodzenie korpusu lub przyłączy,
• zużycie uszczelnień wewnętrznych,
• nierównomierna praca poszczególnych sekcji opryskiwacza.

Czyszczenie i konserwacja

Po zakończeniu pracy instalację należy dokładnie przepłukać czystą wodą, aby ograniczyć osadzanie się pozostałości środków ochrony roślin wewnątrz zaworów.

Należy okresowo kontrolować szczelność połączeń, stan uszczelnień oraz swobodę działania wszystkich trzech dźwigni. Elementy nie powinny być uruchamiane z nadmierną siłą.

W przypadku nieszczelności warto przed wymianą całego zespołu sprawdzić stan korpusu, przyłączy i uszczelnień, ponieważ modułowa budowa zaworu pozwala na wymianę wielu elementów serwisowych.

Sposób wymiany

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment instalacji, w którym zamontowany jest zawór.
3. Przed demontażem oznacz przewody prowadzące do poszczególnych sekcji.
4. Odłącz przewody i przyłącza od starego zespołu zaworowego.
5. Zdemontuj elementy mocujące i wyjmij stary zawór.
6. Porównaj sposób podłączenia nowego zaworu 461030 ze zdemontowanym elementem.
7. Sprawdź stan uszczelnień i elementów przyłączeniowych.
8. Zamontuj nowy zawór oraz podłącz przewody do właściwych sekcji.
9. Uruchom instalację przy niskim ciśnieniu i sprawdź szczelność wszystkich połączeń.
10. Sprawdź niezależne otwieranie i zamykanie każdej z 3 sekcji.

Produkty powiązane

• 461030 – manualny zawór regulacyjny 3-sekcyjny ARAG
• 461020 – manualny zawór regulacyjny 2-sekcyjny ARAG
• 471202 – główny zawór przelewowy manualny ARAG
• 010012AKB – widełki do zaworów ARAG serii 461 / 463 / 464
• 463001A19 / 463001.A19 – przyłącze proste na wąż Ø19 mm
• 463001A16 / 463001.A16 – przyłącze proste na wąż Ø16 mm
• 464402151 – zawór wylotowy prosty ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

Przed zakupem należy porównać numer części, liczbę sekcji oraz rodzaj wejścia z zaworem zamontowanym w opryskiwaczu.

Najczęściej zadawane pytania

Ile sekcji obsługuje zawór 461030?
Zawór przeznaczony jest do ręcznego sterowania 3 niezależnymi sekcjami instalacji opryskiwacza.

Jakie jest maksymalne ciśnienie robocze?
Maksymalne dopuszczalne ciśnienie robocze wynosi 20 bar.

Czy jest to zawór elektryczny?
Nie. Jest to manualny zespół zaworów, w którym poszczególne sekcje są przełączane ręcznie.

Czy zawór ma wejście kołnierzowe?
Tak. Ten wariant posiada wejście kołnierzowe.

Czy może współpracować z zaworem głównym 471202?
Tak. Zespół 3-sekcyjny jest stosowany razem z tym zaworem głównym w odpowiednich manualnych układach stałociśnieniowych ARAG.

Czy dostępne są wersje z inną liczbą sekcji?
Tak. Seria 461 obejmuje warianty od 2 do 6 sekcji. Przy wyborze należy również sprawdzić typ wejścia.
