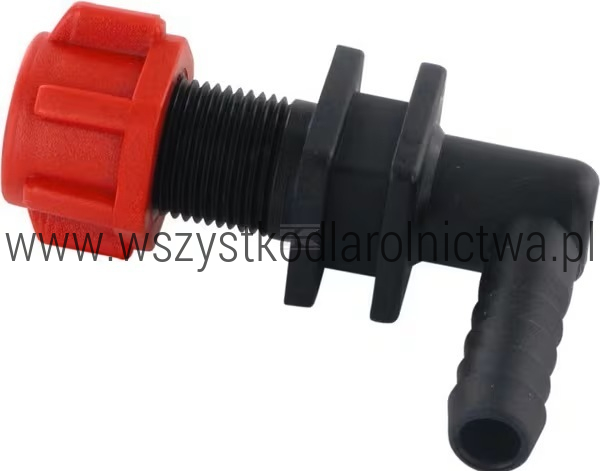

413511 Korpus uchwytu dyszy GZ 3/8" na wąż 10 mm ARAG

Opis produktu

ARAG 413511 to oryginalny korpus uchwytu dyszy przeznaczony do montażu w instalacji opryskiwacza. Posiada pojedynczy króciec na wąż o średnicy wewnętrznej 10 mm oraz gwintowane przyłącze dyszy GZ 3/8" BSP.

Korpus ARAG stanowi element instalacji cieczowej belki opryskowej, umożliwiający doprowadzenie cieczy z przewodu elastycznego do rozpylacza.

Model 413511 jest wersją krańcową z jednym króćcem na wąż. Dzięki temu znajduje zastosowanie przede wszystkim na zakończeniach odcinków instalacji, gdzie ciecz dochodzi do uchwytu jednym przewodem.

Króciec przeznaczony jest do węża o średnicy wewnętrznej 10 mm (3/8"), natomiast przyłącze rozpylacza wykonano jako gwint zewnętrzny 3/8" BSP.

Dane techniczne

Pomoc w doborze: gwint zewnętrzny G 3/8" BSP ma średnicę zewnętrzną mierzoną suwmiarką orientacyjnie około 16,7 mm. Jest to wartość pomocnicza – przed zakupem należy również sprawdzić typ gwintu i średnicę przewodu.

Najważniejsze wymiary przy doborze

Do czego służy ARAG 413511?

Korpus uchwytu dyszy stanowi połączenie pomiędzy przewodem doprowadzającym ciecz a elementami rozpylającymi opryskiwacza.

Ciecz doprowadzana jest przez wąż 10 mm, a następnie kierowana do rozpylacza zamontowanego na gwintowanym przyłączu uchwytu.

Wersja z jednym króćcem stosowana jest przede wszystkim jako uchwyt krańcowy, czyli na końcu danego odcinka przewodu.

Przyłącze gwintowane 3/8" BSP

ARAG 413511 posiada przyłącze dyszy z gwintem zewnętrznym 3/8" BSP.

Jeżeli rozmiar gwintu nie jest znany, można pomocniczo zmierzyć jego średnicę zewnętrzną suwmiarką. Dla gwintu 3/8" BSP wynosi ona około 16,7 mm.

Ważne: oznaczenie 3/8" jest nominalnym rozmiarem gwintu rurowego i nie oznacza średnicy zewnętrznej 9,5 mm.

Króciec na wąż 10 mm

Króciec uchwytu przeznaczony jest do podłączenia elastycznego przewodu o średnicy wewnętrznej 10 mm.

Wąż należy nasunąć odpowiednio głęboko na króciec i zabezpieczyć właściwie dobraną opaską zaciskową.

Przy doborze przewodu należy sprawdzać jego średnicę wewnętrzną.

Zastosowanie

ARAG 413511 może być stosowany m.in. w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• belkach opryskowych,
• instalacjach cieczowych opryskiwaczy,
• układach z przewodem Ø wewn. 10 mm,
• instalacjach wymagających gwintowanego mocowania dyszy 3/8" BSP.

Przed zakupem należy porównać sposób mocowania rozpylacza, rozmiar gwintu oraz średnicę wewnętrzną przewodu.

413511 – wersja pojedyncza krańcowa

Model 413511 posiada jeden króciec na przewód. Oznacza to, że jest przeznaczony przede wszystkim do miejsca, w którym przewód cieczowy kończy się przy korpusie rozpylacza.

Jeżeli ciecz ma przepływać dalej do kolejnego uchwytu, należy zastosować odpowiednią wersję posiadającą dwa króćce na przewód.

Porównanie uchwytów ARAG – jeden króciec

W tej serii przyłącze dyszy pozostaje 3/8" BSP, natomiast zmienia się średnica króćca przeznaczonego do przewodu.

Wersja z dwoma króćcami

Jeżeli uchwyt ma być zamontowany pomiędzy kolejnymi odcinkami przewodu, można zastosować wersję z dwoma króćcami.

• 413521 – korpus uchwytu dyszy ARAG z dwoma króćcami 10 mm / 3/8"

Obejmy montażowe ARAG

Korpus można zamocować na odpowiednim elemencie belki za pomocą obejmy dobranej do średnicy lub przekroju rury.

• 413003 – obejma montażowa ARAG 3/4"
• 413004 – obejma montażowa ARAG 1"
• 413005 – obejma montażowa ARAG 1 1/4"
• 413013 – obejma montażowa ARAG 20 mm
• 413014 – obejma montażowa ARAG 25 mm
• 413015 – obejma montażowa ARAG 30 mm
• 413016 – obejma montażowa ARAG 40 mm

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 413511,
• korpus uchwytu dyszy opryskiwacza,
• wersja z jednym króćcem,
• króciec na wąż 10 mm / 3/8",
• przyłącze rozpylacza GZ 3/8" BSP,
• orientacyjna średnica zewnętrzna gwintu ok. 16,7 mm,
• maksymalne ciśnienie 20 bar / 290 PSI,
• korpus z polipropylenu,
• przeznaczony do instalacji opryskowych.

Zawartość zestawu

1 szt. korpusu uchwytu dyszy ARAG 413511.

Rozpylacz, nakrętka dyszy, filtr rozpylacza, przewód, opaska zaciskowa oraz obejma mocująca nie stanowią części zestawu, o ile nie zostały wyraźnie wskazane w ofercie.

Na co zwrócić uwagę przed zakupem?

• średnica wewnętrzna węża – 10 mm,
• liczba króćców – 1,
• gwint przyłącza dyszy – 3/8" BSP,
• orientacyjna średnica gwintu – ok. 16,7 mm,
• sposób zamocowania korpusu do belki,
• typ stosowanej dyszy i nakrętki.

Sposób montażu / wymiany

1. Wyłącz pompę opryskiwacza i usuń ciśnienie z instalacji.
2. Odłącz przewód od starego korpusu.
3. Zdemontuj korpus z belki opryskowej.
4. Sprawdź stan przewodu, obejmy i pozostałych elementów mocujących.
5. Zamontuj ARAG 413511 w odpowiedniej pozycji.
6. Nasuń wąż o średnicy wewnętrznej 10 mm na króciec.
7. Zabezpiecz przewód odpowiednią opaską zaciskową.
8. Zamontuj odpowiednie elementy rozpylacza na przyłączu 3/8" BSP.
9. Uruchom instalację.
10. Sprawdź szczelność przewodu i połączenia dyszy.

Objawy zużycia lub uszkodzenia

Korpus warto wymienić w przypadku:

• pęknięcia tworzywa,
• uszkodzenia króćca na przewód,
• zerwania lub deformacji gwintu,
• wycieku cieczy w obrębie korpusu,
• problemów z prawidłowym zamocowaniem dyszy,
• zsuwania się przewodu mimo prawidłowej opaski,
• uszkodzenia miejsca mocowania korpusu.

Numery porównawcze / referencyjne

413511
AGZ000025720
BU717565
717565
8026834085671
8719607084000

Produkty powiązane

• 413512 – uchwyt dyszy ARAG z jednym króćcem na wąż 13 mm
• 413513 – uchwyt dyszy ARAG z jednym króćcem na wąż 19 mm
• 413521 – uchwyt dyszy ARAG z dwoma króćcami na wąż 10 mm
• Obejmy i akcesoria uchwytów dysz ARAG – elementy mocujące korpusy do belki opryskowej
• Uchwyty dysz ARAG – pozostałe korpusy i wsporniki rozpylaczy
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 413511.
- Producent: ARAG.
- Typ: korpus / uchwyt dyszy opryskiwacza.
- Wykonanie: pojedyncze, jeden króciec na przewód.
- Króciec: 10 mm / 3/8".
- Współpracujący wąż: Ø wewnętrzna 10 mm.
- Przyłącze dyszy: gwint zewnętrzny 3/8" BSP.
- Orientacyjna średnica zewnętrzna gwintu: ok. 16,7 mm.
- Maksymalne ciśnienie: 20 bar / 290 PSI.
- Materiał korpusu: polipropylen.
- Waga: 16 g / 0,016 kg według danych dla dokładnego produktu 413511.
- EAN: 8026834085671.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy porównać średnicę przewodu, typ przyłącza dyszy oraz liczbę króćców.

Najczęściej zadawane pytania

Na jaki wąż pasuje ARAG 413511?
Króciec przeznaczony jest do przewodu o średnicy wewnętrznej 10 mm, czyli około 3/8".

Jaki gwint posiada ARAG 413511?
Przyłącze dyszy posiada gwint zewnętrzny 3/8" BSP.

Ile powinien mieć gwint 3/8" BSP po zmierzeniu suwmiarką?
Średnica zewnętrzna gwintu wynosi orientacyjnie około 16,7 mm. Oznaczenie 3/8" jest nominalnym rozmiarem gwintu rurowego.

Czy 413511 ma jeden czy dwa króćce na przewód?
Model 413511 posiada jeden króciec i jest odpowiedni przede wszystkim do montażu na końcu odcinka przewodu.

Czym różni się 413511 od 413512?
Oba modele posiadają jeden króciec oraz przyłącze dyszy 3/8" BSP. Model 413511 przeznaczony jest do węża 10 mm, natomiast 413512 do węża 13 mm.

Czym różni się 413511 od 413521?
413511 posiada jeden króciec na wąż 10 mm, natomiast 413521 posiada dwa króćce i może być stosowany jako uchwyt przelotowy pomiędzy kolejnymi odcinkami przewodu.

Jakie jest maksymalne ciśnienie pracy?
Oficjalny katalog ARAG podaje dla tej rodziny maksymalne ciśnienie 290 PSI, czyli około 20 bar.
