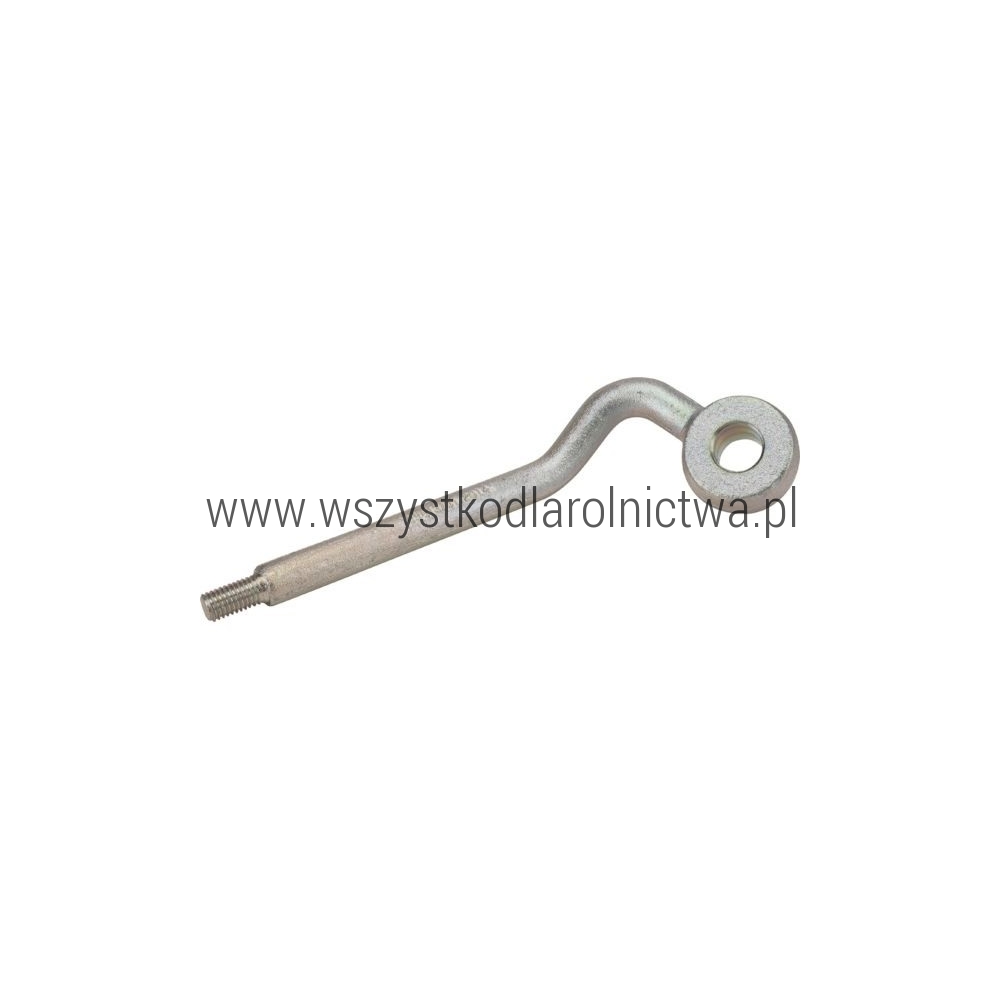

3597660 Sworzeń z uchwytem prawy ładowacza Stoll ProfiLine FZ Solid

Opis produktu

3597660 to oryginalny prawy sworzeń z uchwytem Stoll, stosowany w mechanizmie ramy podstawowej / kolumny ładowacza czołowego.

W dokumentacji producenta część występuje pod nazwą „Griffbolzen rechts” oraz „Grip bolt RH” / „Bolt right”. Oznaczenie „rechts” oraz „RH” oznacza wersję przeznaczoną na prawą stronę mechanizmu.

Numer katalogowy części: 3597660. Oznaczenie konstrukcyjne Stoll: 58.725-03-01-00.3.

Sworzeń jest częścią mechanizmu mocowania ramy ładowacza i współpracuje z innymi elementami układu, m.in. trzpieniem gwintowanym 3597680, klinem 3450930, nakrętkami, sprężynami talerzowymi oraz elementami zabezpieczającymi.

Odpowiednikiem przeznaczonym na lewą stronę jest sworzeń Stoll 3597400. Przy zamawianiu należy zwrócić uwagę na stronę montażu, ponieważ 3597400 i 3597660 są oddzielnymi częściami.

Dane techniczne

Zastosowanie

Producent: Stoll

Sworzeń 3597660 przeznaczony jest na prawą stronę mechanizmu ramy podstawowej / kolumny odpowiednich ładowaczy czołowych Stoll.

Numer 3597660 występuje w dokumentacji części zamiennych m.in. dla odpowiednich konstrukcji:

• Stoll ProfiLine FZ,
• Stoll Solid,
• oraz innych ładowaczy Stoll wykorzystujących mechanizm z numerem części 3597660.

Ważne: zastosowanie zależy od konkretnego modelu, wersji konstrukcyjnej i numeru seryjnego ładowacza. Przed zakupem należy porównać numer części ze schematem właściwym dla danej maszyny.

Lewa i prawa strona – ważne przy doborze

3597660 jest wersją prawą. Jeżeli potrzebny jest element na lewą stronę mechanizmu, należy zastosować 3597400.

Elementy współpracujące

W tym samym mechanizmie występują m.in.:

• 3597400 – sworzeń z uchwytem lewy,
• 3597680 – trzpień gwintowany,
• 3450930 – klin,
• 0443870 – nakrętka sześciokątna M16x1,5,
• 0421610 – nakrętka koronowa M16x1,5,
• 1407240 – kołek sprężysty 5x28,
• 0013050 – kołek sprężysty 4x28,
• 1437020 – sprężyna talerzowa 31,5x16,5x0,8,
• 1429180 – uchwyt.

Cechy produktu

• oryginalna część Stoll,
• numer katalogowy 3597660,
• oryginalne oznaczenie 58.725-03-01-00.3,
• wersja prawa – RH,
• element mechanizmu ramy podstawowej / kolumny ładowacza,
• współpracuje z klinem 3450930 i trzpieniem 3597680,
• lewym odpowiednikiem jest 3597400,
• stosowany w odpowiednich konstrukcjach ładowaczy Stoll.

Zawartość zestawu

1 szt. prawego sworznia z uchwytem Stoll 3597660.

Oferta nie obejmuje lewego sworznia 3597400, trzpienia 3597680, klina 3450930 ani pozostałych elementów mechanizmu, o ile nie zostało to wyraźnie wskazane w ofercie.

Objawy zużycia lub uszkodzenia

Kontrolę sworznia warto przeprowadzić w przypadku:

• nadmiernego luzu w mechanizmie mocowania ładowacza,
• wytarcia powierzchni roboczej sworznia,
• odkształcenia lub wygięcia elementu,
• nierównomiernej pracy prawej i lewej strony mechanizmu,
• problemów z prawidłowym ryglowaniem ładowacza,
• uszkodzenia elementów zabezpieczających,
• powiększenia lub zużycia otworów współpracujących ze sworzniem,
• uszkodzeń powstałych po przeciążeniu lub kolizji.

Co sprawdzić przy wymianie?

Przy wymianie sworznia 3597660 warto skontrolować cały mechanizm, a szczególnie:

• 3597400 – stan sworznia po lewej stronie,
• 3597680 – stan trzpienia gwintowanego,
• 3450930 – zużycie klina,
• 0443870 – nakrętkę sześciokątną M16x1,5,
• 0421610 – nakrętkę koronową M16x1,5,
• 1407240 i 0013050 – kołki zabezpieczające,
• 1437020 – sprężyny talerzowe,
• 1429180 – uchwyt,
• otwory oraz powierzchnie współpracujące ze sworzniem,
• stan konstrukcji prawej kolumny ładowacza.

Jeżeli pozostałe elementy mechanizmu są zużyte, wymiana samego sworznia może nie wystarczyć do usunięcia nadmiernego luzu.

Sposób wymiany

1. Ustaw ciągnik i ładowacz na równym, twardym i stabilnym podłożu.
2. Opuść osprzęt i zabezpiecz maszynę przed przypadkowym przemieszczeniem.
3. Wyłącz silnik i usuń ciśnienie z układu hydraulicznego zgodnie z instrukcją producenta.
4. Zabezpiecz konstrukcję ładowacza przed niekontrolowanym opadnięciem lub przesunięciem.
5. Zlokalizuj prawy sworzeń 3597660 w mechanizmie ramy / kolumny.
6. Przed demontażem sprawdź położenie klina, trzpienia, sprężyn, nakrętek oraz elementów zabezpieczających.
7. Zdemontuj zabezpieczenia zgodnie z dokumentacją techniczną konkretnego ładowacza.
8. Wyjmij zużyty sworzeń.
9. Sprawdź stan otworów i wszystkich powierzchni współpracujących.
10. Skontroluj klin 3450930 oraz trzpień gwintowany 3597680.
11. Porównaj nowy 3597660 ze zdemontowaną częścią.
12. Zamontuj nowy sworzeń po prawej stronie mechanizmu.
13. Zamontuj i prawidłowo zabezpiecz wszystkie pozostałe elementy.
14. Sprawdź działanie mechanizmu mocowania i jego prawidłowe ryglowanie.
15. Po zakończeniu montażu wykonaj próbę działania bez obciążenia i ponownie sprawdź połączenie.

Uwaga: 3597660 jest elementem mechanizmu mocowania konstrukcji ładowacza. Montaż powinien być wykonany zgodnie z dokumentacją techniczną Stoll. Nie należy użytkować maszyny z uszkodzonym, nadmiernie zużytym lub nieprawidłowo zabezpieczonym mechanizmem.

Numery porównawcze / oznaczenia

3597660
58.725-03-01-00.3

Produkty powiązane

• 3597400 – sworzeń z uchwytem lewy – odpowiednik na lewą stronę
• 3597680 – trzpień gwintowany mechanizmu
• 3450930 – klin mechanizmu mocowania
• 3472970 – kompletna lewa konsola / kolumna standardowa Stoll ProfiLine FZ
• 3472980 – kompletna prawa konsola / kolumna standardowa Stoll ProfiLine FZ
• 0443870 – nakrętka sześciokątna M16x1,5
• 0421610 – nakrętka koronowa M16x1,5
• 1407240 – kołek sprężysty 5x28
• 0013050 – kołek sprężysty 4x28
• 1437020 – sprężyna talerzowa 31,5x16,5x0,8
• 1429180 – uchwyt mechanizmu

Zobacz również pozostałe części do ładowaczy Stoll.

Uwagi

- Produkt oryginalny Stoll.
- Numer katalogowy: 3597660.
- Oznaczenie producenta: 58.725-03-01-00.3.
- Nazwa katalogowa: Griffbolzen rechts / Grip bolt RH.
- Strona montażu: prawa.
- Lewy odpowiednik: 3597400.
- Jednostka sprzedaży: 1 szt.
- Waga: brak wiarygodnie potwierdzonych danych.
- EAN: brak potwierdzonych danych.
- Przed zakupem należy sprawdzić model, wersję i numer seryjny ładowacza.

Najczęściej zadawane pytania

Co to jest Stoll 3597660?
Jest to prawy sworzeń z uchwytem stosowany w mechanizmie ramy podstawowej / kolumny odpowiednich ładowaczy czołowych Stoll.

Czy 3597660 jest częścią prawą czy lewą?
Prawą. Stoll określa część jako „Griffbolzen rechts” oraz „Grip bolt RH”.

Jaki numer ma wersja na lewą stronę?
Lewym odpowiednikiem jest Stoll 3597400.

Czy 3597660 jest oryginalną częścią Stoll?
Tak. Numer znajduje się w oficjalnych katalogach części zamiennych Stoll.

Jakie jest oznaczenie konstrukcyjne 3597660?
58.725-03-01-00.3.

Z jakimi częściami współpracuje 3597660?
W tym samym mechanizmie występują m.in. 3597680, 3450930, 3597400, 0443870, 0421610, 1407240, 0013050, 1437020 i 1429180.

Czy 3597660 występuje w Stoll Solid?
Tak. Numer występuje w oficjalnym katalogu odpowiednich modeli Stoll Solid.

Jaka jest waga 3597660?
Nie znaleziono wiarygodnie potwierdzonej masy dokładnie dla tego numeru, dlatego nie podajemy wartości szacunkowej.
