205805 / 9.205.805.00 Przekładnia kątowa LF-205J 1:1,92 22 kW do kosiarki Comer

Opis produktu

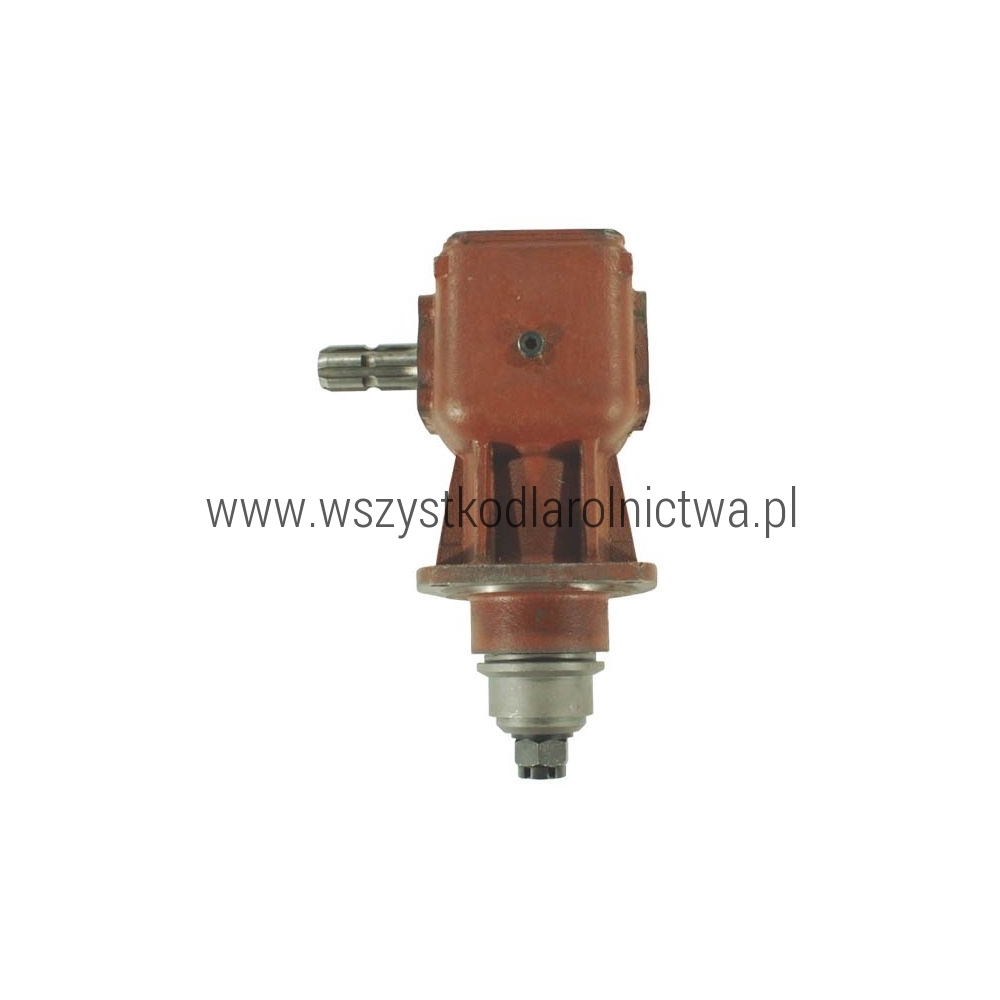

Przekładnia Comer 205805 / 9.205.805.00 LF-205J to kątowa przekładnia zwiększająca obroty, przeznaczona przede wszystkim do kosiarek i maszyn koszących. Przełożenie wynosi 1:1,92, a maksymalna moc wejściowa przy 540 obr./min wynosi 22 kW / 30 KM.

Przekładnia posiada wał wejściowy 1 3/8" Z6 oraz wyjście ASA Z12 D.P. 8/16 Ø40 mm. Żeliwna obudowa zapewnia odpowiednią sztywność zespołu podczas pracy pod obciążeniem.

LF-205J jest stosowana w układach napędowych kosiarek rotacyjnych i rozdrabniaczy typu topper. Przekładnia zwiększa prędkość obrotową – przy prawidłowym kierunku napędu wejściowego przełożenie wynosi 1:1,92.

Przekładnia jest dostarczana bez oleju. Przed pierwszym uruchomieniem należy napełnić ją odpowiednim olejem przekładniowym. Zalecana klasa lepkości to SAE 80W-90, a maksymalna pojemność oleju wynosi około 0,8 l.

Dane techniczne

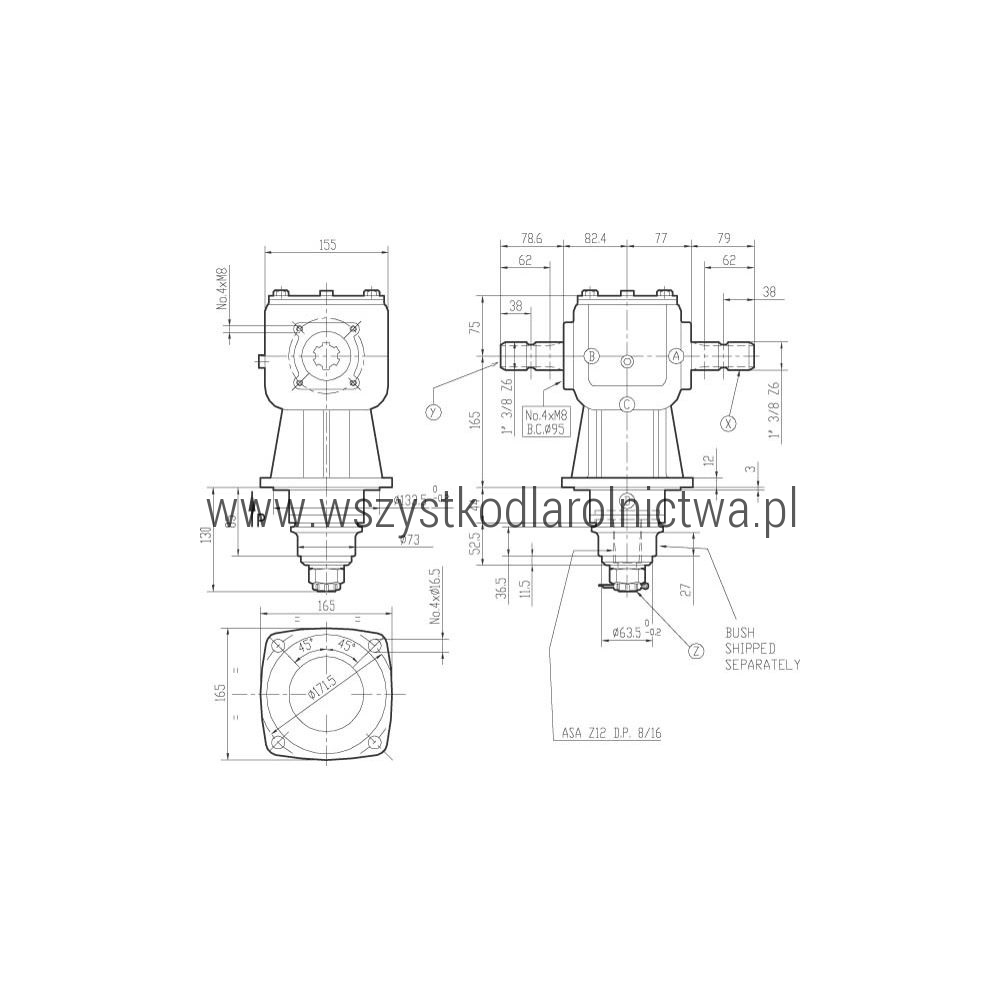

Wymiary i połączenia

Wartości 380 × 256 × 164 mm występują w danych logistycznych produktu i nie należy ich traktować jako zweryfikowanych wymiarów montażowych przekładni. Przy doborze należy kierować się oznaczeniem LF-205J / 9.205.805.00, przełożeniem i rodzajem wałów.

Jak działa przekładnia LF-205J 1:1,92?

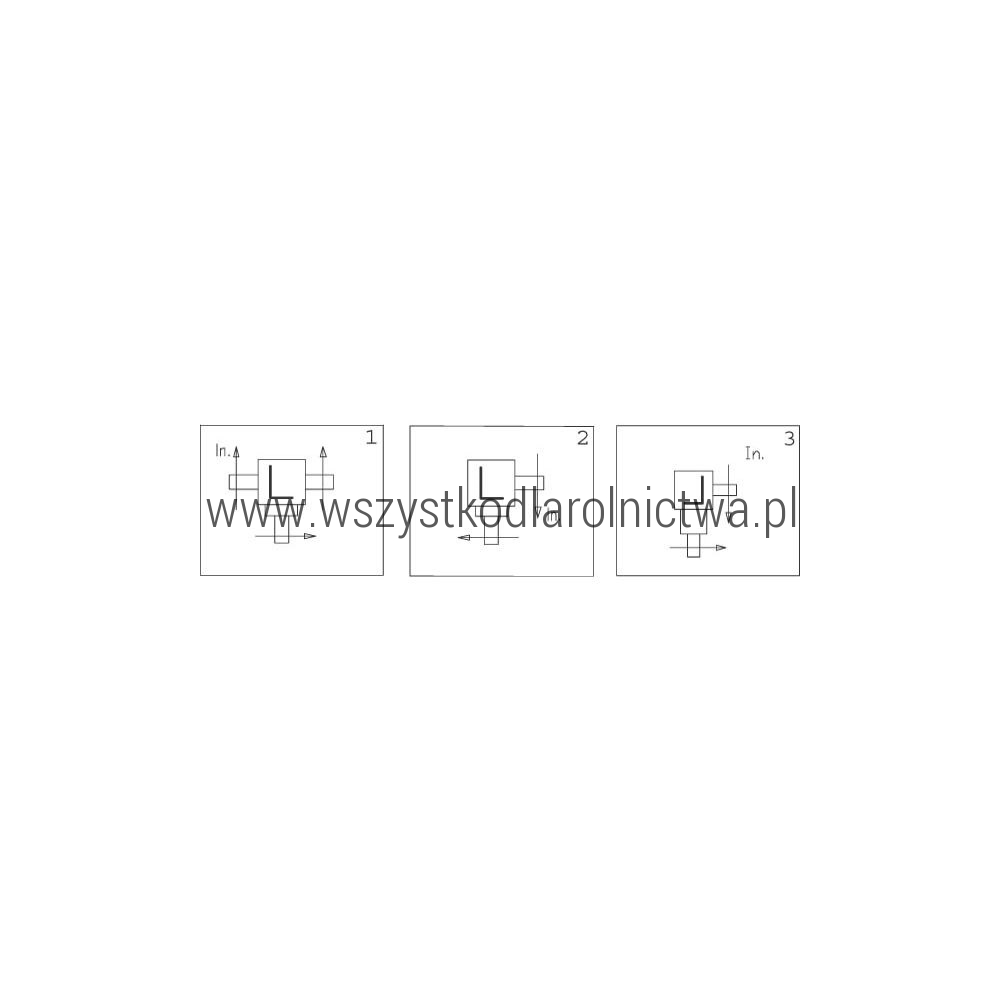

LF-205J zmienia kierunek przekazywania napędu o 90° oraz zwiększa prędkość obrotową. Przy pracy w układzie zwiększającym wałem wejściowym jest wał X.

Dzięki takiemu przełożeniu przekładnia może napędzać zespół roboczy wymagający większej prędkości obrotowej niż standardowe 540 obr./min dostarczane przez WOM ciągnika.

Zastosowanie / Pasuje do

Przekładnia 205805 / LF-205J jest przeznaczona przede wszystkim do kosiarek rotacyjnych, rozdrabniaczy i maszyn typu topper wykorzystujących przekładnię o odpowiednim przełożeniu, kierunku obrotów i sposobie mocowania.

Comer

• LF-205J
• 9.205.805.00

Przekładnia tego typu jest stosowana również w wybranych kosiarkach i rozdrabniaczach różnych producentów maszyn. Nie należy jednak dobierać jej wyłącznie na podstawie marki kosiarki. Kluczowe są numer przekładni, przełożenie, kierunek obrotów, wały oraz sposób mocowania.

Jak prawidłowo dobrać przekładnię LF-205J?

Przed zakupem należy sprawdzić:

• oznaczenie starej przekładni – LF-205J,
• numer katalogowy – 9.205.805.00,
• przełożenie – 1:1,92,
• maksymalną prędkość wejściową – 540 obr./min,
• wał wejściowy – 1 3/8" Z6,
• wyjście – ASA Z12 D.P. 8/16 Ø40 mm,
• kierunek obrotów,
• sposób mocowania przekładni,
• wymaganą moc napędu.

Samo przełożenie 1:1,92 nie wystarcza do prawidłowego doboru przekładni. W rodzinie LF-205J występują różne wykonania, dlatego należy porównać pełny numer oraz konfigurację wałów.

205805 a 205809 – nie należy ich mylić

W rodzinie przekładni LF-205J 1:1,92 występują różne wersje. Numer 205805 / 9.205.805.00 dotyczy opisywanego wykonania. Wersja 205809 / 9.205.809.00 ma inną konfigurację napędu.

Przed zamówieniem należy więc sprawdzić pełny numer starej przekładni, a nie wyłącznie oznaczenie LF-205J i przełożenie 1:1,92.

Olej i obsługa przekładni

Przekładnia jest dostarczana bez oleju. Przed pierwszym uruchomieniem musi zostać prawidłowo napełniona olejem przekładniowym.

Poziom oleju należy kontrolować zgodnie z położeniem przekładni i instrukcją obsługi maszyny.

Numery porównawcze / OEM

• 205805
• 9.205.805.00
• LF-205J

Cechy produktu

• przekładnia kątowa do kosiarki,
• typ LF-205J,
• przełożenie zwiększające 1:1,92,
• maksymalna moc wejściowa 22 kW / 30 KM,
• maksymalna prędkość wejściowa 540 obr./min,
• wał wejściowy 1 3/8" Z6,
• wyjście ASA Z12 D.P. 8/16 Ø40 mm,
• żeliwna obudowa,
• przeznaczona do maszyn koszących,
• dostarczana bez oleju.

Zawartość zestawu

1 szt. kompletnej przekładni Comer 205805 / 9.205.805.00 LF-205J.

Uwaga: przekładnia jest dostarczana bez oleju i przed pierwszym uruchomieniem wymaga napełnienia.

Na co zwrócić uwagę przy montażu?

• porównaj numer i wykonanie nowej przekładni ze starą,
• sprawdź kierunek obrotów wymagany przez maszynę,
• sprawdź stan wału WOM i elementów napędowych,
• skontroluj wielowypust wału wejściowego,
• sprawdź elementy mocujące przekładnię,
• przed uruchomieniem bezwzględnie napełnij przekładnię olejem,
• sprawdź prawidłowy poziom oleju,
• po pierwszych godzinach pracy skontroluj szczelność, temperaturę i mocowania.

Objawy zużycia lub uszkodzenia przekładni

Na zużycie lub uszkodzenie przekładni kosiarki LF-205J mogą wskazywać:

• głośna praca i wycie przekładni,
• stuki podczas zmiany obciążenia,
• nadmierny luz wałów,
• wycieki oleju,
• nadmierne nagrzewanie obudowy,
• drgania układu napędowego,
• problemy z prawidłowym przekazywaniem napędu,
• uszkodzenie wielowypustu lub wału wyjściowego.

Kontrola przed wymianą przekładni

Przed montażem nowej przekładni warto ustalić przyczynę uszkodzenia poprzedniej. Należy sprawdzić:

• wał przegubowo-teleskopowy WOM,
• stan krzyżaków i osłon wału,
• elementy napędzane przez przekładnię,
• czy mechanizm roboczy nie jest zablokowany,
• stan mocowania przekładni,
• osiowość współpracujących elementów,
• czy poprzednia przekładnia pracowała z odpowiednim poziomem oleju.

Uszkodzenie przekładni spowodowane zablokowaniem zespołu roboczego lub nieprawidłowym wałem WOM może doprowadzić również do uszkodzenia nowej części.

Sposób wymiany / montażu

1. Ustaw maszynę na stabilnym i równym podłożu.
2. Wyłącz ciągnik, odłącz WOM i zabezpiecz maszynę przed przypadkowym uruchomieniem.
3. Zabezpiecz elementy robocze maszyny przed niekontrolowanym opadnięciem lub obrotem.
4. Odłącz wał przegubowo-teleskopowy od przekładni.
5. Odłącz element napędzany od strony wyjściowej przekładni.
6. Odkręć mocowania starej przekładni.
7. Zdemontuj przekładnię i oczyść powierzchnie montażowe.
8. Sprawdź stan elementów współpracujących.
9. Porównaj nową przekładnię 205805 / 9.205.805.00 LF-205J ze zdemontowaną częścią.
10. Zamontuj przekładnię i prawidłowo dokręć elementy mocujące.
11. Podłącz układ napędowy.
12. Napełnij przekładnię olejem SAE 80W-90 przed pierwszym uruchomieniem.
13. Sprawdź poziom oleju i szczelność.
14. Obróć układ ręcznie, jeśli konstrukcja maszyny na to pozwala, i upewnij się, że nic nie jest zablokowane.
15. Uruchom napęd na niskich obrotach i sprawdź pracę przekładni.
16. Po pierwszej pracy ponownie sprawdź mocowania, szczelność i poziom oleju.

Produkty powiązane

• 0135700000 / 0.135.7000.00 – tuleja profilowana do przekładni LF-205J Comer
• Części do przekładni LF-205J
• Olej przekładniowy SAE 80W-90
• Wały i elementy napędowe 1 3/8" Z6
• Przekładnie i części Comer

Uwagi

Przekładnia jest dostarczana bez oleju. Przed pierwszym uruchomieniem należy napełnić ją odpowiednim olejem przekładniowym. Przy wymianie należy również zweryfikować kierunek obrotów i pełny numer starej przekładni.

Najczęściej zadawane pytania

Co to jest Comer 205805?
To przekładnia kątowa LF-205J o przełożeniu 1:1,92, przeznaczona przede wszystkim do kosiarek i innych maszyn koszących.

Jaki jest pełny numer przekładni 205805?
Numer katalogowy Comer to 9.205.805.00, a typ przekładni to LF-205J.

Jakie przełożenie ma Comer LF-205J 205805?
Przekładnia w układzie zwiększającym posiada przełożenie 1:1,92.

Jaką moc może przenosić przekładnia LF-205J?
Maksymalna moc wejściowa przy 540 obr./min wynosi 22 kW / 30 KM.

Jaki wał wejściowy ma przekładnia 205805?
Wał wejściowy ma standard 1 3/8" Z6.

Jaki wał wyjściowy ma przekładnia LF-205J?
Dla wersji 205805 wyjście jest określane jako ASA Z12 D.P. 8/16 Ø40 mm.

Czy przekładnia 205805 jest zalana olejem?
Nie. Przekładnia jest dostarczana bez oleju i musi zostać napełniona przed pierwszym uruchomieniem.

Jaki olej zastosować do LF-205J?
Dla tej przekładni zalecany jest olej przekładniowy o klasie lepkości SAE 80W-90. Maksymalna pojemność wynosi około 0,8 l.

Kiedy wymienić olej w przekładni LF-205J?
Pierwszą wymianę zaleca się po około 50–70 godzinach pracy, a następne po około 500–700 godzinach lub minimum raz w roku.

Czy 205805 i 205809 to ta sama przekładnia?
Nie. Obie należą do rodziny LF-205J i mogą mieć przełożenie 1:1,92, ale występują w różnych konfiguracjach. Przy zakupie należy sprawdzić pełny numer starej przekładni.
