1202397 Zestaw naprawczy haka dolnego TUZ C1 kat. 3L i 3 Walterscheid do Fendt, Case IH, Massey Ferguson, John Deere, New Holland
Opis produktu

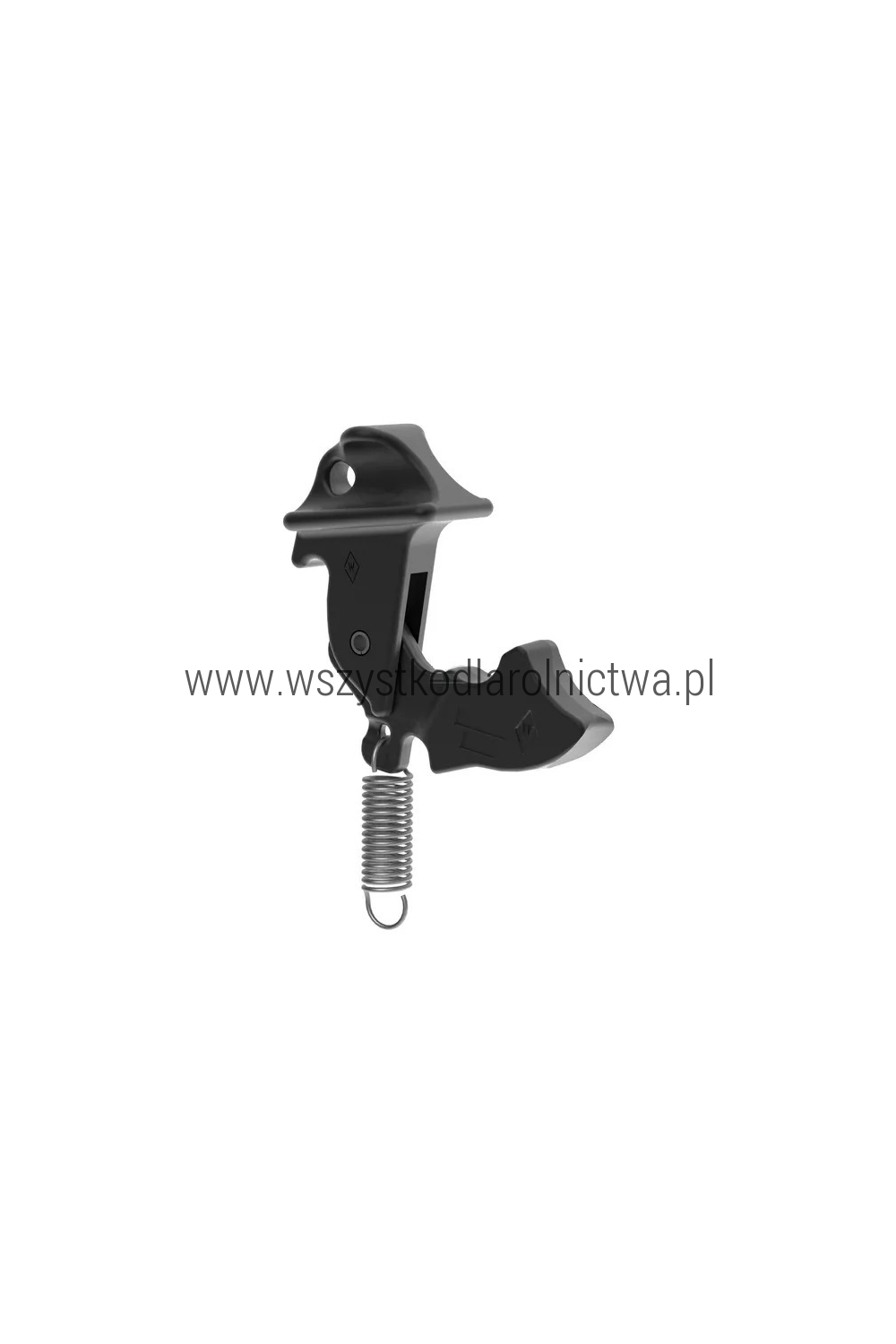

Zestaw naprawczy Walterscheid 1202397 przeznaczony jest do mechanizmu zatrzaskowego haka dolnego TUZ typu C1, kategorii 3L i 3. Stosowany przy naprawie zamka haka w dolnych cięgłach trzypunktowego układu zawieszenia ciągnika.
Znajduje zastosowanie w wybranych ciągnikach Fendt, Case IH, Massey Ferguson, John Deere i New Holland wyposażonych w odpowiedni hak Walterscheid. Szerokość zatrzasku oznaczona jako b wynosi 18 mm.
Zestaw służy do naprawy zużytego mechanizmu przy zachowaniu sprawnego korpusu haka. Przed zakupem należy sprawdzić oznaczenie haka oraz zgodność części z naprawianym zespołem.
Dane techniczne
|
Producent |
Walterscheid |
|
Numer produktu |
1202397 |
|
Rodzaj części |
Zestaw naprawczy mechanizmu zatrzaskowego haka |
|
Typ haka |
C1 / UHK-C1 |
|
Kategoria |
3L i 3 |
|
Miejsce zastosowania |
Hak dolnego cięgła TUZ |
|
Waga |
586 g / 0,586 kg |
|
Jednostka sprzedaży |
1 zestaw |
Wymiary
|
Szerokość zatrzasku b |
18 mm |
Wymiar b dotyczy zatrzasku, a nie średnicy sworznia zaczepowego ani otworu kuli.
Budowa i funkcja
Mechanizm zatrzaskowy zabezpiecza kulę zaczepową w haku po podłączeniu narzędzia. Współpracuje z dźwignią obsługową i sprężyną, umożliwiając otwieranie oraz ponowne zamknięcie zaczepu.
Przed naprawą należy ocenić stan całego haka. Wymiana mechanizmu nie usuwa pęknięć, odkształceń ani nadmiernego zużycia korpusu.
Zastosowanie / Pasuje do ciągników
Poniżej wybrane modele wskazywane w zastosowaniach katalogowych. Dopasowanie dotyczy wersji wyposażonych w odpowiedni hak dolny Walterscheid C1 kat. 3L lub 3. Przed zakupem porównaj oznaczenia haka i numer części.
Fendt
-
310 – typ 347
-
311 – typ 348
-
312 – typ 349
-
313 – typ 350
-
512 – typ 435
-
514 – typ 437
Case IH
-
CS 110
-
CS 120
-
CS 130
-
CS 150
-
CVX 1170
-
Puma 140
-
Puma 165
-
Puma 180
Massey Ferguson
-
6445
-
6455
-
6460
-
6465
-
6470
-
6475
-
6480
John Deere
-
7600
-
7700
-
7800
-
7610
-
7710
-
7810
New Holland
-
TM 115
-
TM 120
-
TM 125
-
TM 130
-
TM 135
-
TM 140
-
TM 150
-
TM 155
-
TM 165
-
TM 175
-
TM 190
Jak prawidłowo dobrać zestaw naprawczy haka?
-
Sprawdź producenta i oznaczenie haka zamontowanego w ciągniku.
-
Potwierdź wykonanie C1 oraz kategorię 3L lub 3.
-
Porównaj szerokość zatrzasku, jego kształt i sposób mocowania.
-
Zweryfikuj numer katalogowy części lub numer OEM.
-
Sprawdź, czy korpus haka nadaje się do dalszego użytkowania.
Model ciągnika jest wskazówką doborową. Jeśli haki zostały wcześniej wymienione, decydują oznaczenia obecnie zamontowanego zespołu.
Numery porównawcze / OEM
Cechy produktu
-
Oryginalna część Walterscheid.
-
Przeznaczenie do naprawy zamka haka dolnego TUZ.
-
Zastosowanie w wykonaniu C1 kategorii 3L i 3.
-
Możliwość naprawy mechanizmu bez wymiany sprawnego korpusu haka.
Zawartość zestawu
-
1 zestaw naprawczy mechanizmu zatrzaskowego haka dolnego TUZ.
Oferta dotyczy zestawu naprawczego, nie kompletnego haka ani dolnego cięgła.
Objawy zużycia lub uszkodzenia
-
Trudności z pełnym zamknięciem haka.
-
Zacinanie się zatrzasku przy podłączaniu i odłączaniu narzędzia.
-
Nadmierny luz lub widoczne uszkodzenia elementów zamka.
-
Nieprawidłowy powrót mechanizmu do położenia zamkniętego.
Przed wymianą usuń zanieczyszczenia i sprawdź również sprężynę, dźwignię oraz mocowanie.
Kontrola i konserwacja
Regularnie usuwaj ziemię i resztki roślin z mechanizmu. Kontroluj swobodę ruchu zatrzasku, stan zabezpieczeń i pełne zamknięcie haka po podłączeniu narzędzia. Konserwację wykonuj zgodnie z instrukcją producenta.
Na co zwrócić uwagę przy montażu?
Sprawdź otwory mocujące oraz powierzchnie współpracujące. Zachowaj prawidłowe położenie części i zabezpieczeń. Nie należy kompensować zużycia korpusu przez przerabianie nowego zatrzasku.
Sposób wymiany / montażu
-
Opuść i odłącz narzędzie, unieruchom ciągnik oraz odciąż hak.
-
Oczyść mechanizm i oceń stan korpusu.
-
Zdemontuj zużyte elementy zgodnie z instrukcją danego haka.
-
Zamontuj zestaw naprawczy, zachowując właściwe położenie elementów i zabezpieczeń.
-
Sprawdź otwieranie, powrót zatrzasku oraz pełne zamknięcie przed rozpoczęciem pracy.
Produkty powiązane
UWAGA!
Nie znalazłeś potrzebnej części?
Ze względu na bardzo szeroki asortyment nie wszystkie dostępne produkty są jeszcze wprowadzone do naszego sklepu internetowego. Jeśli szukasz części, której nie ma na stronie, skontaktuj się z nami – sprawdzimy jej dostępność i pomożemy w doborze.
Telefon / SMS / WhatsApp: 732 565 888
E-mail: biuro@wszystkodlarolnictwa.pl
Możesz również przesłać przez WhatsApp zdjęcie części, tabliczki znamionowej lub numer katalogowy – ułatwi nam to dobór właściwego produktu.
Uwagi
Nie używaj haka, jeśli po naprawie mechanizm nie osiąga prawidłowego położenia zamkniętego.
Najczęściej zadawane pytania
Czy zestaw pasuje do każdego egzemplarza wymienionego ciągnika?
Nie automatycznie. Trzeba sprawdzić wykonanie zamontowanego haka, zwłaszcza jeśli układ zawieszenia był wcześniej naprawiany lub przebudowany.
Czy wymiar 18 mm oznacza średnicę sworznia?
Nie. Jest to szerokość zatrzasku oznaczona jako b.
Czy zestaw zastępuje kompletny hak dolnego cięgła?
Nie. Służy do naprawy mechanizmu zatrzaskowego w sprawnym korpusie haka.
Czy zacinający się zamek zawsze wymaga wymiany?
Najpierw należy usunąć zanieczyszczenia i sprawdzić elementy mechanizmu. Wymiany wymagają części zużyte, odkształcone lub uszkodzone.
