2302020 Mufa złączka prosta GW 1/2" x GW 1/2" BSP ARAG

Opis produktu

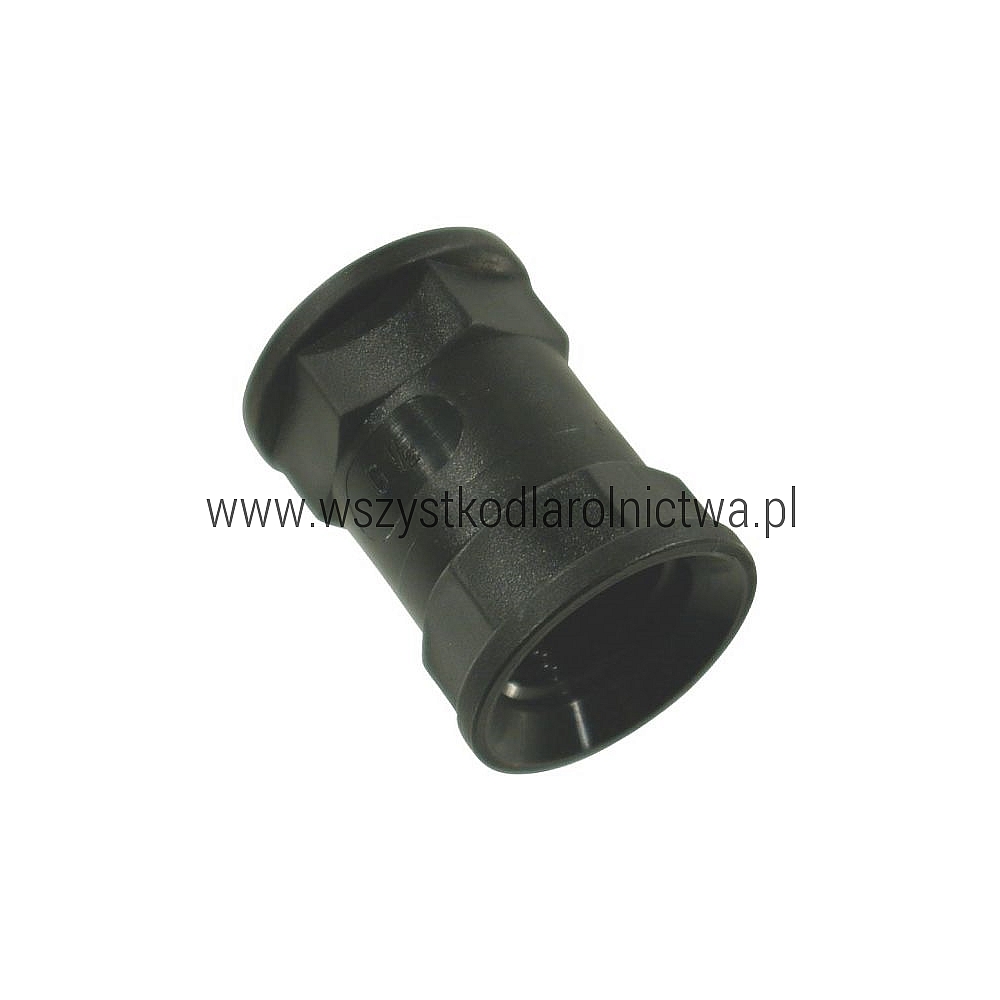

ARAG 2302020 to oryginalna prosta mufa gwintowana z dwoma przyłączami wewnętrznymi G 1/2" BSP, przeznaczona do łączenia elementów instalacji cieczowych posiadających gwinty zewnętrzne 1/2".

Złączka ARAG wykonana jest z polipropylenu i stosowana przede wszystkim w instalacjach opryskiwaczy, instalacjach wodnych oraz innych układach cieczowych.

Model 2302020 posiada po obu stronach jednakowe przyłącza GW G 1/2" BSP. Dzięki temu umożliwia bezpośrednie połączenie dwóch elementów posiadających gwinty zewnętrzne G 1/2".

Jest to mufa prosta żeńska–żeńska. W katalogach handlowych produkt bywa również określany jako „nypel GW/GW”, jednak technicznie bardziej precyzyjną nazwą jest mufa lub złączka gwintowana GW/GW.

Dane techniczne

Pomoc w doborze: dla gwintu wewnętrznego G 1/2" BSP średnica mierzona suwmiarką wewnątrz gwintu wynosi orientacyjnie około 19 mm. Jest to wartość pomocnicza przy identyfikacji rozmiaru.

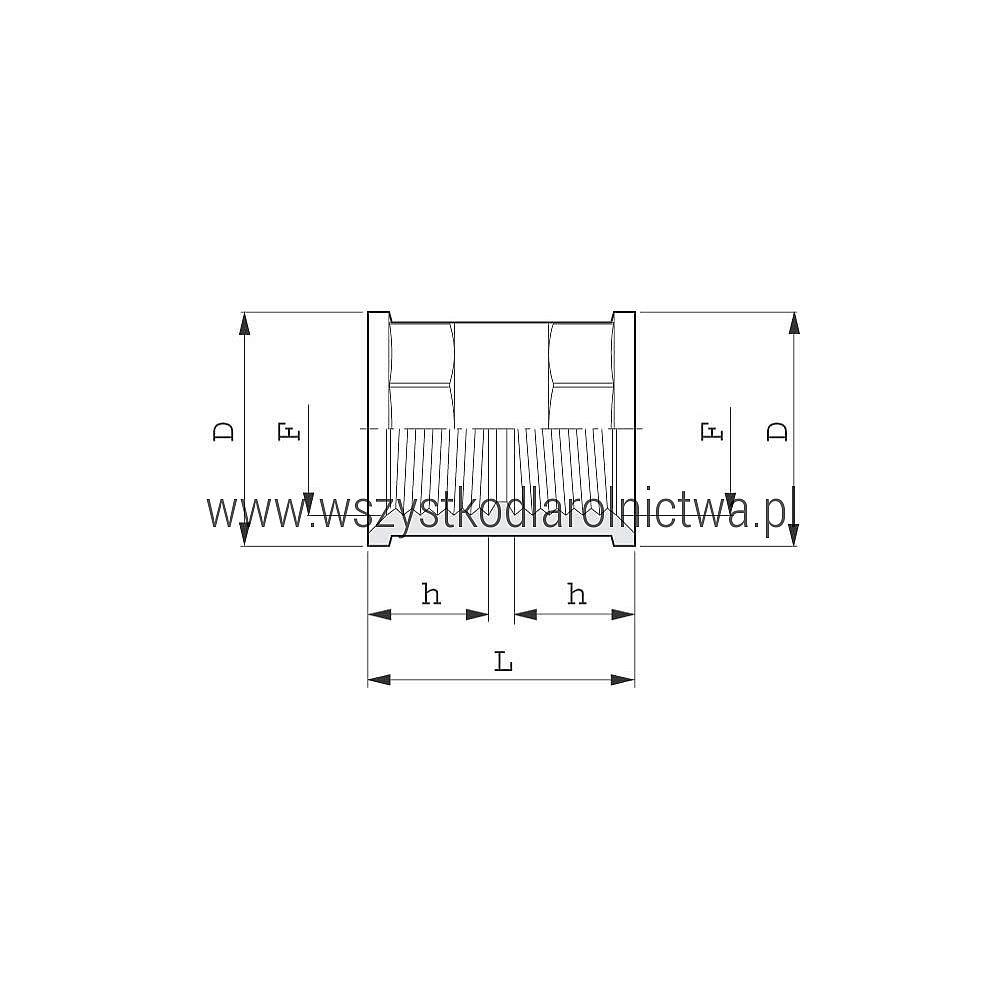

Wymiary ARAG 2302020

Jak działa złączka GW 1/2" × GW 1/2"?

ARAG 2302020 służy do połączenia dwóch elementów z gwintami zewnętrznymi G 1/2" BSP.

Oba końce mufy posiadają gwinty wewnętrzne o tym samym rozmiarze, dlatego złączka nie zmienia średnicy instalacji – pełni funkcję prostego łącznika pomiędzy dwoma elementami.

Może być używana np. do łączenia króćców, zaworów, filtrów, redukcji, nypli oraz innych elementów instalacji cieczowej wyposażonych w kompatybilny gwint zewnętrzny.

Gwint G 1/2" BSP – jak sprawdzić rozmiar?

Oba przyłącza produktu posiadają gwint wewnętrzny G 1/2" BSP.

Jeżeli rozmiar gwintu nie jest znany, można pomocniczo zmierzyć suwmiarką średnicę wewnętrzną gwintu. Dla GW G 1/2" otrzymuje się zwykle wartość około 19 mm.

Ważne: oznaczenie 1/2" jest nominalnym rozmiarem gwintu rurowego i nie oznacza, że średnica gwintu wynosi 12,7 mm.

Zastosowanie

Mufa ARAG 2302020 może być stosowana m.in. w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• instalacjach cieczowych maszyn rolniczych,
• instalacjach wodnych,
• układach pomp,
• układach filtracyjnych,
• instalacjach dozujących,
• systemach z zaworami i rozdzielaczami,
• połączeniach dwóch elementów z gwintem zewnętrznym G 1/2" BSP.

Przed zakupem należy sprawdzić rodzaj oraz rozmiar gwintu obu współpracujących elementów.

Materiał – polipropylen

Korpus złączki wykonany jest z polipropylenu (PP), materiału szeroko stosowanego w armaturze opryskowej i instalacjach cieczowych.

Tworzywowa konstrukcja pozwala uzyskać niewielką masę elementu i ogranicza ryzyko korozji charakterystycznej dla niektórych połączeń metalowych.

Przed zastosowaniem w instalacji z konkretnym środkiem chemicznym należy zawsze upewnić się, że materiał złączki i pozostałe elementy układu są odpowiednie dla używanej cieczy.

Porównanie muf ARAG z serii 23020

Seria 23020 obejmuje proste mufy z dwoma jednakowymi gwintami wewnętrznymi BSP. Wybór odpowiedniego numeru zależy przede wszystkim od rozmiaru gwintu instalacji.

2302020 a 2502020 – jaka jest różnica?

2302020 i 2502020 mają ten sam nominalny rozmiar 1/2", ale są przeznaczone do zupełnie innych połączeń. Model 2302020 posiada dwa gwinty wewnętrzne, natomiast 2502020 dwa gwinty zewnętrzne.

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 2302020,
• prosta mufa gwintowana,
• dwa przyłącza GW G 1/2" BSP,
• średnica zewnętrzna korpusu 32 mm,
• długość całkowita 43 mm,
• długość części gwintowanej 19 mm,
• korpus z polipropylenu,
• niewielka masa,
• do instalacji opryskowych, wodnych i innych układów cieczowych.

Zawartość zestawu

1 szt. mufy / złączki ARAG 2302020 GW 1/2" × GW 1/2" BSP.

Dodatkowe nyple, uszczelnienia, redukcje, przewody oraz pozostałe elementy instalacji nie stanowią części zestawu, o ile nie zostały wyraźnie wskazane w ofercie.

Na co zwrócić uwagę przed zakupem?

• oba przyłącza są gwintami wewnętrznymi,
• rozmiar obu gwintów to G 1/2" BSP,
• produkt nie jest redukcją – oba gwinty mają ten sam wymiar,
• współpracujące elementy powinny posiadać gwinty zewnętrzne G 1/2",
• należy dobrać sposób uszczelnienia odpowiedni do konstrukcji instalacji.

Sposób montażu / wymiany

1. Wyłącz pompę i usuń ciśnienie z instalacji.
2. Zdemontuj uszkodzoną lub dotychczasową złączkę.
3. Oczyść gwinty elementów współpracujących.
4. Sprawdź, czy oba elementy posiadają gwint zewnętrzny G 1/2" BSP.
5. Zastosuj odpowiedni dla instalacji sposób uszczelnienia połączenia.
6. Wkręć pierwszy element do mufy.
7. Połącz drugą stronę z drugim elementem instalacji.
8. Dokręcaj równomiernie, bez używania nadmiernej siły mogącej uszkodzić korpus z tworzywa.
9. Uruchom instalację.
10. Sprawdź szczelność obu połączeń.

Objawy uszkodzenia złączki

Element należy skontrolować lub wymienić w przypadku:

• pęknięcia korpusu,
• uszkodzenia lub zerwania gwintu,
• wycieku na połączeniu,
• odkształcenia korpusu,
• braku możliwości prawidłowego dokręcenia współpracującego elementu.

Numery porównawcze / referencyjne

2302020
230020
1614216810
35823012
719175
26691
0023.57
352302020
62802302020
VNB4550278
8054151
AGZ000053567
3055592
18010028F
03.038.533
8026834045545
8719607034074

Produkty powiązane

• 2302010 – mufa ARAG GW 3/8" × GW 3/8"
• 2302030 – mufa ARAG GW 3/4" × GW 3/4"
• 2302040 – mufa ARAG GW 1" × GW 1"
• 2502020 – złączka dwuwkrętna ARAG GZ 1/2" × GZ 1/2"
• 2352020 – mufa redukcyjna ARAG z gwintami wewnętrznymi 1/2" × 1/4"
• ARAG – pozostałe złączki, zawory i elementy instalacji cieczowych

Uwagi

- Numer produktu: 2302020.
- Producent: ARAG.
- Typ: mufa / złączka prosta GW/GW.
- Przyłącze 1: GW G 1/2" BSP.
- Przyłącze 2: GW G 1/2" BSP.
- Orientacyjna średnica wewnętrzna gwintu: ok. 19 mm.
- Średnica zewnętrzna korpusu: 32 mm.
- Długość całkowita: 43 mm.
- Długość części gwintowanej: 19 mm.
- Materiał: polipropylen PP.
- Waga: 11,4 g / 0,0114 kg według pliku Kramp/Pricat.
- EAN: 8026834045545.
- Numery wcześniejsze / referencyjne z pliku Kramp: 230020, 1614216810.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić rodzaj oraz rozmiar gwintów współpracujących elementów.

Najczęściej zadawane pytania

Jakie gwinty posiada ARAG 2302020?
Złączka posiada po obu stronach gwinty wewnętrzne G 1/2" BSP.

Czy 2302020 jest redukcją?
Nie. Oba przyłącza mają taki sam rozmiar G 1/2", więc produkt służy do prostego połączenia dwóch elementów o jednakowym rozmiarze gwintu.

Jak zmierzyć gwint wewnętrzny G 1/2"?
Pomocniczy pomiar suwmiarką wewnątrz gwintu daje około 19 mm. Wartość należy traktować orientacyjnie.

Czy do ARAG 2302020 można wkręcić dwa elementy z gwintem zewnętrznym 1/2"?
Tak. Właśnie do takiego zastosowania przeznaczona jest ta mufa – posiada dwa gwinty wewnętrzne G 1/2" BSP.

Czym różni się 2302020 od 2502020?
ARAG 2302020 posiada dwa gwinty wewnętrzne, natomiast 2502020 posiada dwa gwinty zewnętrzne. Oba są w rozmiarze 1/2".

Czym różni się 2302020 od 2302030?
2302020 posiada gwinty G 1/2", natomiast 2302030 jest większą wersją z gwintami G 3/4".

Z jakiego materiału wykonano złączkę?
Korpus wykonany jest z polipropylenu (PP).
