463000910 Zestaw montażowy ocynkowany do 1 sekcji zaworów ARAG 463 / 863

Opis produktu

ARAG 463000910 / 463000.910 to oryginalny ocynkowany zestaw montażowy do 1 sekcji, przeznaczony do budowy i mocowania zespołów zaworów ARAG serii 463 oraz 863.

Zestaw umożliwia prawidłowe połączenie pojedynczego modułu zaworu w kompletny zespół sterujący opryskiwacza. W komplecie znajdują się elementy mocujące oraz wymagane pierścienie uszczelniające O-ring.

Jest to wersja ocynkowana. Kołnierze / adaptery przyłączeniowe zamykające zespół zaworów należy dobrać i zamówić oddzielnie.

Dane techniczne

Zastosowanie

Zestaw 463000910 przeznaczony jest do kompletowania zespołów zaworów ARAG serii 463 i 863 składających się z jednej sekcji.

Stosowany jest m.in. w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• zespołach ręcznych zaworów ARAG 463,
• zespołach elektrycznych zaworów ARAG 863,
• nowych zespołach sterujących budowanych z pojedynczego modułu,
• naprawach i przebudowie istniejących zespołów zaworowych.

Co znajduje się w zestawie?

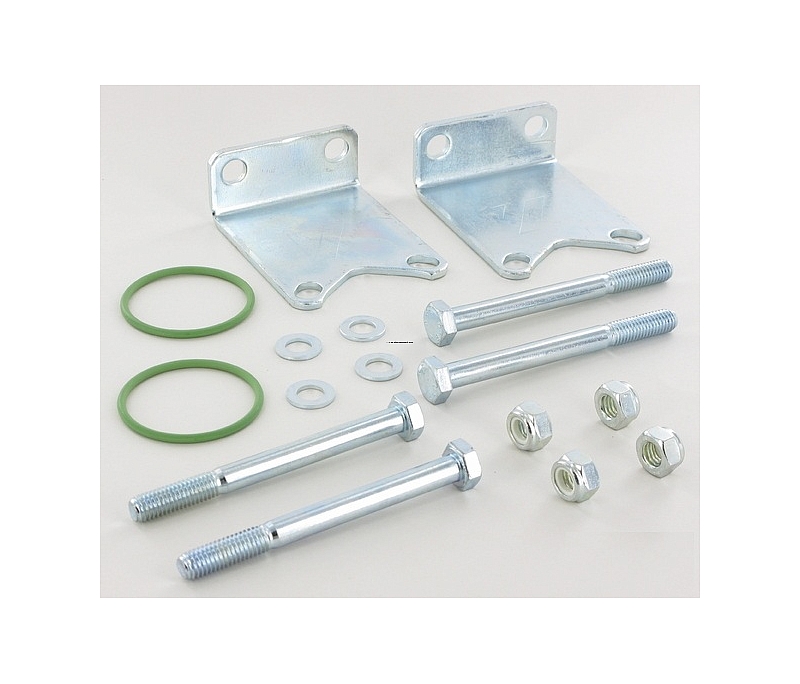

Zestaw zawiera elementy potrzebne do mechanicznego zamocowania pojedynczego modułu zaworu, w tym:

• elementy montażowe o długości 90 mm,
• element mocujący,
• nakrętki i podkładki,
• wymagane pierścienie uszczelniające O-ring.

Kołnierze / adaptery przyłączeniowe typu M i F nie wchodzą w skład zestawu i należy dobrać je oddzielnie odpowiednio do instalacji.

Warianty zestawów montażowych ocynkowanych ARAG 463 / 863

Wersja ocynkowana a INOX

Numer 463000910 oznacza zestaw w wykonaniu ocynkowanym. W tej samej rodzinie dostępne są również zestawy wykonane ze stali nierdzewnej INOX.

Cechy produktu

• oryginalny produkt ARAG,
• przeznaczony do 1 sekcji,
• pasuje do zespołów zaworowych serii 463 i 863,
• wykonanie ocynkowane,
• długość elementów montażowych 90 mm,
• wymagane O-ringi znajdują się w zestawie,
• umożliwia budowę lub naprawę modułowego zespołu zaworów,
• dostępne warianty dla zespołów od 1 do 10 sekcji.

Zawartość zestawu

Zestaw elementów mocujących do montażu 1 sekcji zaworu ARAG 463 / 863 wraz z wymaganymi O-ringami.

Kołnierze / adaptery końcowe instalacji należy zamówić oddzielnie.

Objawy zużycia lub uszkodzenia

Wymiana elementów zestawu może być potrzebna w przypadku:

• korozji lub uszkodzenia elementów mocujących,
• wygięcia elementów montażowych,
• uszkodzenia gwintów,
• braku możliwości prawidłowego skręcenia zespołu zaworów,
• nieszczelności pomiędzy modułami spowodowanej zużyciem O-ringów,
• przebudowy zespołu zaworowego.

Sposób wymiany / montażu

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji opryskiwacza.
2. Odłącz przewody cieczowe oraz zasilanie elektryczne, jeżeli montowany jest zawór serii 863.
3. Zdemontuj istniejący zespół zaworów.
4. Usuń stare elementy mocujące oraz uszczelnienia.
5. Oczyść powierzchnie styku poszczególnych modułów.
6. Załóż wymagane O-ringi pomiędzy elementami zespołu.
7. Zamontuj pojedynczy moduł przy użyciu zestawu ARAG 463000910.
8. Zamontuj odpowiednie adaptery / kołnierze końcowe typu M i F.
9. Równomiernie skręć cały zespół.
10. Podłącz instalację i wykonaj próbę szczelności.

Produkty powiązane

• G10071V – pierścień uszczelniający O-ring 39,34x2,62 mm Viton do zaworów ARAG 463 / 863
• 463000920 – zestaw montażowy ocynkowany do 2 sekcji ARAG 463 / 863
• 463900910 – zestaw montażowy INOX do 1 sekcji ARAG 463 / 863
• 8630011H – elektrozawór sekcyjny BY-PASS ARAG 863
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 463000910.
- Numer katalogowy ARAG: 463000.910.
- Producent: ARAG.
- Typ: zestaw montażowy do zespołu zaworów.
- Liczba sekcji: 1.
- Serie zaworów: 463 / 863.
- Wykonanie: ocynkowane.
- Długość elementów montażowych: 90 mm.
- O-ringi: w zestawie.
- Kołnierze / adaptery przyłączeniowe: zamawiane oddzielnie.
- EAN: 8026834108684.
- Jednostka sprzedaży: 1 zestaw.
- Przed zakupem należy sprawdzić liczbę sekcji oraz wymagane przyłącza końcowe zespołu.

Najczęściej zadawane pytania

Do ilu sekcji przeznaczony jest ARAG 463000910?
Zestaw jest przeznaczony do montażu 1 sekcji zaworu.

Czy pasuje do zaworów ARAG 863?
Tak. Zestaw przeznaczony jest do budowy zespołów zaworów serii 463 oraz 863.

Czy 463000910 i 463000.910 to ten sam produkt?
Tak. 463000.910 jest katalogowym zapisem numeru ARAG, a 463000910 zapisem bez kropki.

Czy O-ringi są w komplecie?
Tak. Zestaw zawiera wymagane pierścienie uszczelniające O-ring.

Czy zestaw zawiera adaptery przyłączeniowe?
Nie. Do skompletowania zespołu należy oddzielnie dobrać odpowiednie adaptery / kołnierze typu M i F.

Czy dostępne są zestawy do większej liczby sekcji?
Tak. ARAG oferuje ocynkowane zestawy montażowe dla zespołów od 1 do 10 sekcji. Odpowiednie warianty znajdują się w tabeli powyżej.
