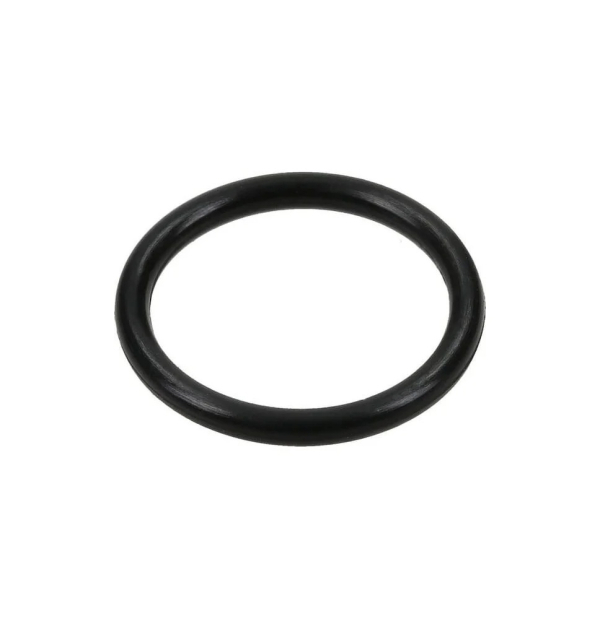

OR754VP001 O-ring 75x4 mm FKM Viton 75 Shore Kramp 1 szt.
O-ring OR754VP001 do uszczelniania połączeń, wymiar 75x4 mm, materiał FKM (Viton), twardość 75 Shore A. Okrągły profil równomiernie dociska się do powierzchni współpracujących przy poprawnym montażu, ograniczając powstawanie nieszczelności.
Zastosowanie Vitonu i twardość 75 Shore A pomagają uzyskać odpowiedni docisk w przewidzianej konstrukcji gniazda. Ważne, by nie rozciągać uszczelnienia nadmiernie i nie stosować go z niezgodnym medium. W tym wariancie średnica wewnętrzna wynosi 75 mm, a grubość sznura 4 mm.
Zastosowanie i dobór do maszyny
O-ring może uszczelniać złącza, korpusy pomp i zaworów, pokrywy lub gniazda hydrauliczne, o ile producent przewidział taki profil. Do pracujących połączeń ruchomych konieczna jest dodatkowa kontrola tarcia, prędkości, szczeliny i smarowania. Nie przypisujemy tego elementu do konkretnych marek i modeli maszyn bez numeru części z dokumentacji urządzenia.
Jak dobrać? Zweryfikuj średnicę wewnętrzną d1 = 75 mm i przekrój d2 = 4 mm. Teoretyczna średnica zewnętrzna luźnego pierścienia to 83 mm (d1 + 2 x d2); nie jest to rozmiar rowka. Sprawdź przewidziany stopień ściśnięcia, tolerancje i temperaturę oraz kontakt z medium.
Dane techniczne
| Marka / producent | Kramp |
| Typ produktu | Pierścień uszczelniający O-ring |
| Numer katalogowy | OR754VP001 |
| Kod EAN / GTIN | 8716106252954 |
| Materiał | FKM, kauczuk fluorowy (Viton) |
| Twardość elastomeru | 75 Shore A |
| Temperatura pracy katalogowa | -20 do +200 stopni C (orientacyjny zakres dla FKM; zależy od konkretnego medium i warunków) |
| Norma wymiarowa / wykonania | DIN 3771 (grupa O-ringów Viton 4 mm) |
| Przekrój | okrągły, bez sprężyny metalowej |
| Sposób uszczelniania | Dwustronny po ściśnięciu w rowku o odpowiedniej geometrii |
| Praca w ruchu | Statyczna; dynamiczna wyłącznie po weryfikacji warunków pracy |
| Środowisko zastosowania | Wybrane układy z olejem, smarem i inne media po sprawdzeniu odporności FKM |
| Ograniczenie materiału | Nie stosować standardowego FKM z płynami hamulcowymi bez potwierdzenia zgodności |
| Waga katalogowa | 7 g |
| Jednostka sprzedaży | 1 szt. |
| Zawartość opakowania | 1 pierścień O-ring |
Wymiary
| Wymiar nominalny d1 x d2 | 75x4 mm |
| Średnica wewnętrzna d1 | 75 mm |
| Grubość sznura d2 | 4 mm |
| Średnica zewnętrzna teoretyczna d3 = d1 + 2 x d2 | 83 mm (wyliczona, nie oznacza średnicy gniazda) |
| Rodzaj wymiarowania | Metryczny, wymiary przed montażem |
| Przekrój poprzeczny | Kołowy, nominalnie 4 mm |
Montaż i wymiana
Zabezpiecz układ przed przypadkowym uruchomieniem i usuń ciśnienie resztkowe. Po zdjęciu starego pierścienia oczyść gniazdo, sprawdź czy nie ma ostrych krawędzi oraz skontroluj rowek pod kątem wytarcia lub korozji.
Przed założeniem nowego pierścienia porównaj numer OR754VP001 i wymiar 75x4 mm z usuniętą częścią lub dokumentacją techniczną. Podczas montażu chroń pierścień przed przecięciem na krawędziach i skręceniem przekroju. Do ewentualnego smarowania wybierz wyłącznie preparat dopuszczony dla FKM i danego płynu. Po uruchomieniu skontroluj szczelność połączenia.
Nasi technicy serwisowi najczęściej wskazują na następujące objawy wymagające kontroli uszczelnienia:
- wyciek oleju lub innego medium w rejonie połączenia mimo prawidłowego dokręcenia,
- spłaszczenie przekroju, utrata elastyczności lub trwałe odkształcenie,
- pęknięcia, przecięcia, przetarcia lub wykruszenia powierzchni gumy,
- powracające nieszczelności po ponownym złożeniu i użyciu starego uszczelnienia.
Do czyszczenia stosuj środki zgodne z FKM. Nie wyznaczaj uniwersalnego momentu dokręcania, dopuszczalnego ciśnienia ani wymiarów rowka na podstawie samej średnicy pierścienia; określa je projekt danego połączenia.
Numery identyfikacyjne
- Numer katalogowy: OR754VP001
- EAN / GTIN: 8716106252954
- Identyfikacja wymiarowa: 75x4 mm; materiał FKM; 75 Shore A
Zawartość oferty
Zawartość: 1 szt. O-ringu OR754VP001 o wymiarze 75x4 mm, materiał FKM (Viton), 75 Shore A. Oferta nie obejmuje zestawu ani środków montażowych. Masa katalogowa: 7 g.
Produkty powiązane
- OR753VP001 - inny przekrój, średnica wewnętrzna 75 mm; wymaga innego gniazda
- OR755VP001 - inny przekrój, średnica wewnętrzna 75 mm; wymaga innego gniazda
- OR744VP001 - inna średnica wewnętrzna 74 mm, przekrój 4 mm FKM
- OR764VP001 - inna średnica wewnętrzna 76 mm, przekrój 4 mm FKM
Sprawdź również inne rozmiary uszczelniaczy
Pozycje w sekcjach powiązanych mają charakter porównawczy i nie są automatycznymi zamiennikami. Przed zmianą materiału lub wymiaru sprawdź wymagania producenta urządzenia.
Najczęściej zadawane pytania (FAQ)
Czy 75x4 mm oznacza średnicę zewnętrzną pierścienia? Nie. 75 mm to wymiar wewnętrzny, a 4 mm to grubość przekroju. Teoretyczna średnica zewnętrzna wynosi 83 mm.
Czy O-ring OR754VP001 pasuje do mojego ciągnika lub opryskiwacza? Można go dobrać do połączenia przewidzianego na O-ring 75x4 mm, FKM 75 Shore A, po sprawdzeniu rowka, medium, ciśnienia i temperatury. Bez numeru części maszyny nie potwierdzamy modelu.
Czy Viton nadaje się do płynów hamulcowych? Standardowego FKM nie należy traktować jako odpowiedniego do typowych płynów hamulcowych. Materiał należy dobierać zgodnie z dokumentacją instalacji i kartą zgodności chemicznej.
Ile sztuk jest w ofercie i jaka jest waga? Oferta obejmuje 1 sztukę. Waga katalogowa kodu OR754VP001 wynosi 7 g.
