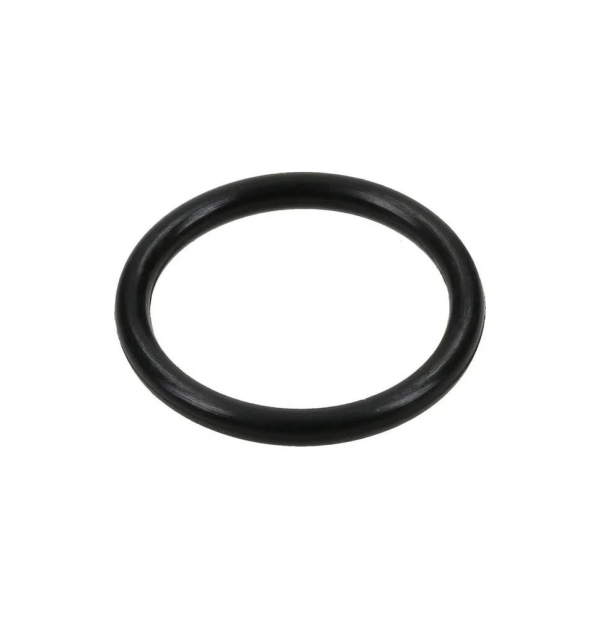

OR69503VP001 O-ring 69,5x3 mm FKM Viton 75 Shore Kramp 1 szt.
O-ring FKM (Viton) Kramp OR69503VP001, 69,5x3 mm, 75 Shore A przeznaczono do miejsc, w których wymagany jest dokładnie dobrany pierścień o przekroju 3 mm. Sprężysty materiał reaguje na docisk w rowku i ogranicza przepływ medium przez złącze. W ten sposób prawidłowy element wspiera szczelność pomp, obudów i połączeń technologicznych.
W porównaniu z typowymi uszczelnieniami nitrylowymi wykonanie FKM oferuje szersze możliwości przy pracy z wieloma olejami i w cieplejszym otoczeniu. Dobierając O-ring o średnicy wewnętrznej 69,5 mm i grubości 3 mm, zweryfikuj również kształt rowka oraz wymagania producenta maszyny.
Zastosowanie i dobór do maszyny
Pierścień O-ring stosuje się w odpowiednio zaprojektowanych połączeniach statycznych oraz w wybranych połączeniach ruchowych: w pompach, rozdzielaczach, siłownikach, zespołach hydraulicznych, obudowach i armaturze maszyn rolniczych, ogrodowych i przemysłowych. Możliwość użycia w konkretnej maszynie zależy od wymiarów gniazda, ciśnienia, medium, temperatury i rodzaju ruchu. Bez dokumentacji producenta nie przypisujemy o-ringu do określonych marek lub modeli maszyn.
Jak dobrać? Sprawdź średnicę wewnętrzną d1 = 69,5 mm oraz grubość sznura d2 = 3 mm. Teoretyczna średnica zewnętrzna nieodkształconego pierścienia wynosi 75,5 mm (d1 + 2 x d2), ale nie jest wymiarem gniazda montażowego. Uwzględnij tolerancje i zalecane ściśnięcie O-ringu dla konkretnej konstrukcji.
Dane techniczne
| Marka / producent | Kramp |
| Typ produktu | Pierścień uszczelniający O-ring |
| Numer katalogowy | OR69503VP001 |
| Kod EAN / GTIN | 8716106256181 |
| Materiał | FKM, kauczuk fluorowy (Viton) |
| Twardość elastomeru | 75 Shore A |
| Temperatura pracy katalogowa | -20 do +200 stopni C (zależnie od medium i warunków pracy) |
| Norma wymiarowa / wykonania | DIN 3771 |
| Przekrój | okrągły, bez sprężyny metalowej |
| Sposób uszczelniania | Dwustronny po ściśnięciu w odpowiednio dobranym rowku |
| Praca w ruchu | Statyczna; dynamiczna po weryfikacji warunków pracy |
| Środowisko zastosowania | Zespoły techniczne i hydrauliczne przy potwierdzonej zgodności medium |
| Ograniczenie materiału | Nie stosować z płynami hamulcowymi bez odrębnego potwierdzenia zgodności |
| Waga katalogowa | 4 g |
| Jednostka sprzedaży | 1 szt. |
| Zawartość opakowania | 1 pierścień O-ring |
Wymiary
| Wymiar nominalny d1 x d2 | 69,5x3 mm |
| Średnica wewnętrzna d1 | 69,5 mm |
| Grubość sznura d2 | 3 mm |
| Średnica zewnętrzna teoretyczna d3 = d1 + 2 x d2 | 75,5 mm (wartość obliczona, nie wymiar gniazda) |
| Rodzaj wymiarowania | Metryczny, wymiary pierścienia przed montażem |
| Przekrój poprzeczny | Kołowy, nominalnie 3 mm |
Montaż i wymiana
Przed montażem odłącz i zabezpiecz urządzenie, a w instalacji hydraulicznej usuń ciśnienie zgodnie z procedurą serwisową. Wyczyść rowek i powierzchnie współpracujące, usuń zadziory, sprawdź wymiary starego pierścienia i porównaj je z 69,5x3 mm.
Rozprowadź tylko środek montażowy zgodny z FKM oraz medium roboczym i załóż O-ring bez skręcenia oraz przeciągania po ostrych krawędziach. Zmontuj połączenie według instrukcji urządzenia, a następnie wykonaj kontrolę szczelności.
Nasi technicy serwisowi najczęściej wskazują na następujące objawy kwalifikujące pierścień do kontroli i ewentualnej wymiany:
- wyciek oleju lub innego medium w rejonie połączenia mimo prawidłowego dokręcenia,
- spłaszczenie przekroju, utrata elastyczności lub trwałe odkształcenie,
- pęknięcia, przecięcia, przetarcia lub wykruszenia powierzchni gumy,
- powracające nieszczelności po ponownym złożeniu i użyciu starego uszczelnienia.
Do konserwacji używaj środków zgodnych z FKM. Nie określamy uniwersalnego momentu dokręcania, szerokości rowka ani dopuszczalnego ciśnienia tylko na podstawie rozmiaru O-ringu; zależą one od konkretnego zespołu.
Numery identyfikacyjne
Zawartość oferty
1 szt. O-ringu Kramp OR69503VP001 w rozmiarze 69,5x3 mm, wykonany z FKM (Viton), 75 Shore A. Oferta dotyczy pojedynczego pierścienia, a nie zestawu.
Produkty powiązane
- OR6950390P001 - inny przekrój lub materiał; dobór po wymiarach
- OR69503P001 - inny przekrój lub materiał; dobór po wymiarach
- OR693VP001 - inny rozmiar wewnętrzny, ta sama grubość 3 mm i materiał FKM
- OR703VP001 - inny rozmiar wewnętrzny, ta sama grubość 3 mm i materiał FKM
Sprawdź również inne rozmiary uszczelniaczy
Pozycje w sekcjach powiązanych mają charakter porównawczy i nie są automatycznymi zamiennikami. Przed zmianą materiału lub wymiaru sprawdź wymagania producenta urządzenia.
Najczęściej zadawane pytania (FAQ)
Czy wymiary 69,5x3 mm oznaczają średnicę zewnętrzną? Nie. 69,5 mm to średnica wewnętrzna d1, a 3 mm to grubość przekroju d2. Teoretyczna średnica zewnętrzna wynosi 75,5 mm.
Czy ten O-ring pasuje do mojej maszyny rolniczej? Pasuje do połączenia zaprojektowanego na uszczelnienie 69,5x3 mm FKM 75 Shore A, jeżeli zgadzają się medium, ciśnienie i wymagania zabudowy. Bez katalogu konkretnej maszyny nie potwierdzamy zgodności po samej marce.
Czy Viton można stosować z płynem hamulcowym? Nie zakładaj zgodności. W dokumentacji tej grupy zaznaczono, że standardowego Vitonu nie należy stosować z płynami hamulcowymi; wybierz elastomer zalecany przez producenta instalacji.
Ile sztuk otrzymam i ile waży produkt? Oferta obejmuje 1 sztukę. Waga katalogowa dla kodu OR69503VP001 wynosi 4 g.
