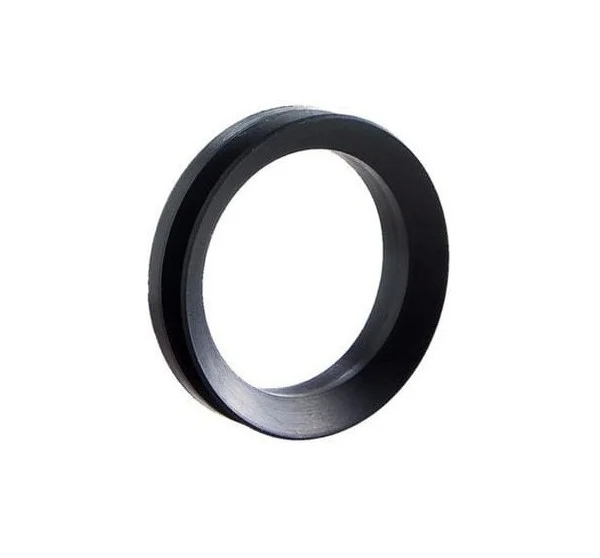

VR70SVP001 Pierścień V-ring 70 mm typ S FKM uszczelnienie osiowe Kramp 1 szt.
Uszczelnienie osiowe V-ring Kramp VR70SVP001, rozmiar nominalny 70 mm, typ S, elastomer FKM. Elastyczna warga dociska się do czoła powierzchni współpracującej, ograniczając przedostawanie się pyłu, wilgoci i zabrudzeń do chronionych łożysk oraz napędów. Dobrany do warunków pracy pierścień może ograniczyć liczbę napraw i przestojów maszyny.
FKM (Viton) wybrano tam, gdzie wymagana jest większa odporność na temperaturę, starzenie i wybrane media chemiczne niż typowo przy gumie NBR. Wariant profilu S dobierz do geometrii miejsca montażu; podobny rozmiar innego profilu nie oznacza automatycznej zamienności.
Zastosowanie i dobór do maszyny
Stosowany jako uszczelnienie czołowe pracujących wałów, dodatkowa ochrona łożysk, obudów przekładni, pomp i napędów w maszynach rolniczych, ogrodowych oraz urządzeniach przemysłowych. Pasuje do zespołów zaprojektowanych pod V-ring o danym profilu i wymiarach. Nie przypisujemy konkretnych marek ani modeli bez potwierdzenia producenta maszyny.
Dobór: wał powinien mieć średnicę 68-73 mm, pierścień niezmontowany średnicę wewnętrzną 63 mm, a szerokość montażowa od powierzchni czołowej powinna wynosić 12,3-14,7 mm. Rozmiar nominalny 70 mm jest nazwą rozmiaru handlowego i nie oznacza średnicy wewnętrznej swobodnego pierścienia.
Dane techniczne
| Marka / producent | Kramp |
| Rodzaj | Pierścień uszczelniający V-ring |
| Numer katalogowy | VR70SVP001 |
| Typ profilu | S |
| Budowa | S - ukośna tylna ścianka, szersza podstawa |
| Materiał | kauczuk fluorowy FKM (Viton) |
| Sposób uszczelniania | Warga osiowa współpracująca z czołem powierzchni prostopadłej do wału |
| Sprężyna dociskowa | Brak |
| Temperatura pracy katalogowa | -25 do +200 stopni C |
| Przeznaczenie ciśnieniowe | Uszczelnienie niemal bezciśnieniowe |
| Prędkość obwodowa | Do 7 m/s bez dodatkowego podparcia według informacji katalogowych grupy; powyżej uwzględnić konstrukcję zabezpieczającą |
| Waga z PricAT | 22 g |
| EAN / GTIN | 8716106204533 |
| Jednostka sprzedaży | 1 szt. |
Wymiary
| Rozmiar nominalny | 70 mm |
| Średnica wału (zakres) | 68-73 mm |
| Średnica wewnętrzna pierścienia przed montażem | 63 mm |
| Zalecana średnica czołowej powierzchni współpracującej | 86-91 mm |
| Szerokość profilu B | 15,5 mm |
| Grubość C | 6 mm |
| Wymiar osiowy po montażu B1 | 12,3-14,7 mm |
Montaż i wymiana
Wyłącz napęd i zabezpiecz go przed przypadkowym uruchomieniem. Oczyść powierzchnię wału i czoło elementu współpracującego z wargą, usuń zanieczyszczenia i sprawdź stan krawędzi. Załóż pierścień na wał bez ostrych narzędzi, kierując elastyczną wargę do uszczelnianej powierzchni czołowej. Ustaw odległość montażową zgodną z tabelą i sprawdź, czy pierścień nie jest skręcony ani zbyt mocno ściskany. Przy wyższej prędkości zastosuj odpowiednie zabezpieczenie i sprawdź pracę na biegu próbnym.
Podczas przeglądu zwróć uwagę na pęknięcia lub stwardnienie elastomeru, deformację wargi, ślady wilgoci i pyłu za uszczelnieniem oraz nadmierne ślady tarcia. Po demontażu zużytej części zaleca się nowy pierścień właściwego typu i rozmiaru; nie wymieniaj FKM na NBR wyłącznie na podstawie wymiarów.
Numery identyfikacyjne
- Kod katalogowy: VR70SVP001
- EAN / GTIN: 8716106204533
Zawartość oferty
1 sztuka V-ringu Kramp VR70SVP001, rozmiar nominalny 70 mm, typ S, materiał FKM. Cena dotyczy jednej sztuki. Pierścień jest elementem elastomerowym, bez metalowej sprężyny.
Produkty powiązane
Sprawdź również inne rozmiary uszczelniaczy
Produkty powiązane mają charakter porównawczy. Przed zakupem sprawdź rozmiar wału, rodzaj uszczelnienia, szerokość zabudowy i odporność elastomeru na temperaturę oraz medium. Sam rozmiar nominalny nie potwierdza zgodności dwóch różnych profili.
Najczęściej zadawane pytania (FAQ)
Czy rozmiar 70 mm oznacza średnicę otworu pierścienia? Nie. Średnica swobodna wynosi 63 mm, a zalecana średnica wału to 68-73 mm.
Czy profil S można zastąpić drugim typem? Tylko po sprawdzeniu geometrii montażu, szerokości i wymagań urządzenia. Oba profile mogą różnić się zabudową.
Jaką temperaturę wytrzymuje ten V-ring? Podany wariant FKM ma zakres katalogowy -25 do +200 stopni C; przy doborze trzeba również uwzględnić medium, ciśnienie i prędkość.
Czy w komplecie jest więcej pierścieni? Nie, oferta obejmuje dokładnie 1 sztukę pierścienia wskazanego numerem katalogowym.
