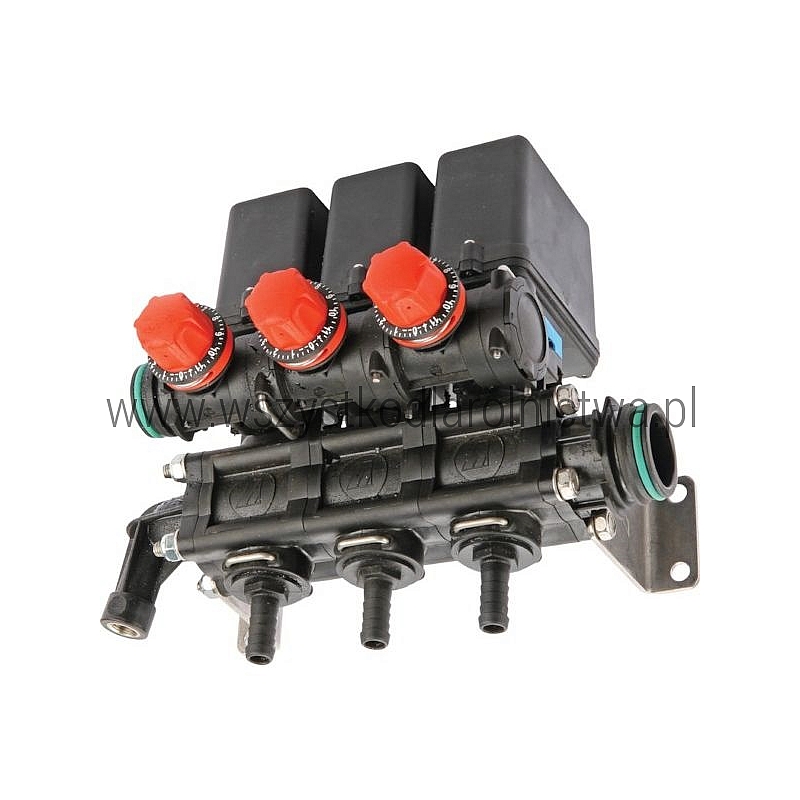

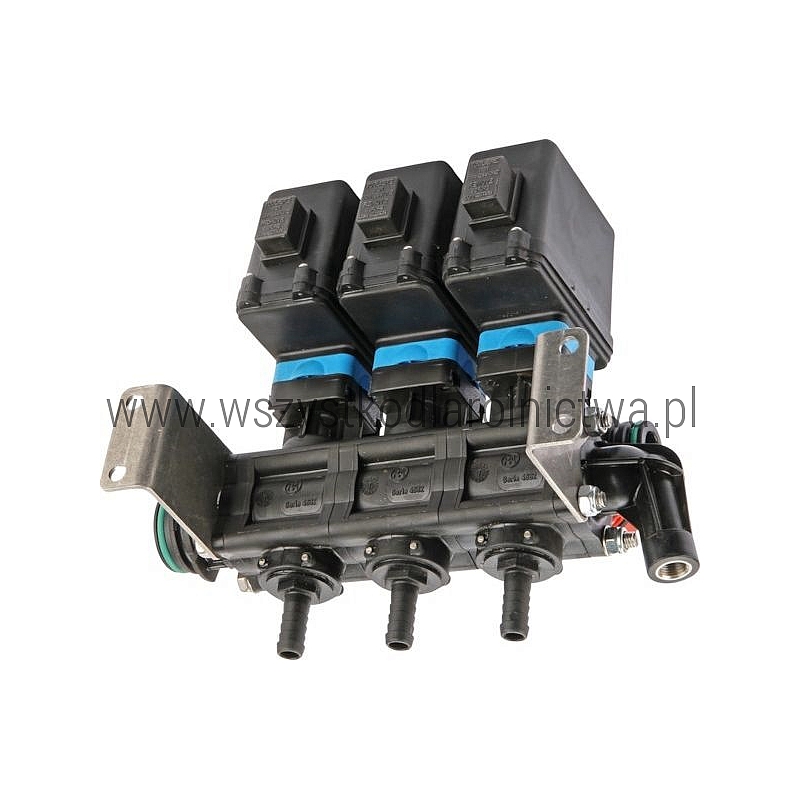

4715302P3CSKIT Elektryczna armatura regulacyjna 3 sekcje z przepływomierzem 140 l/min 20 bar ARAG

Opis produktu

ARAG 4715302P3CSKIT to kompletna elektryczna armatura regulacyjna przeznaczona do opryskiwaczy polowych wyposażonych w 3 niezależnie sterowane sekcje robocze.

Zestaw przeznaczony jest do instalacji o maksymalnym przepływie 140 l/min i ciśnieniu roboczym do 20 bar. Armatura wyposażona jest w przepływomierz, który umożliwia pomiar rzeczywistego przepływu cieczy i współpracę z odpowiednim komputerem sterującym opryskiwacza.

W skład zespołu wchodzą również filtr ciśnieniowy, zawór główny, proporcjonalny zawór regulacyjny oraz 3 elektryczne zawory sekcyjne z układem kompensacji.

Dane techniczne

Co znajduje się w zestawie?

Armatura 4715302P3CSKIT tworzy kompletny zespół regulacyjny obejmujący m.in.:

• zawór główny sterujący przepływem cieczy,
• zawór bezpieczeństwa / nadciśnieniowy,
• proporcjonalny zawór regulacyjny,
• filtr ciśnieniowy,
• przepływomierz do pomiaru przepływu cieczy,
• 3 elektrycznie sterowane zawory sekcyjne,
• kolektor stałego ciśnienia umożliwiający kompensację sekcji,
• przyłącza wejścia, obejścia oraz przyłącze manometru lub czujnika ciśnienia.

Zastosowanie

Armatura 4715302P3CSKIT przeznaczona jest przede wszystkim do opryskiwaczy polowych z belką podzieloną na 3 sekcje robocze.

Może być stosowana przy budowie lub modernizacji układu sterowania opryskiwacza oraz jako kompletny zespół zamienny, jeżeli parametry instalacji odpowiadają przepływowi do 140 l/min i maksymalnemu ciśnieniu 20 bar.

Przepływomierz – do czego służy?

Wbudowany w zespół przepływomierz mierzy ilość cieczy przepływającej przez instalację. Informacja o rzeczywistym przepływie może być przekazywana do współpracującego sterownika opryskiwacza.

Dzięki temu odpowiedni system sterowania może porównywać rzeczywisty przepływ z wymaganą dawką oprysku i odpowiednio sterować zaworem regulacyjnym.

Jak działa armatura?

Zawór główny odpowiada za doprowadzenie lub odcięcie cieczy roboczej. Proporcjonalny zawór regulacyjny zmienia przepływ w instalacji, natomiast przepływomierz dostarcza informacji o aktualnej ilości przepływającej cieczy.

Trzy elektryczne zawory sekcyjne umożliwiają niezależne włączanie i wyłączanie poszczególnych części belki opryskowej.

Układ kompensacji sekcji pomaga ograniczyć zmianę parametrów pracy pozostałych rozpylaczy po wyłączeniu jednej z sekcji.

Cechy produktu

• 3 niezależnie sterowane sekcje opryskowe,
• maksymalny przepływ 140 l/min,
• maksymalne ciśnienie 20 bar,
• przepływomierz w zestawie,
• filtr ciśnieniowy chroniący armaturę przed zanieczyszczeniami,
• elektrycznie sterowany zawór główny,
• proporcjonalna regulacja przepływu,
• 3 elektryczne zawory sekcyjne,
• kompensacja przepływu poszczególnych sekcji,
• modułowa konstrukcja umożliwiająca serwis poszczególnych elementów,
• przeznaczona do profesjonalnych instalacji opryskiwaczy polowych.

Montaż i uruchomienie

Podczas montażu należy zwrócić uwagę na prawidłowy kierunek przepływu cieczy, szczelność wszystkich przyłączy oraz prawidłowe podłączenie instalacji elektrycznej i sygnału przepływomierza do współpracującego sterownika.

Po zamontowaniu armatury należy przeprowadzić próbę szczelności, sprawdzić działanie zaworu głównego i wszystkich trzech sekcji oraz wykonać kalibrację układu zgodnie z wymaganiami zastosowanego sterownika opryskiwacza.

Naprawa i serwis

Modułowa konstrukcja pozwala na serwisowanie wielu elementów oddzielnie. W przypadku awarii pojedynczego zaworu, przepływomierza, filtra lub elementu regulacyjnego nie zawsze konieczna jest wymiana kompletnej armatury.

Przed rozpoczęciem naprawy należy wyłączyć pompę, całkowicie usunąć ciśnienie z instalacji i odłączyć zasilanie elektryczne. Po wykonaniu naprawy należy ponownie sprawdzić szczelność oraz prawidłowe działanie układu.

Numer produktu

4715302P3CSKIT

Produkty powiązane

• 4715302P3CSKIT – armatura regulacyjna 3-sekcyjna 140 l/min, 20 bar z przepływomierzem
• 4715302E1SKIT – armatura regulacyjna 3-sekcyjna 140 l/min, 20 bar
• 4715202E1SKIT – armatura regulacyjna 2-sekcyjna 120 l/min, 20 bar

Uwagi

Przed zakupem należy sprawdzić zgodność armatury z posiadanym sterownikiem, rodzajem instalacji elektrycznej, wymaganym zakresem przepływu oraz przyłączami hydraulicznymi.

Model 4715302P3CSKIT jest wersją 3-sekcyjną o przepływie do 140 l/min i ciśnieniu do 20 bar, wyposażoną w filtr ciśnieniowy oraz przepływomierz.

W zależności od konfiguracji instalacji odpowiednie żeńskie elementy przyłączy po stronie wyjściowej zaworów sekcyjnych mogą wymagać osobnego doboru.

FAQ

Ile sekcji obsługuje ARAG 4715302P3CSKIT?
Armatura posiada 3 elektrycznie sterowane zawory sekcyjne.

Jaki jest maksymalny przepływ?
Maksymalny przepływ armatury wynosi 140 l/min.

Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie wynosi 20 bar.

Czy zestaw posiada przepływomierz?
Tak. Model 4715302P3CSKIT jest wyposażony w przepływomierz, który umożliwia pomiar rzeczywistego przepływu cieczy w instalacji.
