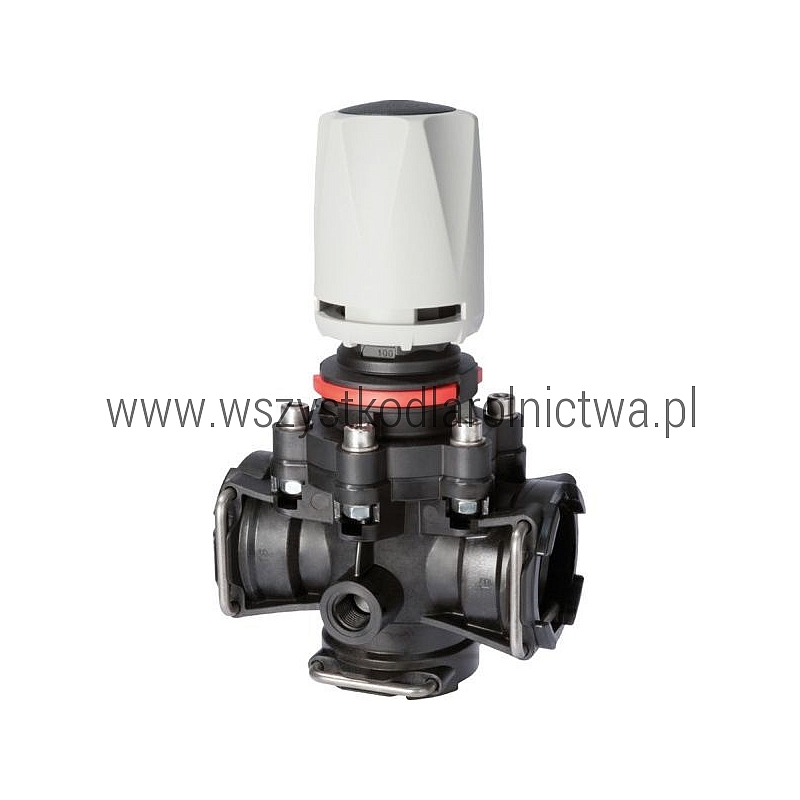

475551 Zawór regulacji maksymalnego ciśnienia 10 bar 200 l/min T5F ARAG 475

Opis produktu

ARAG 475551 to ręczny membranowy zawór regulacji maksymalnego ciśnienia z przyłączami widełkowymi T5 żeńskimi (T5 F). Przeznaczony jest do instalacji opryskowych wymagających regulacji i ograniczenia maksymalnego ciśnienia roboczego.

Zawór przekierowuje nadmiar cieczy na obejście, pomagając utrzymać ustawione ciśnienie w instalacji. Maksymalne ciśnienie robocze wynosi 10 bar, a maksymalny przepływ 200 l/min.

Konstrukcja z membraną rozdzielającą zapewnia wysoką czułość regulacji. Zawór posiada trzy przyłącza T5 F: wejście, wyjście oraz obejście (by-pass).

Dane techniczne

Zastosowanie

Zawór 475551 przeznaczony jest do regulacji i ograniczania maksymalnego ciśnienia w instalacjach cieczowych. Nadmiar przepływu kierowany jest przez przyłącze obejściowe z powrotem do odpowiedniej części układu.

Stosowany jest przede wszystkim w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• armaturze regulacyjnej opryskiwaczy,
• układach z pompami wymagającymi zaworu przelewowego,
• instalacjach cieczowych z przyłączami widełkowymi T5.

Zasada działania

Po ustawieniu wymaganej wartości zawór kontroluje maksymalne ciśnienie w instalacji. Gdy przepływ powoduje wzrost ciśnienia ponad ustawiony poziom, nadmiar cieczy zostaje skierowany przez obejście by-pass.

Membrana oddzielająca mechanizm regulacyjny poprawia czułość działania zaworu. Dzięki temu element może pełnić funkcję zabezpieczającą oraz regulacyjną w układzie cieczowym opryskiwacza.

Przyłącza T5 F

Model 475551 posiada trzy przyłącza widełkowe T5 F – żeńskie. Taki system umożliwia szybki montaż w kompatybilnej armaturze ARAG przy użyciu odpowiednich złączy, uszczelnień i widełek zabezpieczających.

Warianty zaworu ARAG 475

Cechy produktu

• ręczny zawór regulacji maksymalnego ciśnienia,
• seria ARAG 475,
• maksymalne ciśnienie 10 bar,
• maksymalny przepływ 200 l/min,
• trzy przyłącza widełkowe T5 F,
• membrana oddzielająca zapewniająca wysoką czułość regulacji,
• przekierowanie nadmiaru cieczy przez obejście,
• korpus z nylonu wzmocnionego włóknem szklanym,
• elementy wewnętrzne z Delrin® i stali nierdzewnej AISI 303,
• uszczelnienia Viton®.

Zawartość zestawu

1 szt. kompletnego zaworu regulacji maksymalnego ciśnienia ARAG 475551.

Elementy potrzebne do połączenia zaworu z pozostałą częścią instalacji należy dobrać odpowiednio do zastosowanych przyłączy T5.

Objawy zużycia lub uszkodzenia

• brak możliwości prawidłowego ustawienia ciśnienia,
• niestabilne ciśnienie podczas pracy opryskiwacza,
• nadmierny wzrost ciśnienia w instalacji,
• ciągły lub nieprawidłowy przepływ przez obejście,
• wyciek cieczy z korpusu lub połączeń,
• uszkodzenie membrany lub elementów regulacyjnych.

Czyszczenie i konserwacja

Zawór należy okresowo kontrolować oraz przepłukiwać czystą wodą, szczególnie po pracy ze środkami mogącymi pozostawiać osad.

Należy sprawdzać szczelność połączeń, stan elementów uszczelniających oraz swobodę działania mechanizmu regulacji. Nieprawidłowo działającego zaworu nie należy pozostawiać w instalacji zabezpieczającej przed nadmiernym ciśnieniem.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment instalacji, w którym zamontowany jest zawór.
3. Zdemontuj widełki zabezpieczające przyłącza.
4. Odłącz przewody wejściowy, wyjściowy oraz by-pass.
5. Wyjmij stary zawór i sprawdź stan uszczelnień oraz współpracujących przyłączy.
6. Zamontuj zawór 475551, zwracając uwagę na prawidłowe podłączenie poszczególnych przyłączy.
7. Zamontuj uszczelnienia i zabezpiecz wszystkie połączenia widełkami.
8. Uruchom instalację przy niskim ciśnieniu i sprawdź szczelność.
9. Ustaw wymagane ciśnienie robocze i sprawdź działanie zaworu oraz powrotu by-pass.

Produkty powiązane

• 4755506 – zawór regulacji maksymalnego ciśnienia 6 bar, 200 l/min, T5 F
• 475552 – zawór regulacji maksymalnego ciśnienia 20 bar, 200 l/min, T5 F
• 475551 – zawór regulacji ciśnienia 10 bar, 200 l/min, T5 F
• Przyłącza T5 – elementy do kompletowania połączeń instalacji
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 475551.
- Producent: ARAG.
- Seria: 475.
- Typ: ręczny membranowy zawór regulacji maksymalnego ciśnienia.
- Maksymalne ciśnienie: 10 bar.
- Maksymalny przepływ: 200 l/min.
- Przyłącze G1 / Ta: T5 F.
- Przyłącze G2 / Tb: T5 F.
- Przyłącze by-pass / Tc: T5 F.
- EAN: 8026834317918.
- Waga: 762 g / 0,762 kg.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić wymagane ciśnienie, wydajność oraz typ przyłączy zastosowanych w instalacji.

Najczęściej zadawane pytania

Jakie maksymalne ciśnienie obsługuje ARAG 475551?
Maksymalne ciśnienie dla tego wariantu wynosi 10 bar.

Jaki jest maksymalny przepływ zaworu?
Maksymalny przepływ wynosi 200 l/min.

Jakie przyłącza posiada 475551?
Zawór posiada trzy przyłącza widełkowe T5 F – żeńskie: wejście, wyjście oraz by-pass.

Do czego służy zawór 475551?
Służy do ręcznej regulacji maksymalnego ciśnienia i odprowadzania nadmiaru cieczy przez obejście, pomagając utrzymać właściwe ciśnienie w instalacji.

Czy zawór posiada membranę?
Tak. Jest to zawór membranowy, co zapewnia wysoką czułość regulacji.

Czy dostępne są inne wersje ciśnieniowe?
Tak. W tej rodzinie występują m.in. wariant 4755506 – 6 bar oraz 475552 – 20 bar.

Czy 475551 jest zaworem elektrycznym?
Nie. Jest to ręczny zawór regulacji maksymalnego ciśnienia.
