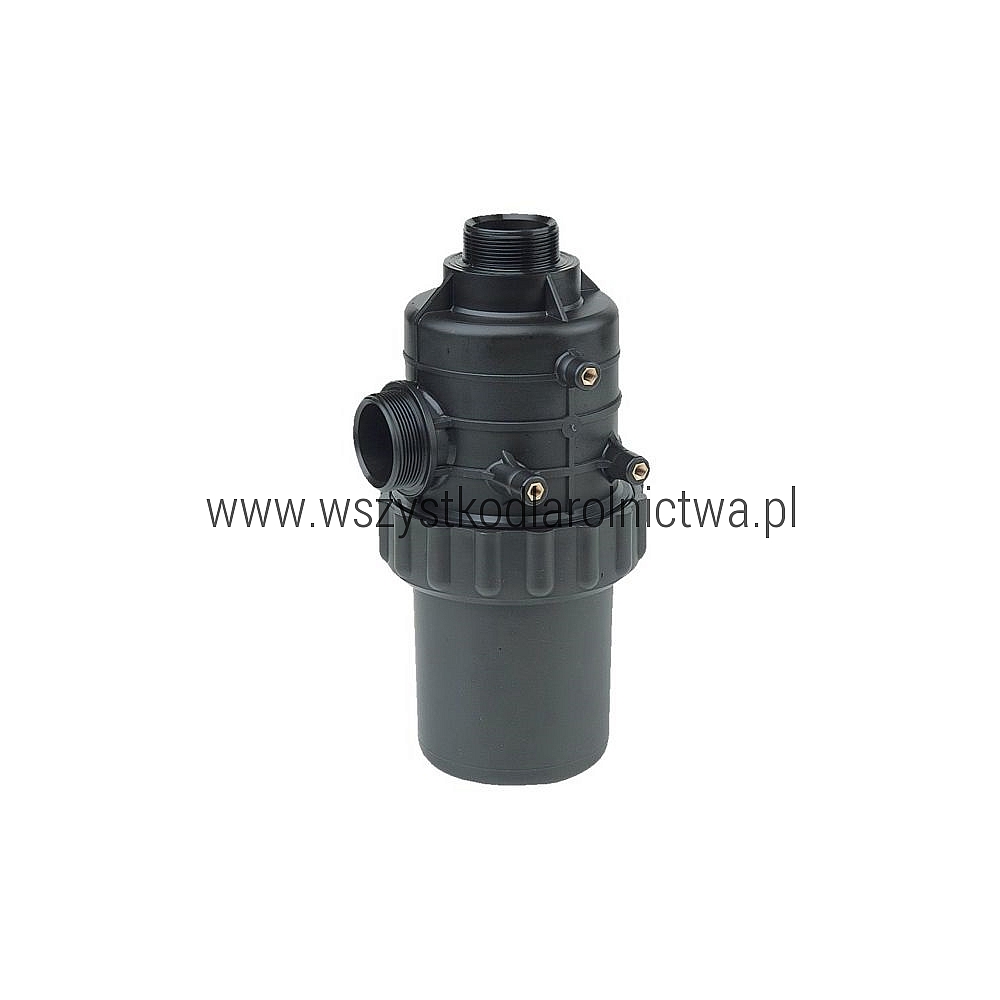

3172082 Filtr ssący ARAG 317 GZ 2 1/2" 32 Mesh Inox 200-260 l/min do opryskiwacza

Opis produktu

ARAG 3172082 to kompletny filtr ssący serii 317 przeznaczony do instalacji cieczowych opryskiwaczy. Filtr posiada przyłącze z gwintem zewnętrznym G 2 1/2" BSP oraz wkład filtracyjny ze stali nierdzewnej Inox 32 Mesh.

Filtr przeznaczony jest do instalacji o wydajności 200–260 l/min. Powierzchnia filtracyjna wkładu wynosi 289 cm², co pozwala skutecznie zatrzymywać większe zanieczyszczenia przed pompą i dalszymi elementami układu opryskowego.

Obudowa wykonana jest z polipropylenu, a standardowe uszczelnienia z EPDM. Filtr dostarczany jest z wkładem filtracyjnym oznaczonym zgodnie z systemem kolorystycznym – dla 32 Mesh stosowany jest wkład czerwony.

Produkt marki ARAG, przeznaczony do montażu po stronie ssawnej instalacji opryskiwacza, gdzie zabezpiecza pompę oraz pozostałe elementy układu przed większymi zanieczyszczeniami.

Dane techniczne

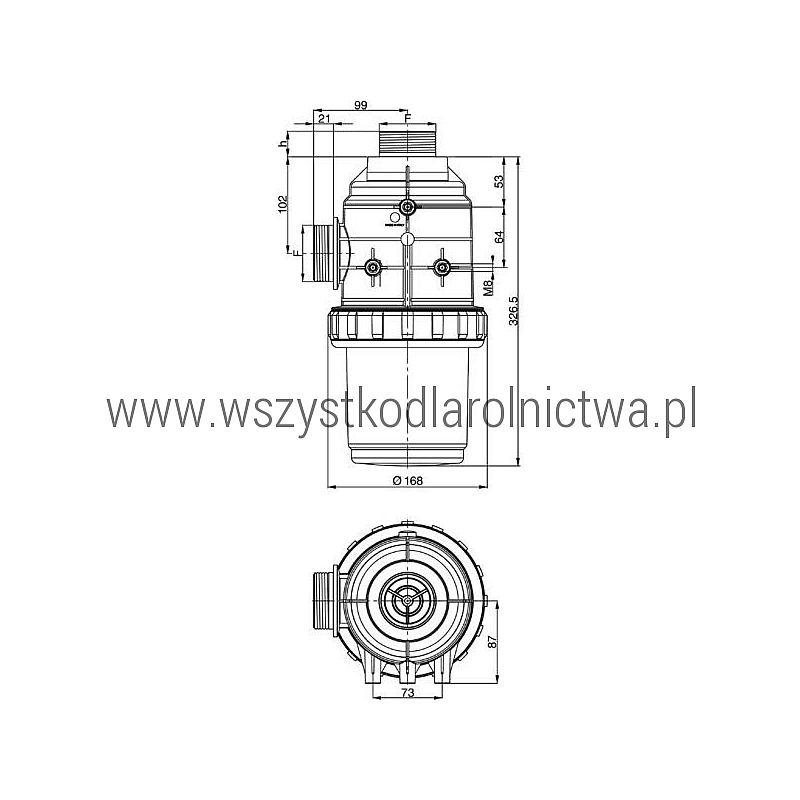

Wymiary

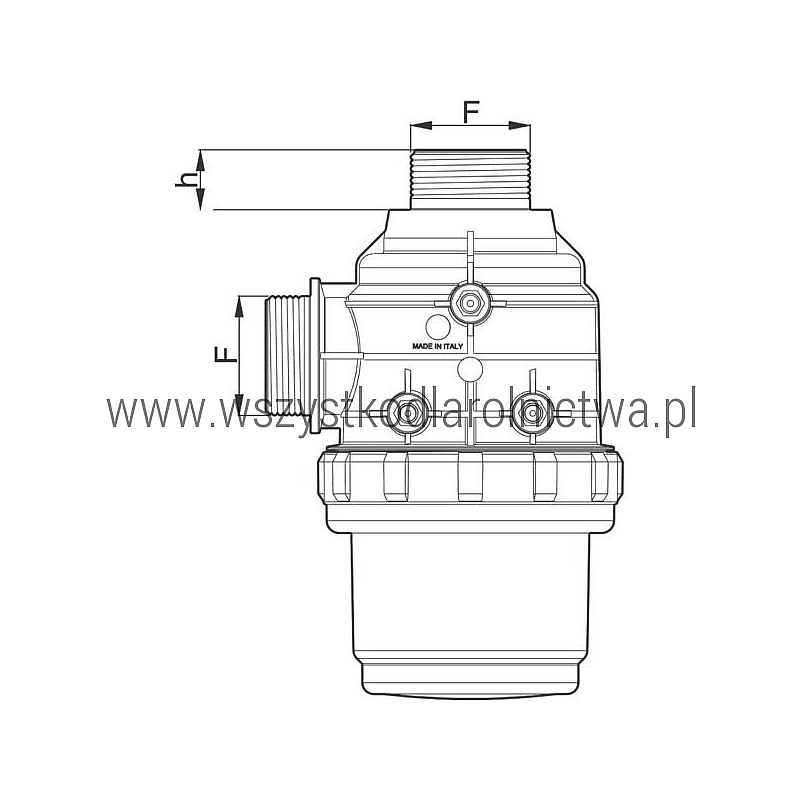

Pomoc w doborze – jak dobrać rozmiar gwintu?

W filtrach i złączkach instalacji opryskowych oznaczenie gwintu w calach jest rozmiarem nominalnym. Nie należy przeliczać go bezpośrednio według zasady 1" = 25,4 mm.

Dla filtra ARAG 3172082 stosowany jest gwint G 2 1/2" BSP. Średnica zewnętrzna współpracującego gwintu wynosi orientacyjnie około 75,2 mm.

Ważne: zwykłe przeliczenie 2 1/2" × 25,4 daje 63,5 mm, jednak nie jest to rzeczywista średnica gwintu G 2 1/2" BSP. Przy pomiarze suwmiarką gwint zewnętrzny powinien mieć około 75,2 mm.

Co oznacza 32 Mesh?

Wartość 32 Mesh określa gęstość siatki filtracyjnej. Wkład posiada 32 oczka na jeden cal długości siatki. Jest to filtracja stosowana po stronie ssawnej, której zadaniem jest zatrzymanie większych zanieczyszczeń przed pompą.

Wkład wykonany jest ze stali nierdzewnej Inox, dzięki czemu nadaje się do wielokrotnego czyszczenia i dalszego użytkowania, o ile siatka nie jest mechanicznie uszkodzona.

Funkcja filtra ssącego

Filtr ssący montowany jest przed pompą opryskiwacza i zabezpiecza ją przed zanieczyszczeniami pobieranymi ze zbiornika. Ogranicza ryzyko przedostania się większych cząstek do pompy, zaworów, przepływomierzy i dalszych elementów instalacji.

Regularne czyszczenie wkładu pomaga zachować prawidłowy przepływ cieczy i ograniczyć spadki wydajności instalacji.

Zastosowanie / Pasuje do

Filtr ARAG 3172082 może być stosowany w instalacjach opryskowych wymagających:

• filtra ssącego o przepływie 200–260 l/min,
• przyłącza gwintowanego G 2 1/2" BSP,
• filtracji 32 Mesh,
• wkładu ze stali nierdzewnej,
• dużej powierzchni filtracyjnej 289 cm².

Typowe zastosowania:

• opryskiwacze polowe,
• opryskiwacze sadownicze,
• duże instalacje cieczowe opryskiwaczy,
• instalacje z pompami wymagającymi wydajnego filtra po stronie ssawnej,
• układy wykorzystujące armaturę ARAG.

Filtr ma zastosowanie uniwersalne pod względem marki maszyny. O prawidłowym dopasowaniu decydują przede wszystkim rozmiar przyłącza, wymagana wydajność oraz stopień filtracji.

Dobór produktu

Przed zakupem sprawdź:

• numer starego filtra – 3172082 lub wcześniejsze oznaczenie 317082,
• gwint przyłączeniowy – G 2 1/2" BSP,
• orientacyjną średnicę zewnętrzną gwintu – ok. 75,2 mm,
• wydajność instalacji – 200–260 l/min,
• stopień filtracji – 32 Mesh,
• rodzaj wkładu – Inox.

Uwaga: filtry tej samej serii 317 występują z różnymi gwintami oraz wkładami 32, 50 i 80 Mesh. Przy wyborze należy porównać wszystkie parametry, a nie tylko wygląd obudowy.

Rodzina produktów / Warianty ARAG serii 317

Jeżeli potrzebny jest filtr z tym samym przyłączem G 2 1/2", ale gęstszą siatką, wariant 3172083 posiada wkład 50 Mesh.

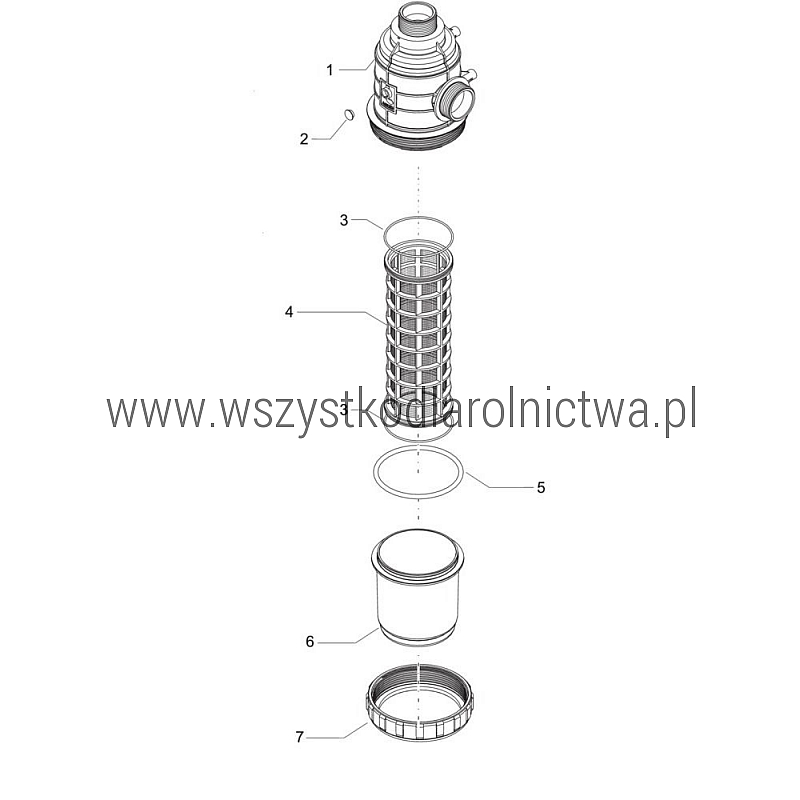

Wkład filtracyjny

W filtrze 3172082 stosowany jest czerwony wkład ze stali nierdzewnej 32 Mesh. Oryginalnym elementem serwisowym ARAG jest:

• 3172002030 / 3172002.030 – wkład filtracyjny Ø108 x 286 mm, czerwony, Inox 32 Mesh.

Przy wymianie samego wkładu należy sprawdzić również stan uszczelek oraz powierzchni uszczelniających obudowy filtra.

Numery porównawcze / OEM

• 3172082 – aktualny numer produktu
• 317082 – wcześniejszy numer / numer zastąpiony

Cechy produktu

• oryginalny filtr ssący ARAG,
• seria 317,
• gwint zewnętrzny G 2 1/2" BSP,
• przepływ 200–260 l/min,
• wkład Inox 32 Mesh,
• powierzchnia filtracyjna 289 cm²,
• czerwone oznaczenie wkładu,
• obudowa z polipropylenu,
• standardowe uszczelnienie EPDM,
• duża powierzchnia filtracji do wydajnych instalacji opryskowych.

Zawartość zestawu

1 szt. kompletnego filtra ssącego ARAG 3172082 wraz z wkładem filtracyjnym Inox 32 Mesh.

Objawy zabrudzenia lub zużycia filtra

• spadek wydajności pompy,
• ograniczony przepływ cieczy,
• problemy z utrzymaniem prawidłowego ciśnienia instalacji,
• widoczne zanieczyszczenie siatki filtracyjnej,
• mechaniczne uszkodzenie wkładu,
• nieszczelność obudowy lub uszczelnień,
• zasysanie powietrza do instalacji.

Kontrola i konserwacja

Wkład filtra należy regularnie wyjmować i czyścić. Częstotliwość kontroli zależy od jakości cieczy, czystości zbiornika oraz intensywności użytkowania opryskiwacza.

Siatkę Inox należy czyścić tak, aby nie uszkodzić jej mechanicznie. Przy każdym demontażu warto sprawdzić stan uszczelek i powierzchni obudowy.

Uszkodzony, rozerwany lub trwale zdeformowany wkład powinien zostać wymieniony, ponieważ nie zapewnia prawidłowej ochrony pompy.

Sposób wymiany / czyszczenia wkładu

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Odłącz dopływ cieczy lub zamknij odpowiedni zawór zbiornika.
3. Odkręć dolną część obudowy filtra.
4. Wyjmij wkład filtracyjny.
5. Dokładnie oczyść wkład oraz wnętrze obudowy.
6. Sprawdź, czy siatka nie jest przerwana lub zdeformowana.
7. Skontroluj stan O-ringów i pozostałych uszczelnień.
8. Zamontuj czysty lub nowy wkład we właściwej pozycji.
9. Zamknij obudowę filtra.
10. Uruchom instalację i sprawdź szczelność oraz prawidłowy przepływ.

Produkty powiązane

• 3172002030 / 3172002.030 – czerwony wkład filtracyjny Inox 32 Mesh Ø108 x 286 mm
• 3172083 – filtr ssący ARAG G 2 1/2" Inox 50 Mesh 200–260 l/min
• 3172072 – filtr ssący ARAG G 2" Inox 32 Mesh 200–260 l/min
• G11046 – O-ring EPDM wkładu filtra
• Filtry i części ARAG serii 317
• ARAG – pozostałe części instalacji opryskowych

Uwagi

Numer 317082 jest wcześniejszym oznaczeniem produktu zastąpionym przez 3172082. Przy wymianie starszego filtra należy dodatkowo sprawdzić sposób zabudowy i dostępne miejsce w instalacji.

Najczęściej zadawane pytania

Jaki gwint ma filtr ARAG 3172082?
Filtr posiada przyłącze z gwintem zewnętrznym G 2 1/2" BSP.

Ile mierzy w milimetrach gwint G 2 1/2"?
Średnica zewnętrzna gwintu wynosi orientacyjnie około 75,2 mm. Nie należy stosować prostego przeliczenia 2 1/2" = 63,5 mm, ponieważ rozmiary gwintów BSP są nominalne.

Jaki wkład znajduje się w filtrze?
Filtr wyposażony jest w czerwony wkład ze stali nierdzewnej Inox 32 Mesh o powierzchni filtracyjnej 289 cm².

Jaka jest wydajność filtra?
ARAG podaje zakres przepływu 200–260 l/min.

Jaki wkład zamienny pasuje do 3172082?
Oryginalny wkład 32 Mesh ma numer 3172002030 / 3172002.030.

Czym różni się 3172082 od 3172083?
Oba filtry mają gwint G 2 1/2" i wydajność 200–260 l/min. Model 3172082 posiada wkład Inox 32 Mesh, natomiast 3172083 posiada gęstszy wkład Inox 50 Mesh.

Gdzie montuje się filtr ssący?
Filtr montowany jest po stronie ssawnej instalacji, przed pompą opryskiwacza, aby ograniczyć przedostawanie się większych zanieczyszczeń do pompy i dalszych elementów układu.
