8730011 Elektrozawór sekcyjny 12V 20 bar 120 l/min z powrotem kalibrowanym ARAG 873

Opis produktu

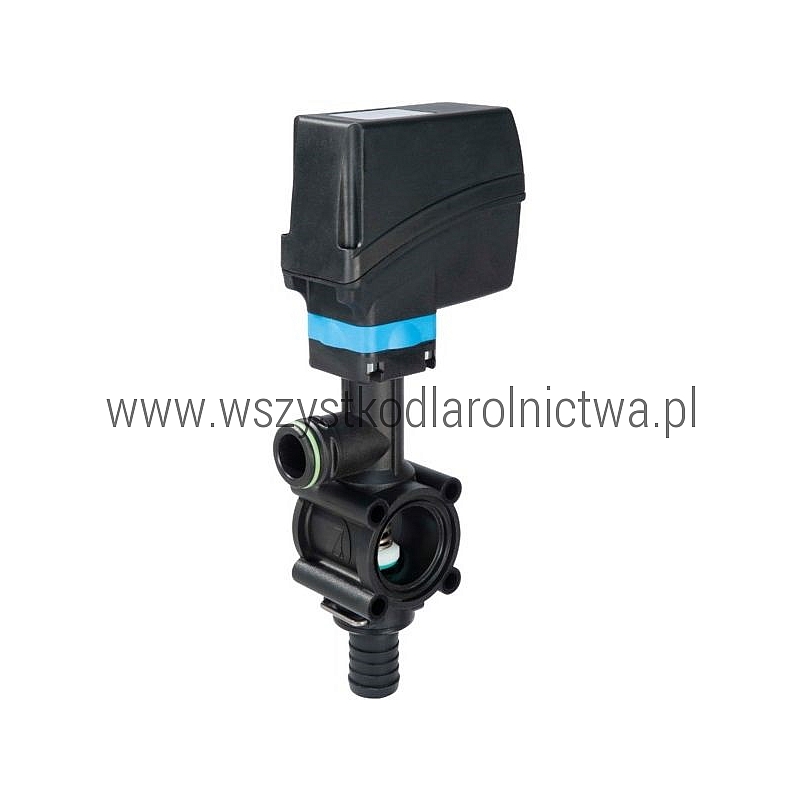

ARAG 8730011 to elektrycznie sterowany zawór sekcyjny belki opryskowej z serii 873, przeznaczony do sterowania przepływem cieczy w opryskiwaczach.

Zawór pracuje z napięciem 12 V, zapewnia maksymalny przepływ 120 l/min i może pracować przy ciśnieniu do 20 bar. Czas przełączenia wynosi około 0,6 s.

Wersja 8730011 jest przystosowana do współpracy z kolektorem powrotów kalibrowanych. Rozwiązanie to pozwala utrzymać prawidłowe parametry pracy instalacji po wyłączeniu poszczególnych sekcji belki.

Dane techniczne

Zastosowanie

Elektrozawór 8730011 służy do elektrycznego otwierania i zamykania pojedynczej sekcji belki opryskowej.

Stosowany jest m.in. w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• zespołach sterujących ARAG serii 873,
• instalacjach z elektrycznym sterowaniem sekcjami belki,
• układach wyposażonych w kolektor powrotów kalibrowanych.

Powrót kalibrowany

Model 8730011 jest przystosowany do podłączenia kolektora powrotów kalibrowanych. Jest to istotna różnica w stosunku do wersji ON/OFF 8730001.

Po odpowiednim wyregulowaniu układu powrót kalibrowany kompensuje przepływ po wyłączeniu danej sekcji. Pozwala to ograniczyć zmiany parametrów pracy pozostałych aktywnych sekcji opryskiwacza.

8730011 a 8730001

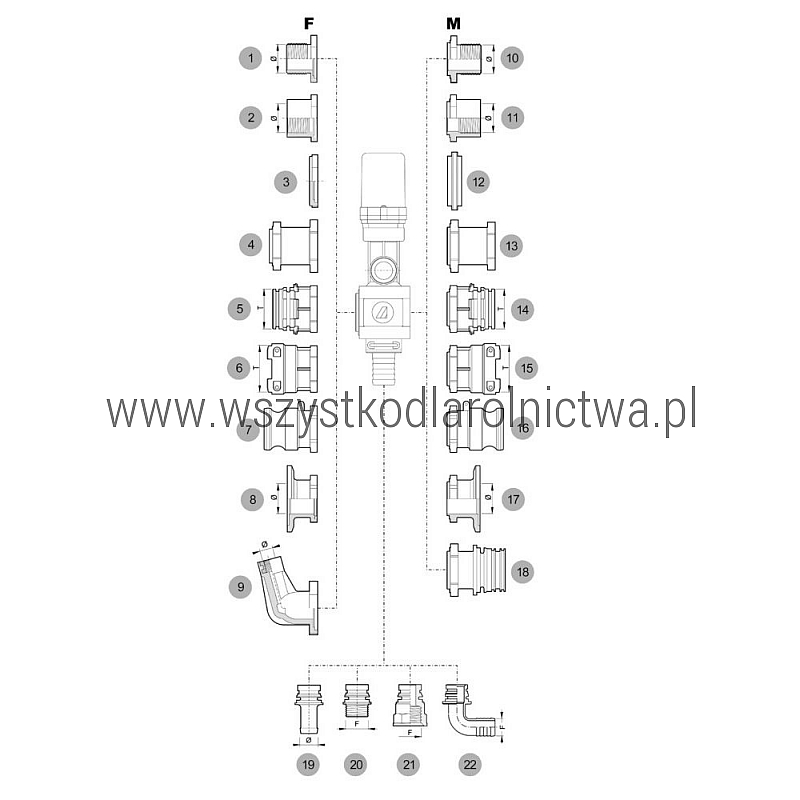

Zespoły zaworów serii 873 z powrotami kalibrowanymi

Zawór 8730011 może być stosowany jako element modułowych zespołów sterujących serii 873. W zależności od konfiguracji dostępne są zespoły od 2 do 7 sekcji.

Budowa

Korpus zaworu wykonany jest ze wzmocnionego nylonu. Elementy wewnętrzne wykonano z tworzywa Delrin oraz stali nierdzewnej AISI 303, a zastosowane uszczelnienia wykonane są z materiału Viton.

Zawór posiada również wewnętrzne zabezpieczenie elektryczne z możliwością resetowania przez odłączenie zasilania.

Cechy produktu

• oryginalny produkt ARAG,
• seria 873,
• elektryczne sterowanie sekcją belki,
• zasilanie 12 V / 0,5 A,
• maksymalny przepływ 120 l/min,
• maksymalne ciśnienie 20 bar,
• czas przełączenia około 0,6 s,
• możliwość współpracy z kolektorem powrotów kalibrowanych,
• uszczelnienia Viton,
• korpus ze wzmocnionego nylonu,
• elementy wewnętrzne z Delrinu i stali nierdzewnej AISI 303.

Zawartość zestawu

1 szt. elektrozaworu sekcyjnego ARAG 8730011.

Objawy zużycia lub uszkodzenia

• zawór nie otwiera lub nie zamyka sekcji,
• opóźniona lub nieregularna reakcja na sterowanie,
• wyciek cieczy z korpusu lub połączeń,
• brak szczelnego odcięcia przepływu,
• nieprawidłowa praca powrotu kalibrowanego,
• brak reakcji silnika po podaniu napięcia,
• uszkodzenie przewodów, złącza lub elementów mechanicznych zaworu.

Sposób wymiany

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. Odłącz zasilanie elektryczne zaworu.
3. Odłącz przewody cieczowe oraz połączenie powrotu kalibrowanego.
4. Zdemontuj uszkodzony zawór z zespołu sterującego.
5. Sprawdź stan O-ringów, uszczelek oraz elementów połączeniowych.
6. Oczyść powierzchnie połączeń.
7. Zamontuj nowy zawór ARAG 8730011.
8. Podłącz przewody cieczowe i elektryczne.
9. Po uruchomieniu instalacji sprawdź szczelność i działanie zaworu.
10. Jeżeli zawór współpracuje z powrotem kalibrowanym, sprawdź i w razie potrzeby ponownie ustaw jego regulację.

Produkty powiązane

• 465900060 – pierścień uszczelniający O-ring 18,77x1,78 mm Viton ARAG
• 465900180 – uszczelka Viton zaworu ARAG
• G11058V – pierścień uszczelniający O-ring 25,7x2,62 mm Viton ARAG
• 010003 – widełki połączeniowe 3/4" ARAG
• 8650900 – silnik elektryczny zaworu ARAG
• 8730001 – elektrozawór sekcyjny ARAG 873 w wersji ON/OFF
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 8730011.
- Producent: ARAG.
- Seria: 873.
- Typ: elektrozawór sekcyjny.
- Napięcie: 12 V.
- Pobór prądu: 0,5 A.
- Maksymalne ciśnienie: 20 bar.
- Maksymalny przepływ: 120 l/min.
- Czas przełączenia: 0,6 s.
- Średnica przyłącza po stronie tłocznej: 25 mm.
- Powrót kalibrowany: możliwość podłączenia.
- Uszczelnienia: Viton.
- Waga: 775 g / 0,775 kg.
- EAN: 8026834325821.
- Poprzedni numer: 473011.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy porównać numer zaworu oraz konfigurację zespołu sterującego.

Najczęściej zadawane pytania

Jakie parametry ma ARAG 8730011?
Zawór pracuje przy napięciu 12 V, maksymalnym ciśnieniu 20 bar i przepływie do 120 l/min.

Czy 8730011 posiada możliwość podłączenia powrotu kalibrowanego?
Tak. Ten wariant jest przeznaczony do współpracy z kolektorem powrotów kalibrowanych.

Czym różni się 8730011 od 8730001?
Model 8730011 umożliwia współpracę z powrotem kalibrowanym, natomiast 8730001 jest wersją ON/OFF bez tego rozwiązania.

Jaki jest czas przełączenia zaworu?
Czas otwarcia lub zamknięcia wynosi około 0,6 sekundy.

Czy numer 473011 odpowiada temu produktowi?
Tak. 473011 jest wcześniejszym numerem zastąpionym przez 8730011.

Czy zawór można naprawiać?
Tak. Do zaworu dostępne są oddzielne części serwisowe, między innymi uszczelnienia, widełki połączeniowe oraz silnik elektryczny.
