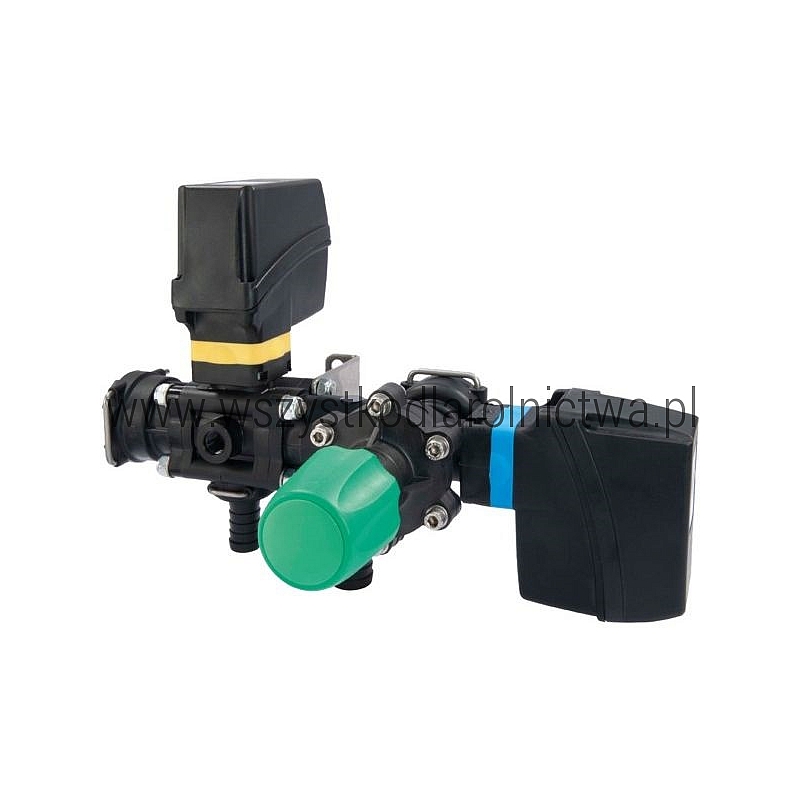

871520D50 Główny zawór sterujący z elektrycznym zaworem proporcjonalnym 60 l/min 20 bar T5 ARAG 871

Opis produktu

ARAG 871520D50 to główny zespół sterujący wyposażony w elektryczny zawór główny serii 871 oraz elektryczny zawór regulacyjny proporcjonalny serii 863. Przeznaczony jest do elektrycznie sterowanej armatury opryskiwaczy.

Zawór główny odpowiada za szybkie otwieranie i zamykanie dopływu cieczy do instalacji roboczej, natomiast zawór proporcjonalny umożliwia płynną regulację przepływu. Wersja 871520D50 posiada zawór proporcjonalny o przepływie do 60 l/min.

Zespół pracuje przy maksymalnym ciśnieniu 20 bar, jest zasilany napięciem 12 V i posiada przyłącze widełkowe T5 żeńskie.

Dane techniczne

Zastosowanie

Zespół 871520D50 przeznaczony jest do sterowania głównym przepływem oraz regulacji ilości cieczy w instalacji opryskiwacza.

Stosowany jest przede wszystkim w:

• opryskiwaczach polowych,
• elektrycznie sterowanej armaturze opryskowej,
• układach wymagających głównego zaworu ON/OFF,
• układach z elektryczną regulacją proporcjonalną,
• instalacjach wykorzystujących przyłącza widełkowe T5,
• instalacjach pracujących przy ciśnieniu do 20 bar.

Dwie funkcje w jednym zespole

Zawór główny steruje dopływem cieczy do instalacji roboczej. Po otwarciu ciecz kierowana jest do obiegu roboczego, natomiast po zamknięciu może zostać skierowana z powrotem do zbiornika. Zawór posiada również regulowany zawór maksymalnego ciśnienia.

Zawór proporcjonalny służy do płynnej zmiany przepływu cieczy. W wersji 871520D50 zastosowano zawór serii 863 o maksymalnym przepływie 60 l/min i czasie regulacji około 14 sekund.

Główne elementy zespołu

Warianty zespołu ARAG 871

Elementy przyłączeniowe i części współpracujące

Cechy produktu

• główny elektryczny zespół sterujący ARAG,
• seria 871,
• zawór główny i zawór proporcjonalny w jednym zespole,
• maksymalne ciśnienie 20 bar,
• zasilanie 12 V,
• pobór prądu zespołu 1 A,
• przepływ zaworu głównego do 150 l/min przy 3 bar,
• szybkie przełączenie zaworu głównego – około 0,6 s,
• przepływ zaworu proporcjonalnego do 60 l/min,
• czas regulacji zaworu proporcjonalnego około 14 s,
• przyłącze widełkowe T5 żeńskie,
• modułowa budowa umożliwiająca wymianę poszczególnych elementów zespołu.

Zawartość zestawu

1 szt. kompletnego głównego zespołu sterującego ARAG 871520D50 z elektrycznym zaworem proporcjonalnym.

Przyłącza węży i pozostałe elementy montażowe należy dobrać odpowiednio do konfiguracji instalacji opryskiwacza.

Objawy zużycia lub uszkodzenia

• brak reakcji zaworu głównego na sterowanie,
• zawór główny nie otwiera lub nie zamyka całkowicie przepływu,
• brak płynnej regulacji przepływu,
• niestabilne ciśnienie lub wydatek cieczy,
• zawór proporcjonalny zatrzymuje się w jednym położeniu,
• wyciek cieczy z korpusu lub połączeń,
• uszkodzenie przewodów lub napędów elektrycznych.

Czyszczenie i konserwacja

Po zakończeniu pracy instalację należy dokładnie przepłukać czystą wodą. Osady i pozostałości cieczy roboczej mogą ograniczać swobodną pracę zaworów oraz powodować szybsze zużycie elementów uszczelniających.

Należy okresowo kontrolować szczelność połączeń, stan przewodów elektrycznych i uszczelnień oraz prawidłową reakcję zaworu głównego i proporcjonalnego na polecenia sterowania.

Sposób wymiany

1. Wyłącz zasilanie elektryczne opryskiwacza.
2. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
3. Opróżnij fragment układu, w którym zamontowany jest zespół.
4. Oznacz przewody cieczowe oraz elektryczne przed ich odłączeniem.
5. Odłącz zasilanie elektryczne zespołu.
6. Zdemontuj zabezpieczenia połączeń widełkowych i odłącz przewody cieczowe.
7. Zdemontuj stary zespół sterujący.
8. Sprawdź stan adapterów, przyłączy, widełek i uszczelnień.
9. Zamontuj nowy zespół 871520D50.
10. Podłącz instalację cieczową i elektryczną zgodnie z wcześniejszym oznaczeniem.
11. Uruchom instalację przy niskim ciśnieniu i wykonaj próbę szczelności.
12. Sprawdź prawidłowe otwieranie i zamykanie zaworu głównego oraz płynną pracę zaworu proporcjonalnego.

Produkty powiązane

• 8710502 – elektryczny zawór główny 20 bar, 150 l/min
• 8630022 – elektryczny zawór regulacyjny proporcjonalny 60 l/min
• 8630022S – zawór proporcjonalny 60 l/min do systemów BRAVO / DELTA
• 463000157 – adapter przyłączeniowy T5 do serii 863 / 463
• 010005 – widełka zabezpieczająca T5 – 1 1/4"
• G10071V – O-ring 39,34x2,62 mm Viton
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 871520D50.
- Poprzedni numer: 471520D50.
- Producent: ARAG.
- Seria: 871.
- Typ: główny zawór sterujący z elektrycznym zaworem proporcjonalnym.
- Maksymalne ciśnienie: 20 bar.
- Zasilanie: 12 V.
- Pobór prądu: 1 A.
- Maks. przepływ zaworu głównego: 150 l/min przy 3 bar.
- Czas przełączenia zaworu głównego: 0,6 s.
- Maks. przepływ zaworu proporcjonalnego: 60 l/min.
- Czas regulacji zaworu proporcjonalnego: 14 s.
- Przyłącze: T5 żeńskie.
- EAN: 8026834331044.
- Waga: 2747 g / 2,747 kg.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy porównać pełny numer produktu, przepływ zaworu proporcjonalnego, ciśnienie oraz rodzaj przyłącza z armaturą zastosowaną w opryskiwaczu.

Najczęściej zadawane pytania

Co to jest ARAG 871520D50?
Jest to główny elektryczny zespół sterujący składający się z zaworu głównego serii 871 oraz elektrycznego zaworu proporcjonalnego serii 863.

Jaki przepływ ma zawór proporcjonalny?
W modelu 871520D50 maksymalny przepływ zaworu proporcjonalnego wynosi 60 l/min.

Jaki przepływ ma zawór główny?
Maksymalny przepływ zaworu głównego wynosi 150 l/min przy 3 bar.

Jakie jest maksymalne ciśnienie?
Maksymalne ciśnienie pracy zespołu wynosi 20 bar.

Jakie jest napięcie zasilania?
Zespół pracuje z napięciem 12 V.

Jak szybko działa zawór główny?
Czas przełączenia zaworu głównego wynosi około 0,6 sekundy.

Jaki jest czas regulacji zaworu proporcjonalnego?
Czas regulacji wynosi około 14 sekund.

Czy 471520D50 i 871520D50 oznaczają ten sam produkt?
Numer 471520D50 jest wcześniejszym numerem odniesienia dla produktu 871520D50.
