46305451 Zespół zaworów sterujących mechaniczny 4-sekcyjny T5 20 bar ARAG 463

Opis produktu

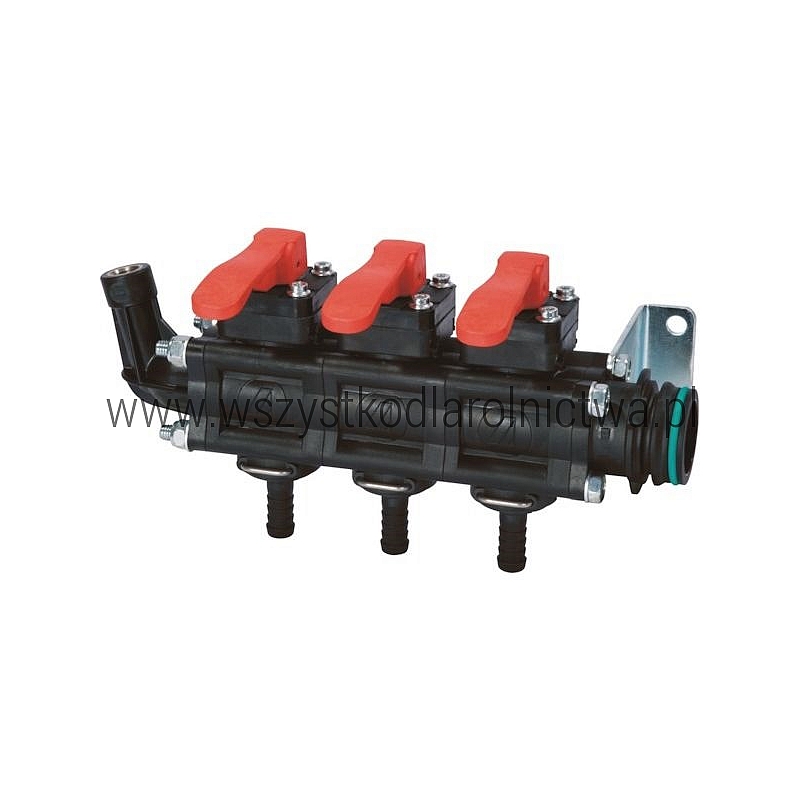

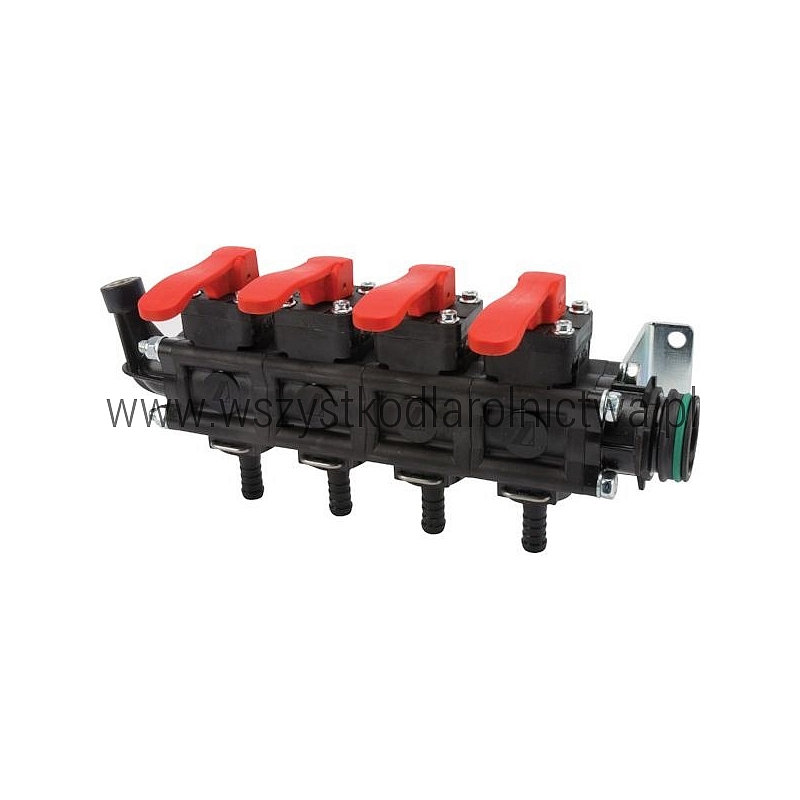

ARAG 46305451 to kompletny 4-sekcyjny zespół ręcznie sterowanych zaworów przeznaczony do instalacji cieczowych opryskiwaczy polowych.

Zespół umożliwia ręczne otwieranie i zamykanie 4 niezależnych sekcji opryskowych. Poszczególne sekcje obsługiwane są mechanicznie za pomocą dźwigni.

Model posiada przyłącze widełkowe T5, króćce po stronie tłocznej o średnicy 13 mm oraz maksymalne ciśnienie robocze 20 bar.

Wersja 46305451 jest wykonaniem bez kolektora stałego ciśnienia / powrotu kalibrowanego. Przy doborze należy zwrócić na to uwagę, ponieważ w rodzinie ARAG 463 występują również zespoły wyposażone w kompensację ciśnienia.

Dane techniczne

Zastosowanie

Zespół 46305451 przeznaczony jest do ręcznego sterowania przepływem cieczy do poszczególnych sekcji belki opryskowej.

Stosowany jest przede wszystkim w:

• opryskiwaczach polowych,
• 4-sekcyjnych układach opryskowych,
• ręcznie sterowanej armaturze opryskiwaczy,
• instalacjach cieczowych wykorzystujących system przyłączy ARAG T5,
• naprawach i modernizacjach zespołów zaworowych serii ARAG 463.

Sterowanie 4 sekcjami opryskiwacza

Zespół składa się z 4 zaworów sekcyjnych. Każda sekcja może być ręcznie otwierana lub zamykana, dzięki czemu operator może sterować poszczególnymi częściami belki opryskowej zależnie od aktualnej szerokości roboczej.

Wersja 46305451 nie posiada kolektora stałego ciśnienia. Jeżeli opryskiwacz wymaga indywidualnej kompensacji / kalibracji przepływu dla poszczególnych sekcji, należy zastosować odpowiednią wersję zespołu wyposażoną w takie rozwiązanie.

Budowa modułowa ARAG 463

Zespół należy do modułowej serii ARAG 463. Pozwala to na serwisowanie poszczególnych elementów bez konieczności wymiany całego zespołu w przypadku uszkodzenia pojedynczej sekcji, uszczelnienia lub elementu przyłączeniowego.

Podstawowym zaworem sekcyjnym stosowanym w tej wersji zespołu jest zawór manualny bez kompensacji ciśnienia.

Części serwisowe i elementy współpracujące

Warianty zespołów zaworowych

Cechy produktu

• mechaniczny zespół zaworów ARAG,
• numer produktu 46305451,
• seria 463,
• 4 niezależnie sterowane sekcje,
• sterowanie ręczne za pomocą dźwigni,
• maksymalne ciśnienie 20 bar,
• przyłącze widełkowe T5,
• króćce wyjściowe 13 mm,
• wersja bez kolektora stałego ciśnienia,
• modułowa konstrukcja ułatwiająca naprawę i wymianę poszczególnych części.

Zawartość zestawu

1 szt. kompletnego 4-sekcyjnego mechanicznego zespołu zaworów ARAG 46305451.

Objawy zużycia lub uszkodzenia

• wycieki pomiędzy poszczególnymi sekcjami,
• wyciek przy króćcu wyjściowym,
• utrudnione przełączanie dźwigni,
• brak pełnego otwarcia lub zamknięcia jednej z sekcji,
• uszkodzenie korpusu zaworu,
• zużycie lub uszkodzenie O-ringów,
• nieszczelność połączeń modułowych.

Czyszczenie i konserwacja

Po zakończeniu pracy instalację należy przepłukać czystą wodą. Pozostałości cieczy roboczej i osady mogą utrudniać pracę zaworów oraz przyspieszać zużycie elementów uszczelniających.

Okresowo należy kontrolować szczelność połączeń modułowych, stan króćców, widełek zabezpieczających oraz swobodę działania wszystkich czterech dźwigni.

Sposób wymiany

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment układu, w którym zamontowany jest zespół zaworów.
3. Oznacz przewody poszczególnych sekcji, aby zachować ich prawidłową kolejność podczas ponownego montażu.
4. Odłącz przewody od króćców wyjściowych 13 mm.
5. Zdemontuj zabezpieczenia połączeń T5 i odłącz zespół od instalacji.
6. Zdemontuj stary zespół zaworów.
7. Sprawdź stan O-ringów i współpracujących przyłączy.
8. Zamontuj nowy zespół 46305451 i prawidłowo zabezpiecz wszystkie połączenia.
9. Podłącz przewody czterech sekcji.
10. Uruchom instalację przy niskim ciśnieniu i wykonaj próbę szczelności.
11. Sprawdź poprawne otwieranie i zamykanie każdej z czterech sekcji.

Produkty powiązane

• 463051 – pojedyncza manualna sekcja zaworu bez kompensacji ciśnienia
• 463000940 – zestaw montażowy do 4 sekcji zaworów ARAG 463 / 863
• 463000056 – adapter 463 / T5
• 463011130 – przyłącze manometru 1/4" BSP
• G10071V – O-ring 39,34x2,62 mm Viton / FKM
• 1091513 – króciec węża T5M 13 mm
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 46305451.
- Producent: ARAG.
- Seria: 463.
- Typ: mechaniczny zespół zaworów sekcyjnych.
- Liczba sekcji: 4.
- Sterowanie: ręczne / mechaniczne.
- Maksymalne ciśnienie: 20 bar.
- Przyłącze: T5.
- Średnica króćców wyjściowych: 13 mm.
- Kolektor stałego ciśnienia / powrót kalibrowany: nie.
- EAN: 8026834338319.
- Waga: 1776 g / 1,776 kg.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić liczbę sekcji, rodzaj przyłącza oraz obecność lub brak kompensacji ciśnienia w posiadanej armaturze.

Najczęściej zadawane pytania

Ile sekcji posiada ARAG 46305451?
Zespół posiada 4 niezależnie sterowane sekcje.

Czy zawory są sterowane elektrycznie?
Nie. Model 46305451 jest zespołem sterowanym ręcznie / mechanicznie.

Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie wynosi 20 bar.

Jakie przyłącze posiada zespół?
Zastosowano połączenie widełkowe T5.

Jaka jest średnica króćców wyjściowych?
Króćce po stronie tłocznej mają średnicę 13 mm.

Czy 46305451 posiada powrót kalibrowany / kompensację ciśnienia?
Nie. Jest to wersja bez kolektora stałego ciśnienia. Przy potrzebie kompensacji należy dobrać odpowiednią wersję zespołu z tej rodziny.

Czy można wymienić pojedynczą sekcję zamiast całego zespołu?
Tak. Modułowa konstrukcja serii ARAG 463 umożliwia serwis poszczególnych elementów. Jako pojedyncza sekcja manualna bez kompensacji stosowany jest m.in. 463051.
