461031010 Korpus listwa do ręcznego zespołu zaworów 2-3 sekcje ARAG 461

Opis produktu

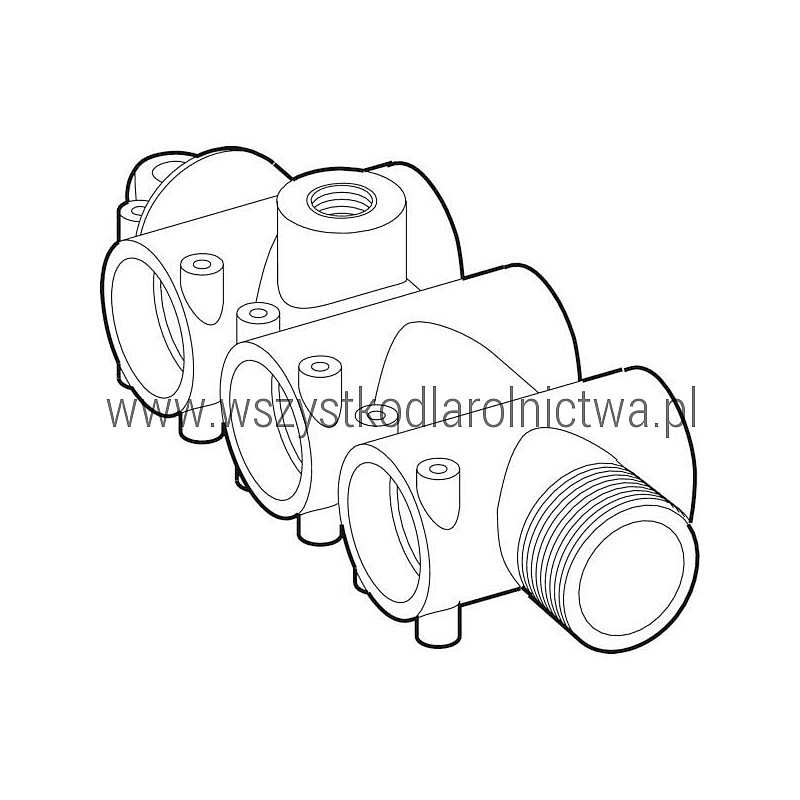

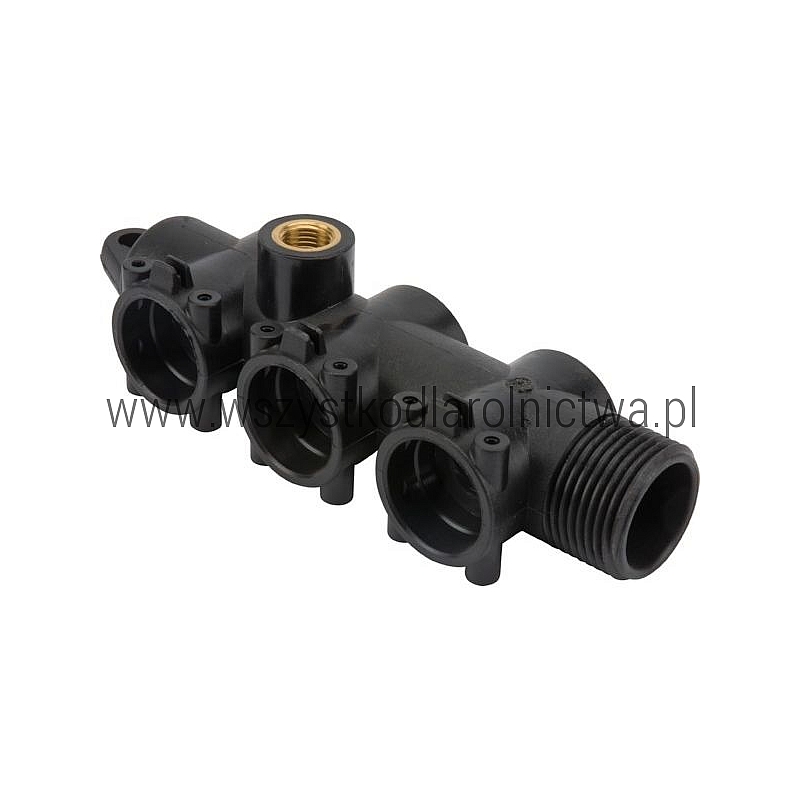

ARAG 461031010 / 461031.010 to korpus – listwa stosowana jako część serwisowa w ręcznych zespołach zaworów ARAG serii 461.

Element przeznaczony jest do zespołów zaworowych w konfiguracji 2- lub 3-sekcyjnej. Stanowi bazowy element korpusu, na którym montowane są współpracujące części ręcznego układu sterowania przepływem cieczy.

Produkt jest przydatny podczas naprawy rozdzielacza, gdy uszkodzony jest sam korpus, natomiast pozostałe elementy zespołu mogą zostać ponownie wykorzystane.

Dane techniczne

Zastosowanie

Korpus 461031010 stosowany jest jako część składowa ręcznych zespołów zaworowych ARAG serii 461. Wersja ta przeznaczona jest do konfiguracji obejmujących 2 lub 3 sekcje.

Znajduje zastosowanie przede wszystkim w:

• ręcznych rozdzielaczach opryskiwaczy,
• zespołach zaworów sekcyjnych ARAG 461,
• armaturze sterującej przepływem cieczy roboczej,
• naprawach uszkodzonych korpusów rozdzielaczy.

Dobór korpusu do liczby sekcji

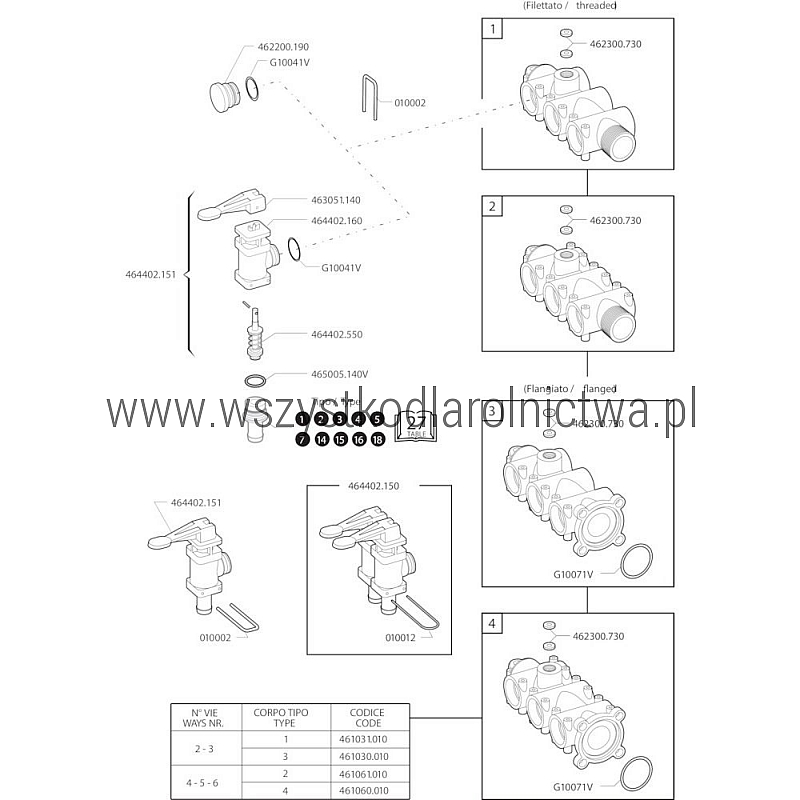

W serii ARAG 461 występują różne korpusy zależnie od wykonania i liczby sekcji. Numer części należy dobierać według konkretnej wersji zespołu zaworowego.

Części współpracujące

W konstrukcji ręcznych zespołów zaworowych serii 461 występują również oddzielne elementy serwisowe. Przy naprawie warto sprawdzić ich stan przed ponownym złożeniem rozdzielacza.

Cechy produktu

• korpus / listwa do ręcznego zespołu zaworów,
• numer produktu 461031010,
• numer katalogowy 461031.010,
• przeznaczony do serii ARAG 461,
• wersja do konfiguracji 2-3 sekcje,
• typ korpusu 1,
• wymienna część serwisowa rozdzielacza,
• pozwala naprawić zespół bez konieczności wymiany kompletnej armatury, jeżeli pozostałe elementy są sprawne.

Zawartość zestawu

1 szt. korpusu / listwy ARAG 461031010.

Oferta dotyczy samego elementu korpusu. Przed montażem należy sprawdzić stan uszczelnień i pozostałych części współpracujących.

Objawy zużycia lub uszkodzenia

• pęknięcie korpusu,
• wyciek cieczy z obudowy zespołu zaworowego,
• uszkodzenie powierzchni współpracujących z uszczelnieniami,
• uszkodzenie miejsca połączenia z pozostałymi elementami rozdzielacza,
• brak możliwości uzyskania szczelnego połączenia pomimo zastosowania sprawnych uszczelnień.

Czyszczenie i konserwacja

Podczas serwisu rozdzielacza należy dokładnie oczyścić korpus z pozostałości cieczy roboczej i osadów. Szczególną uwagę należy zwrócić na powierzchnie uszczelniające oraz miejsca połączenia z pozostałymi elementami zespołu.

Przed ponownym montażem warto wymienić uszczelnienia wykazujące ślady zużycia, przecięcia, spłaszczenia lub utraty elastyczności.

Sposób wymiany

1. Wyłącz pompę, opróżnij odpowiedni fragment instalacji i całkowicie usuń ciśnienie.
2. Zdemontuj ręczny zespół zaworowy z instalacji lub uzyskaj swobodny dostęp do naprawianej sekcji.
3. Rozłącz elementy zespołu zgodnie z jego konstrukcją.
4. Zdemontuj uszkodzony korpus.
5. Sprawdź stan zaworów, przyłączy, widełek i pierścieni uszczelniających.
6. Oczyść powierzchnie współpracujące.
7. Zamontuj nowy korpus 461031010 wraz ze sprawnymi uszczelnieniami.
8. Złóż zespół i prawidłowo zabezpiecz wszystkie połączenia.
9. Po uruchomieniu instalacji wykonaj próbę szczelności przy niskim ciśnieniu.
10. Sprawdź prawidłowe działanie wszystkich sekcji rozdzielacza.

Produkty powiązane

• 461031010 – korpus / listwa do ręcznego zespołu zaworów 2-3 sekcje
• 461030010 – korpus do odpowiedniej wersji zespołu 3-sekcyjnego
• 461061010 – korpus do odpowiednich zespołów 4-6 sekcji
• G10071V – O-ring 39,34x2,62 mm Viton
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 461031010.
- Numer katalogowy ARAG: 461031.010.
- Producent: ARAG.
- Seria: 461.
- Typ: korpus / listwa ręcznego zespołu zaworów.
- Zastosowanie: konfiguracja 2-3 sekcje.
- Typ korpusu: 1.
- EAN: 8026834099777.
- Waga: 144 g / 0,144 kg.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy porównać numer katalogowy z częścią zastosowaną w posiadanym zespole zaworowym.

Najczęściej zadawane pytania

Co to jest ARAG 461031010?
Jest to korpus / listwa stosowana jako część serwisowa ręcznych zespołów zaworowych ARAG serii 461.

Do ilu sekcji przeznaczony jest ten korpus?
Korpus 461031.010 jest przewidziany do odpowiednich zespołów zaworowych w konfiguracji 2-3 sekcje.

Czy 461031010 i 461031.010 oznaczają tę samą część?
Tak. 461031010 jest zapisem numeru bez kropki, natomiast 461031.010 to zapis katalogowy tego samego elementu.

Czy trzeba wymieniać cały rozdzielacz?
Nie zawsze. Jeżeli uszkodzony jest korpus, a pozostałe części zespołu są sprawne, możliwa jest naprawa z wykorzystaniem nowego korpusu.

Czy podczas wymiany należy sprawdzić uszczelnienia?
Tak. Przed złożeniem rozdzielacza należy sprawdzić wszystkie współpracujące O-ringi i wymienić elementy zużyte lub uszkodzone.
