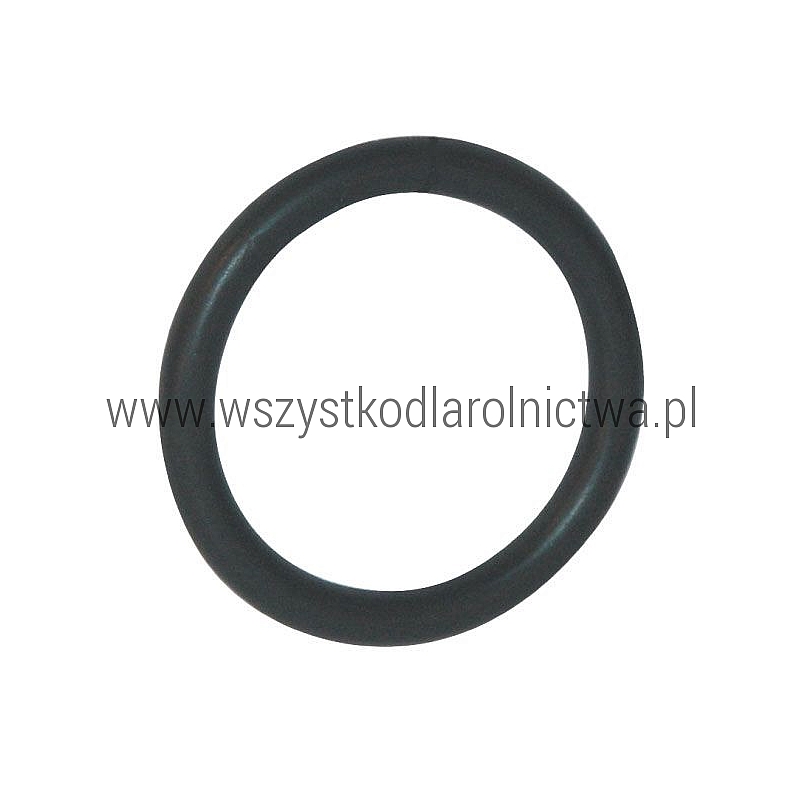

G11086 Pierścień uszczelniający O-ring 72,39x5,33 mm czarny ARAG

Opis produktu

ARAG G11086 to pierścień uszczelniający O-ring o średnicy wewnętrznej 72,39 mm i przekroju 5,33 mm. Stosowany jest jako wymienna uszczelka w odpowiednich elementach instalacji cieczowych ARAG.

O-ring odpowiada za uszczelnienie połączenia pomiędzy współpracującymi elementami. Prawidłowo dobrana i nieuszkodzona uszczelka ogranicza wycieki cieczy oraz zasysanie powietrza do instalacji.

Model G11086 występuje m.in. jako element uszczelniający w zaworach kulowych ARAG serii 455 w rozmiarze 2".

Dane techniczne

Wymiary

Zastosowanie

O-ring G11086 przeznaczony jest do uszczelniania odpowiednich połączeń w armaturze ARAG. Stosowany jest m.in. w elementach zaworów kulowych o dużej średnicy przepływu.

Może występować m.in. w:

• zaworach kulowych ARAG serii 455,
• zaworach 2-drożnych 2",
• zaworach 3-drożnych 2",
• połączeniach nakrętek i korpusów zaworów,
• instalacjach cieczowych opryskiwaczy i maszyn rolniczych.

Zastosowanie w zaworach ARAG 455

Uszczelka G11086 jest stosowana m.in. przy połączeniu nakrętki tylnej w odpowiednich zaworach kulowych ARAG 455 o rozmiarze 2". Przed zakupem warto porównać numer uszczelki z numerem części na schemacie konkretnego zaworu.

Powiązane części zaworu 2"

Cechy produktu

• pierścień uszczelniający ARAG,
• numer produktu G11086,
• średnica wewnętrzna 72,39 mm,
• przekrój 5,33 mm,
• kolor czarny,
• twardość 70 Shore,
• rozmiar BS 1806: 336,
• stosowany m.in. w odpowiednich zaworach ARAG 455 2",
• wymienna część serwisowa instalacji cieczowych.

Zawartość zestawu

1 szt. pierścienia uszczelniającego O-ring ARAG G11086.

Objawy zużycia lub uszkodzenia

• wyciek cieczy na połączeniu,
• spłaszczenie lub trwałe odkształcenie O-ringu,
• pęknięcia lub przecięcia powierzchni uszczelki,
• stwardnienie pierścienia,
• uszkodzenie podczas wcześniejszego demontażu zaworu.

Czyszczenie i konserwacja

Podczas okresowego serwisu zaworu należy sprawdzić stan O-ringu. Uszczelka nie powinna posiadać pęknięć, nacięć ani trwałych odkształceń.

Przed ponownym montażem należy również oczyścić rowek uszczelniający i powierzchnie współpracujące. Uszkodzony pierścień należy wymienić.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment instalacji, w którym znajduje się naprawiany element.
3. Zdemontuj połączenie lub element zaworu zapewniający dostęp do O-ringu.
4. Ostrożnie wyjmij zużytą uszczelkę, nie uszkadzając rowka.
5. Oczyść powierzchnie uszczelniające.
6. Sprawdź, czy nowy O-ring ma właściwy numer i wymiar 72,39x5,33 mm.
7. Umieść nowy G11086 równomiernie w rowku, bez skręcania i rozciągania.
8. Zmontuj zawór lub połączenie.
9. Po uruchomieniu instalacji sprawdź szczelność przy niskim ciśnieniu.

Produkty powiązane

• 45511107 – zawór kulowy 2-drożny 2" ARAG 455
• 45521117 – zawór kulowy 3-drożny 2" ze strumieniem przerywanym
• 45531117 – zawór kulowy 3-drożny 2" ze strumieniem ciągłym
• G11086 – pierścień uszczelniający 72,39x5,33 mm
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: G11086.
- Producent: ARAG.
- Typ: pierścień uszczelniający O-ring.
- Średnica wewnętrzna: 72,39 mm.
- Przekrój: 5,33 mm.
- Kolor: czarny.
- Twardość: 70 Shore.
- Rozmiar BS 1806: 336.
- EAN: 8026834361584.
- Waga: 6 g / 0,006 kg.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy porównać numer oraz wymiary uszczelki z elementem zastosowanym w posiadanym urządzeniu.

Najczęściej zadawane pytania

Jakie wymiary ma O-ring ARAG G11086?
Średnica wewnętrzna wynosi 72,39 mm, a grubość przekroju 5,33 mm.

Do czego stosowany jest G11086?
Jest to uszczelka stosowana w odpowiednich elementach armatury ARAG, m.in. w zaworach kulowych serii 455 w rozmiarze 2".

Czy G11086 pasuje do zaworu ARAG 45521117?
Tak. O-ring G11086 występuje jako element uszczelniający w tym zaworze.

Czy można wymienić sam O-ring?
Tak. Jest to oddzielna część serwisowa i przy sprawnych pozostałych elementach można wymienić sam pierścień.

Czy podczas montażu można skręcić O-ring?
Nie. Pierścień powinien być równomiernie ułożony w rowku bez skręcenia, przecięcia lub nadmiernego rozciągania.
