45524444A Zawór kulowy 3-drożny T4 DN25 16 bar ze strumieniem przerywanym i podnoszoną dźwignią ARAG 455

Opis produktu

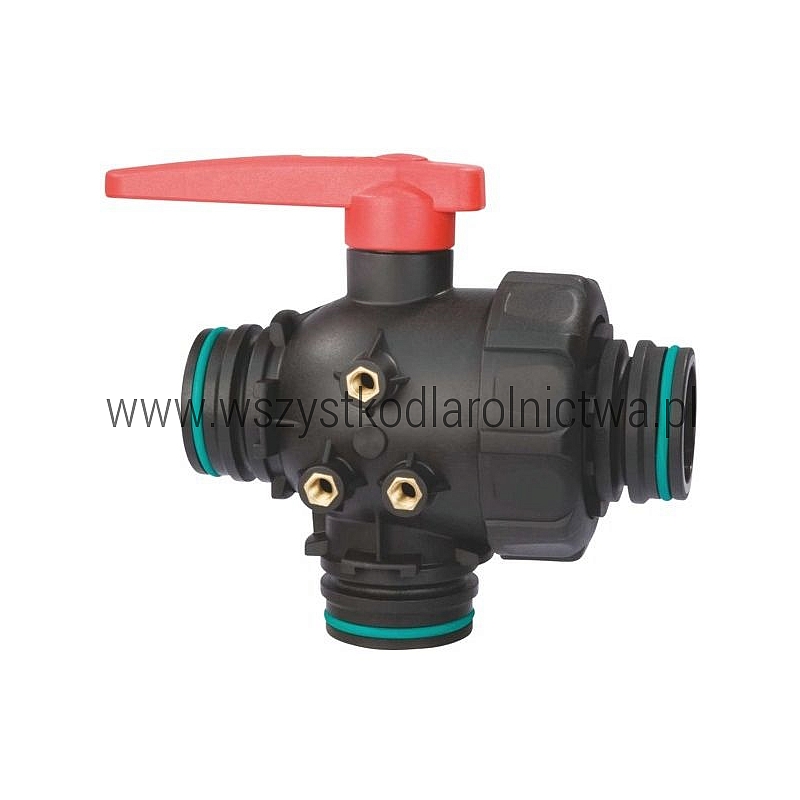

ARAG 45524444A to ręczny 3-drożny zawór kulowy ze strumieniem przerywanym, wyposażony w męskie przyłącza widełkowe T4 oraz przedłużoną, podnoszoną dźwignię.

Zawór służy do ręcznego przełączania kierunku przepływu cieczy pomiędzy poszczególnymi odcinkami instalacji. Stosowany jest przede wszystkim w opryskiwaczach oraz innych instalacjach cieczowych maszyn rolniczych.

Model 45524444A posiada nominalny przelot DN25 i przeznaczony jest do pracy przy maksymalnym ciśnieniu 16 bar. System połączeń widełkowych T4 umożliwia szybki montaż oraz demontaż zaworu.

Dane techniczne

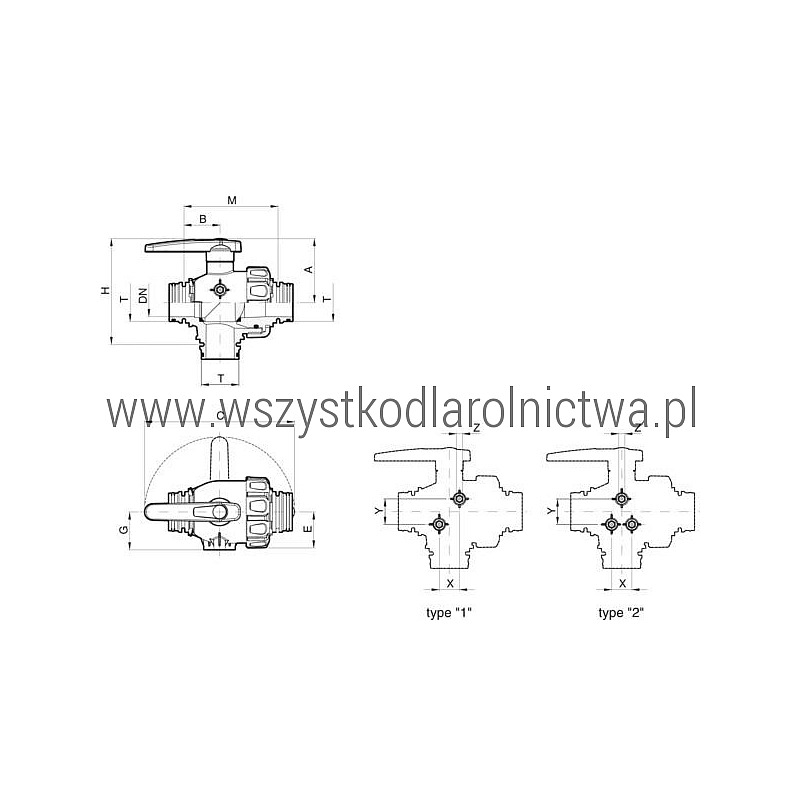

Wymiary

Zastosowanie

Zawór 45524444A przeznaczony jest do ręcznego przełączania kierunku przepływu cieczy. Może być stosowany m.in. w:

• opryskiwaczach polowych i sadowniczych,
• instalacjach cieczy roboczej,
• układach napełniania i przelewania cieczy,
• instalacjach zbiorników, pomp i filtrów,
• układach rozdzielających przepływ pomiędzy różnymi obiegami,
• instalacjach wykorzystujących system przyłączy widełkowych ARAG T4.

Przyłącza widełkowe T4

Zawór wyposażony jest w męskie przyłącza widełkowe T4. System ten pozwala szybko połączyć zawór z odpowiednimi króćcami, adapterami lub przyłączami wężowymi.

Dla systemu ARAG T4 odpowiadający przelot wynosi 1", natomiast nominalny przelot samego zaworu wynosi DN25.

Elementy uzupełniające połączenie widełkowe należy dobrać odpowiednio do zastosowanej instalacji.

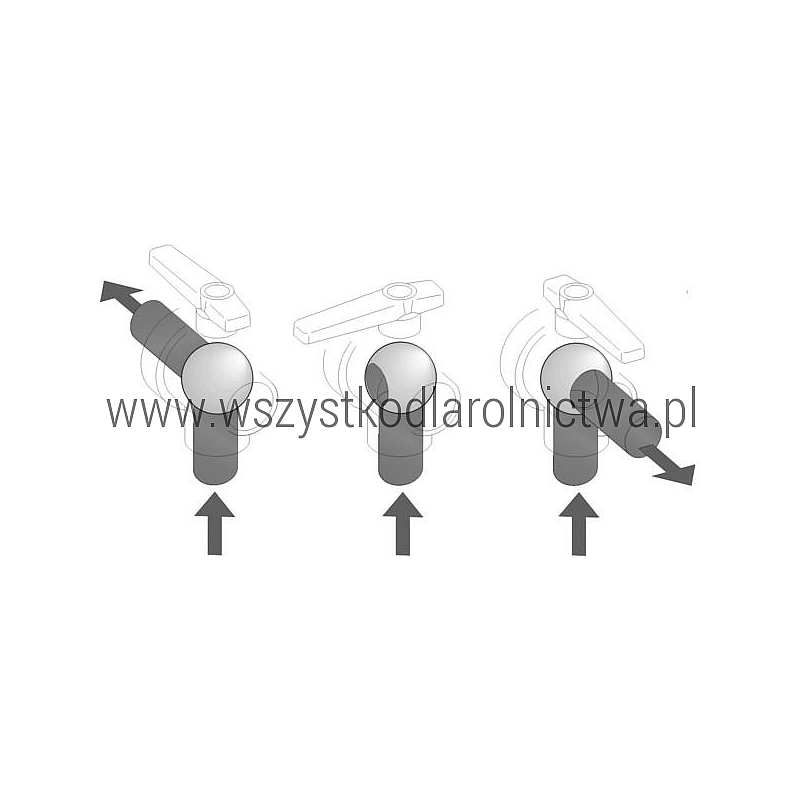

Strumień przerywany – jak działa?

Model 45524444A jest wersją ze strumieniem przerywanym. Podczas przełączania zaworu pomiędzy poszczególnymi drogami występuje położenie, w którym przepływ cieczy zostaje odcięty.

Jeżeli instalacja wymaga przełączania bez chwilowego zamknięcia przepływu, należy zastosować odpowiednią wersję zaworu ze strumieniem ciągłym.

Podnoszona dźwignia

Litera A w numerze 45524444A oznacza wersję z przedłużoną / podnoszoną dźwignią.

Rozwiązanie to ułatwia obsługę zaworu zamontowanego w panelu lub w miejscu, gdzie dostęp do standardowej dźwigni byłby utrudniony.

Porównanie wariantów T4

Cechy produktu

• oryginalny produkt ARAG,
• seria zaworów 455,
• konstrukcja 3-drożna,
• 3 pozycje robocze,
• strumień przerywany,
• męskie przyłącza widełkowe T4,
• nominalny przelot DN25,
• maksymalne ciśnienie robocze 16 bar,
• przedłużona / podnoszona dźwignia,
• możliwość montażu w panelu,
• korpus i kula z polipropylenu wzmacnianego włóknem szklanym,
• uszczelnienia EPDM,
• gniazda uszczelniające PTFE,
• szybki montaż dzięki systemowi połączeń widełkowych.

Zawartość zestawu

1 szt. kompletnego zaworu kulowego ARAG 45524444A z przedłużoną dźwignią.

Króćce i elementy uzupełniające przyłącza widełkowe należy dobrać odpowiednio do instalacji.

Objawy zużycia lub uszkodzenia

• wyciek cieczy w okolicy osi lub korpusu zaworu,
• przeciek pomiędzy obiegami,
• utrudnione obracanie dźwigni,
• brak prawidłowego przełączania kierunku przepływu,
• uszkodzenie przedłużonej dźwigni,
• uszkodzenie przyłączy widełkowych,
• pęknięcie lub inne mechaniczne uszkodzenie korpusu.

Czyszczenie i konserwacja

Po zakończeniu pracy zawór i instalację należy dokładnie przepłukać czystą wodą. Nie należy pozostawiać resztek cieczy roboczej wewnątrz zaworu przez dłuższy czas.

Okresowo należy sprawdzać szczelność połączeń, stan uszczelnień oraz swobodę działania dźwigni.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment instalacji, w którym znajduje się zawór.
3. Przed demontażem oznacz przewody podłączone do poszczególnych dróg zaworu.
4. Usuń elementy zabezpieczające połączenia widełkowe.
5. Odłącz stary zawór od instalacji.
6. Sprawdź stan uszczelnień i przyłączy.
7. Zamontuj nowy zawór ARAG 45524444A zgodnie z wymaganym kierunkiem przepływu.
8. Zamontuj elementy zabezpieczające połączenia widełkowe.
9. Ustaw dźwignię w odpowiednim położeniu.
10. Uruchom instalację przy niskim ciśnieniu i sprawdź szczelność.
11. Sprawdź prawidłowe przełączanie przepływu pomiędzy poszczególnymi drogami.

Produkty powiązane

• 45524444 – zawór T4 3-drożny ze strumieniem przerywanym i standardową dźwignią ARAG
• 45534444A – zawór T4 3-drożny ze strumieniem ciągłym i przedłużoną dźwignią ARAG
• 45524443A – zawór T3 DN19 3-drożny ze strumieniem przerywanym i przedłużoną dźwignią ARAG
• 45524445A – zawór T5 DN32 3-drożny ze strumieniem przerywanym i przedłużoną dźwignią ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 45524444A.
- Producent: ARAG.
- Seria: 455.
- Typ: zawór kulowy 3-drożny.
- Rodzaj przepływu: przerywany.
- Przyłącza: męskie widełkowe T4.
- Nominalny przelot: DN25.
- Maksymalne ciśnienie: 16 bar.
- Dźwignia: przedłużona / podnoszona.
- EAN: 8026834337527.
- Waga: 281 g / 0,281 kg.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić wymagany rodzaj przepływu oraz zgodność przyłączy T4 z instalacją.

Najczęściej zadawane pytania

Jakie przyłącza posiada zawór 45524444A?
Zawór posiada męskie przyłącza widełkowe T4.

Jaki jest nominalny przelot?
Nominalny przelot zaworu wynosi DN25.

Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie robocze wynosi 16 bar.

Co oznacza strumień przerywany?
Podczas przełączania pomiędzy drogami zaworu występuje położenie powodujące chwilowe odcięcie przepływu cieczy.

Czym różni się 45524444A od 45534444A?
Model 45524444A posiada strumień przerywany, natomiast 45534444A jest wersją ze strumieniem ciągłym. Oba mają przyłącza T4, DN25, maksymalne ciśnienie 16 bar i przedłużoną dźwignię.

Co oznacza litera A w numerze produktu?
Litera A oznacza wersję wyposażoną w przedłużoną / podnoszoną dźwignię, odpowiednią również do montażu panelowego.

Czy przyłącza końcowe są częścią zaworu?
Nie. Odpowiednie elementy uzupełniające system połączeń widełkowych należy dobrać do konkretnej instalacji.
