45531113A Zawór kulowy 3-drożny 3/4" BSP DN19 16 bar ze strumieniem ciągłym ARAG 455

Opis produktu

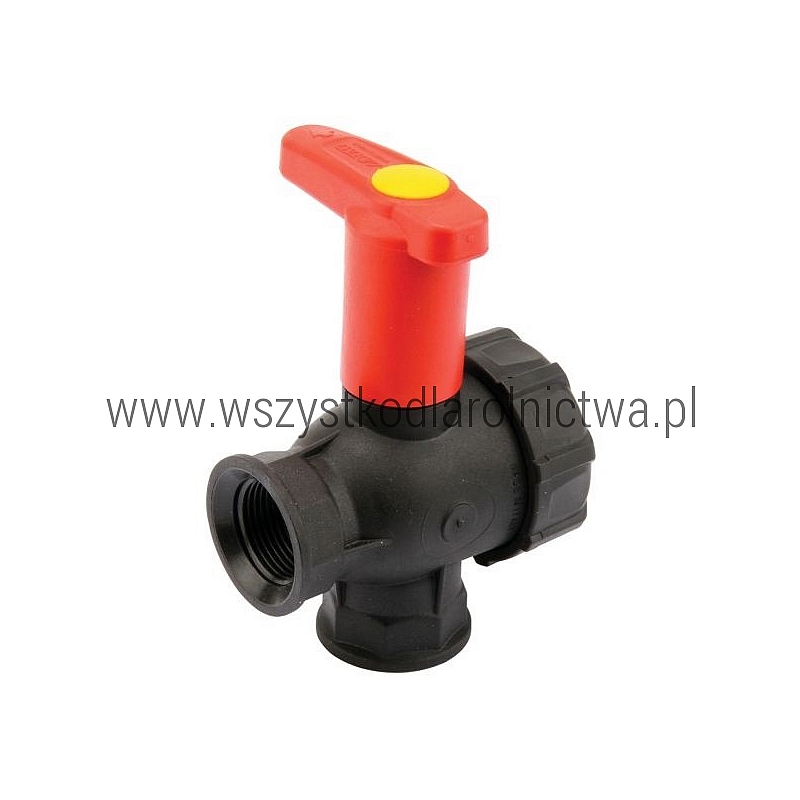

ARAG 45531113A to ręczny 3-drożny zawór kulowy ze strumieniem ciągłym, wyposażony w trzy przyłącza z gwintem wewnętrznym G 3/4" F BSP oraz przedłużoną, podnoszoną dźwignię.

Zawór umożliwia kierowanie przepływem cieczy pomiędzy poszczególnymi przyłączami instalacji. Konstrukcja ze strumieniem ciągłym pozwala na zmianę kierunku przepływu bez jego całkowitego odcinania podczas przełączania zaworu.

Model posiada nominalny przelot DN19 i przeznaczony jest do pracy przy ciśnieniu do 16 bar. Stosowany jest przede wszystkim w opryskiwaczach oraz innych instalacjach cieczowych maszyn rolniczych.

Dane techniczne

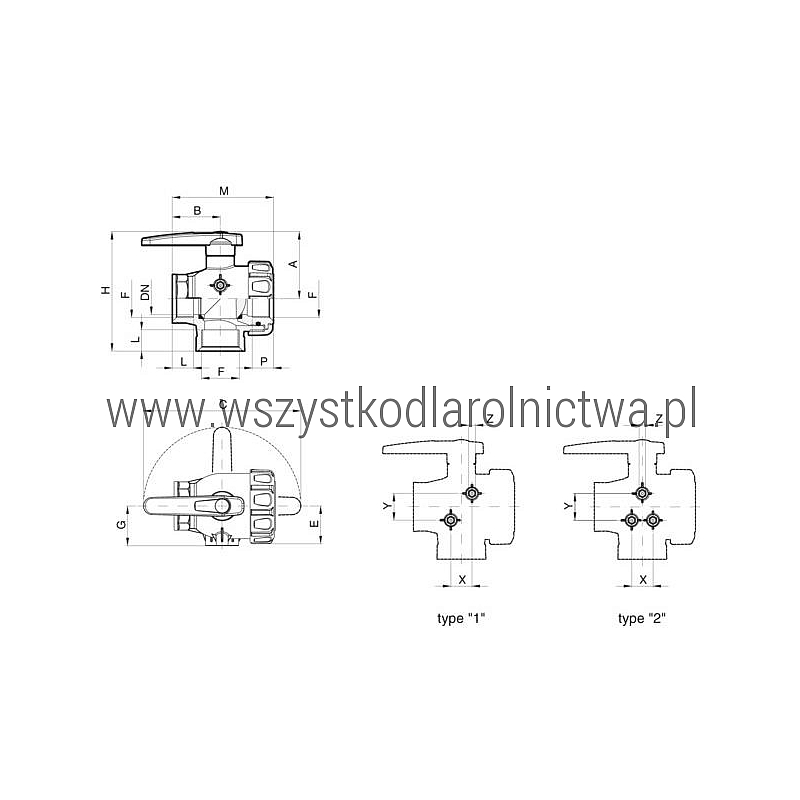

Wymiary

Zastosowanie

Zawór 45531113A przeznaczony jest do ręcznego sterowania kierunkiem przepływu cieczy. Może być stosowany m.in. w:

• opryskiwaczach polowych i sadowniczych,
• instalacjach cieczy roboczej,
• układach napełniania i przelewania cieczy,
• instalacjach zbiorników, pomp i filtrów,
• układach rozdzielających przepływ pomiędzy dwoma obiegami,
• instalacjach rolniczych wykorzystujących przyłącza gwintowane BSP.

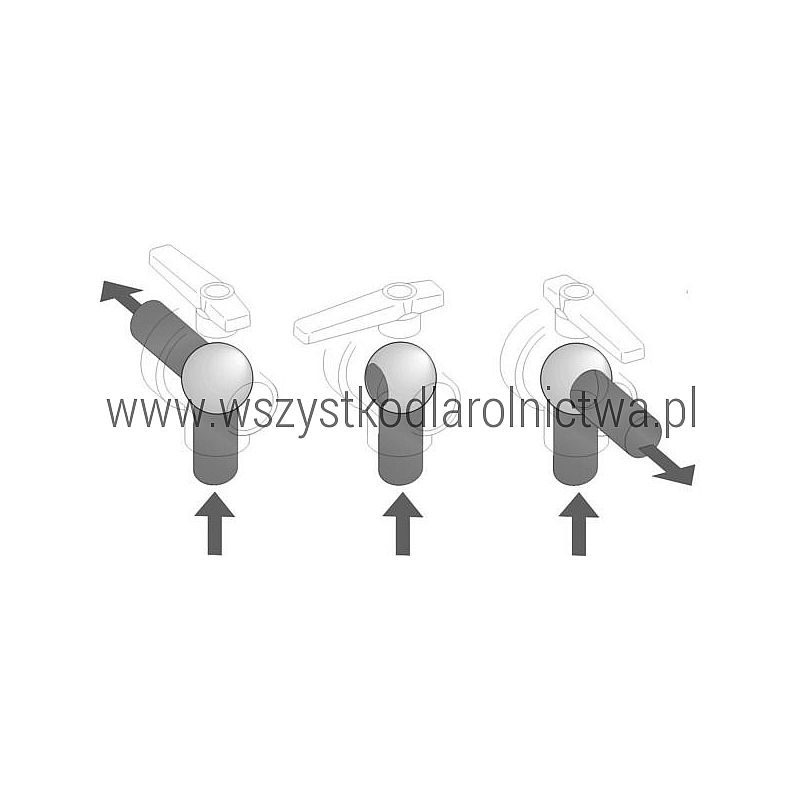

Strumień ciągły – jak działa?

Model 45531113A jest wersją ze strumieniem ciągłym. Konstrukcja kuli umożliwia zmianę kierunku przepływu pomiędzy wyjściami bez całkowitego zamykania przepływu podczas przełączania.

Jest to istotna różnica w porównaniu z zaworami ze strumieniem przerywanym, w których podczas zmiany położenia występuje pozycja powodująca odcięcie przepływu.

Przedłużona dźwignia

Litera A w numerze 45531113A oznacza wersję wyposażoną w przedłużoną, podnoszoną dźwignię.

Takie rozwiązanie ułatwia obsługę zaworu zamontowanego w panelu lub w miejscu, gdzie standardowa dźwignia znajdowałaby się zbyt blisko innych elementów instalacji.

Porównanie wersji 3/4"

Cechy produktu

• oryginalny produkt ARAG,
• seria 455,
• konstrukcja 3-drożna,
• 3 pozycje robocze,
• układ przepływu typu T,
• strumień ciągły,
• trzy przyłącza z gwintem wewnętrznym G 3/4" F BSP,
• nominalny przelot DN19,
• maksymalne ciśnienie robocze 16 bar,
• przedłużona / podnoszona dźwignia,
• kula wykonana z polipropylenu,
• ręczna i szybka zmiana kierunku przepływu.

Zawartość zestawu

1 szt. kompletnego zaworu kulowego ARAG 45531113A z przedłużoną dźwignią.

Objawy zużycia lub uszkodzenia

• wyciek cieczy w okolicy osi lub korpusu zaworu,
• przeciek pomiędzy obiegami mimo ustawienia dźwigni w prawidłowej pozycji,
• ciężka lub nierówna praca dźwigni,
• brak możliwości prawidłowego przełączenia kierunku przepływu,
• uszkodzenie przedłużonej dźwigni,
• uszkodzenie gwintu przyłączeniowego,
• pęknięcie lub mechaniczne uszkodzenie korpusu.

Czyszczenie i konserwacja

Po pracy z cieczą roboczą zawór i instalację należy dokładnie przepłukać czystą wodą. Pozostawienie resztek środków chemicznych może przyspieszać zużycie elementów zaworu i powodować jego utrudnioną pracę.

Okresowo należy sprawdzać szczelność przyłączy oraz swobodę działania dźwigni.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment instalacji, w którym znajduje się zawór.
3. Przed demontażem oznacz przewody podłączone do poszczególnych króćców.
4. Odkręć trzy przyłącza starego zaworu.
5. Sprawdź stan uszczelnień i elementów przyłączeniowych.
6. Zamontuj nowy zawór ARAG 45531113A zgodnie z wymaganym kierunkiem przepływu.
7. Podłącz wszystkie trzy przewody instalacji.
8. Ustaw dźwignię w żądanym położeniu.
9. Uruchom instalację przy niskim ciśnieniu i sprawdź szczelność połączeń.
10. Sprawdź prawidłowe przełączanie przepływu pomiędzy poszczególnymi drogami zaworu.

Produkty powiązane

• 45531113 – zawór kulowy 3/4" 3-drożny ze strumieniem ciągłym i standardową dźwignią ARAG
• 45521113A – zawór kulowy 3/4" 3-drożny ze strumieniem przerywanym i przedłużoną dźwignią ARAG
• 45531114A – zawór kulowy 1" 3-drożny ze strumieniem ciągłym i przedłużoną dźwignią ARAG
• 45500006A050 – przedłużona dźwignia do zaworów serii 455 ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 45531113A.
- Producent: ARAG.
- Seria: 455.
- Typ: zawór kulowy 3-drożny.
- Układ przepływu: T.
- Rodzaj przepływu: ciągły.
- Przyłącza: G 3/4" F BSP.
- Przelot: DN19.
- Maksymalne ciśnienie: 16 bar.
- Dźwignia: przedłużona / podnoszona.
- EAN: 8026834337664.
- Waga: 165 g / 0,165 kg.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić wymagany sposób przełączania przepływu oraz rozmiar przyłączy.

Najczęściej zadawane pytania

Ile przyłączy posiada zawór 45531113A?
Jest to zawór 3-drożny posiadający trzy porty.

Jakie gwinty posiada zawór?
Zawór posiada przyłącza z gwintem wewnętrznym G 3/4" F BSP.

Jaki jest nominalny przelot?
Nominalny przelot zaworu wynosi DN19.

Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie robocze wynosi 16 bar.

Co oznacza strumień ciągły?
Podczas zmiany położenia zaworu przepływ jest przekierowywany pomiędzy drogami bez pozycji powodującej jego całkowite odcięcie.

Czym różni się 45531113A od 45521113A?
Model 45531113A jest wersją ze strumieniem ciągłym, natomiast 45521113A posiada strumień przerywany. Obie wersje mają gwint 3/4", DN19 i przedłużoną dźwignię.

Co oznacza litera A na końcu numeru?
Oznacza wersję z przedłużoną / podnoszoną dźwignią.
