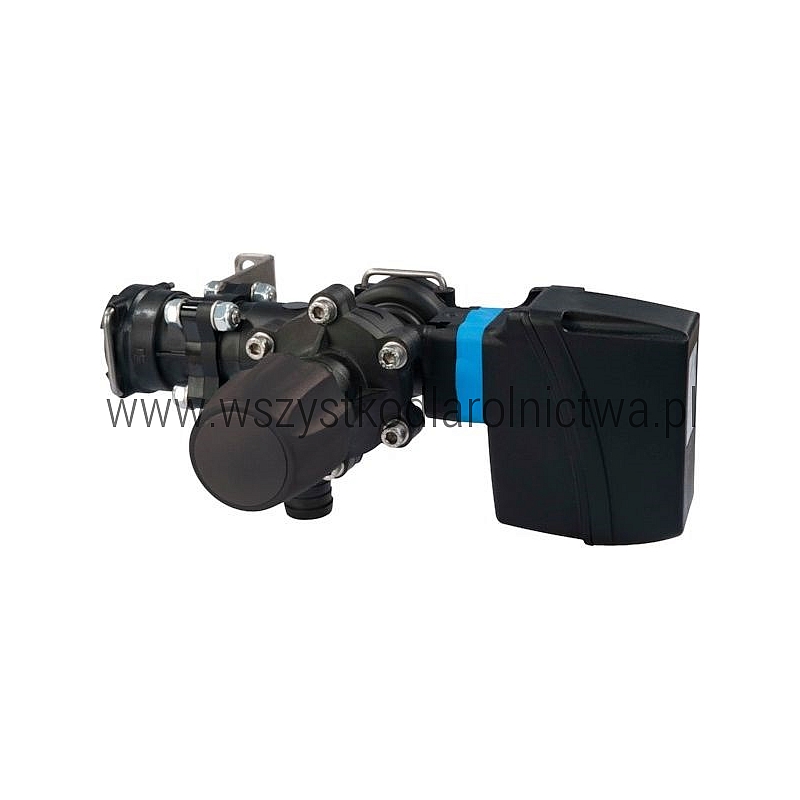

871050150 Główny elektrozawór sterujący 12V 10 bar 150 l/min T5 ARAG 871

Opis produktu

ARAG 871050150 to główny elektryczny zawór sterujący serii 871 z regulowanym zaworem maksymalnego ciśnienia, przeznaczony do instalacji opryskowych.

Zawór odpowiada za główne sterowanie przepływem cieczy w opryskiwaczu. Po otwarciu kieruje ciecz do obwodu roboczego, natomiast po zamknięciu umożliwia skierowanie przepływu na powrót do zbiornika.

Model pracuje z napięciem 12 V, maksymalnym ciśnieniem 10 bar i przepływem do 150 l/min. Zastosowano szybkie przyłącze widełkowe T5.

Dane techniczne

Zastosowanie

Zawór 871050150 przeznaczony jest do głównego sterowania obiegiem cieczy w instalacji opryskiwacza.

Stosowany jest m.in. w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• elektrycznie sterowanych zespołach zaworowych,
• instalacjach opryskowych pracujących do 10 bar,
• układach wykorzystujących modułowe przyłącza widełkowe T5.

Jak działa zawór główny?

Silnik elektryczny steruje otwarciem i zamknięciem głównego zaworu. Dzięki temu operator może elektrycznie przełączać obieg cieczy bez ręcznej obsługi zaworu przy opryskiwaczu.

Przy otwartym zaworze ciecz kierowana jest do obwodu roboczego opryskiwacza. Po zamknięciu głównego przepływu ciecz zostaje skierowana na powrót do zbiornika.

Regulowany zawór maksymalnego ciśnienia

Model 871050150 posiada zintegrowany regulowany zawór maksymalnego ciśnienia. Jego zadaniem jest odprowadzanie nadmiaru cieczy po osiągnięciu ustawionego maksymalnego ciśnienia instalacji.

Maksymalne ciśnienie robocze tej wersji wynosi 10 bar.

Warianty głównego zaworu ARAG 871 T5

Jak dobrać właściwy wariant?

Przy wyborze zaworu należy sprawdzić przede wszystkim maksymalne ciśnienie instalacji, wymagany przepływ oraz typ przyłącza.

Model 871050150 jest wersją 10 bar. Nie należy mylić go z podobnym zaworem 871050250, który przeznaczony jest do pracy przy maksymalnym ciśnieniu 20 bar.

Budowa

Zawory tej serii posiadają korpus wykonany z nylonu wzmacnianego włóknem szklanym. Elementy wewnętrzne wykonane są z tworzywa Delrin oraz stali nierdzewnej AISI 303, a uszczelnienia z materiału Viton.

Modułowa konstrukcja oraz przyłącze widełkowe T5 ułatwiają montaż zaworu w odpowiednio skonfigurowanym zespole sterującym.

Cechy produktu

• oryginalny produkt ARAG,
• seria 871,
• główny elektryczny zawór sterujący,
• zintegrowany regulowany zawór maksymalnego ciśnienia,
• zasilanie 12 V DC,
• pobór prądu 0,5 A,
• maksymalne ciśnienie 10 bar,
• przepływ do 150 l/min,
• czas przełączenia około 0,6 s,
• przyłącze widełkowe T5,
• wejście Ø25 mm,
• powrót / BY-PASS Ø30 mm,
• uszczelnienia Viton.

Zawartość zestawu

1 szt. głównego elektrycznego zaworu sterującego ARAG 871050150.

Objawy zużycia lub uszkodzenia

• brak reakcji zaworu na sterowanie elektryczne,
• zawór nie otwiera lub nie zamyka głównego przepływu,
• problem z utrzymaniem ustawionego ciśnienia,
• nieprawidłowy powrót cieczy do zbiornika,
• wycieki z korpusu lub połączeń,
• wydłużony lub nieregularny czas przełączania,
• uszkodzenie silnika elektrycznego lub przewodów.

Sposób wymiany

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. Odłącz zasilanie elektryczne zaworu.
3. Zabezpiecz instalację przed niekontrolowanym wypływem cieczy.
4. Odłącz przyłącze wejściowe, powrót oraz połączenie widełkowe T5.
5. Zdemontuj uszkodzony zawór.
6. Sprawdź stan uszczelnień i elementów przyłączeniowych.
7. Oczyść powierzchnie połączeń.
8. Zamontuj nowy zawór ARAG 871050150.
9. Podłącz instalację cieczową oraz przewody elektryczne.
10. Uruchom układ i sprawdź szczelność.
11. Sprawdź działanie głównego przełączania oraz ustawienie maksymalnego ciśnienia.

Produkty powiązane

• 871050250 – główny elektrozawór sterujący T5 12V 20 bar 150 l/min ARAG 871
• 8650900140 – silnik / motoreduktor zaworu ARAG
• 473001.C25 – przyłącze 25 mm do zaworu ARAG
• 473001.B30 – przyłącze G 3/4 do zaworu ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 871050150.
- Producent: ARAG.
- Seria: 871.
- Typ: główny elektryczny zawór sterujący z regulowanym zaworem maksymalnego ciśnienia.
- Napięcie: 12 V DC.
- Pobór prądu: 0,5 A.
- Maksymalne ciśnienie: 10 bar.
- Maksymalny przepływ: 150 l/min.
- Czas przełączenia: 0,6 s.
- Przyłącze: T5.
- Wejście: Ø25 mm.
- Powrót / BY-PASS: Ø30 mm.
- Waga: 1514 g / 1,514 kg.
- EAN: 8026834331136.
- Poprzedni numer: 47150150.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić maksymalne ciśnienie oraz konfigurację przyłączy instalacji.

Najczęściej zadawane pytania

Jakie maksymalne ciśnienie ma ARAG 871050150?
Model 871050150 przeznaczony jest do pracy przy maksymalnym ciśnieniu 10 bar.

Jaki jest maksymalny przepływ?
Zawór umożliwia przepływ do 150 l/min.

Jakim napięciem zasilany jest zawór?
Zawór pracuje przy napięciu 12 V DC i pobiera około 0,5 A.

Czy zawór posiada regulację maksymalnego ciśnienia?
Tak. Model posiada zintegrowany regulowany zawór maksymalnego ciśnienia.

Czym różni się 871050150 od 871050250?
Model 871050150 jest wersją 10 bar, natomiast 871050250 przeznaczony jest do pracy przy maksymalnym ciśnieniu 20 bar.

Czy 47150150 jest wcześniejszym numerem?
Tak. Numer 47150150 został zastąpiony przez 871050150.
