453053A44 Zawór kulowy 5-drogowy 1" F BSP DN20 16 bar ARAG

Opis produktu

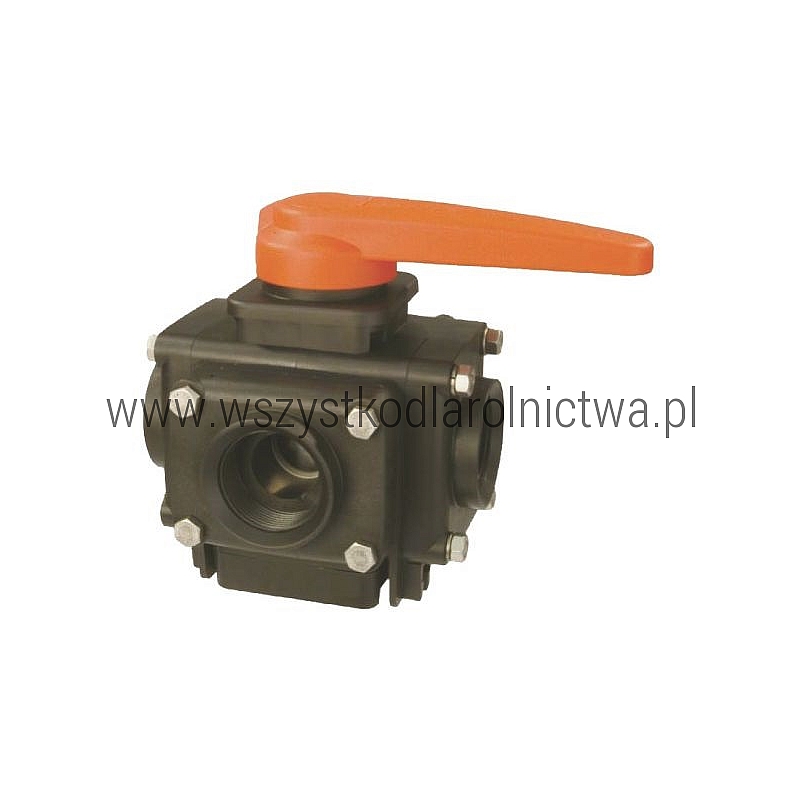

ARAG 453053A44 to ręczny 5-drogowy zawór kulowy z serii 453, przeznaczony do rozdzielania i kierowania przepływem cieczy w instalacjach opryskiwaczy oraz innych układach cieczowych.

Zawór wyposażony jest w przyłącza z gwintem wewnętrznym G 1" F BSP. Średnica nominalna przepływu wynosi DN20, a maksymalne ciśnienie robocze 16 bar.

Pięciodrogowa konstrukcja umożliwia kierowanie cieczy pomiędzy kilkoma obwodami za pomocą jednej ręcznej dźwigni. W zaworze zastosowano kulę z polipropylenu PP.

Dane techniczne

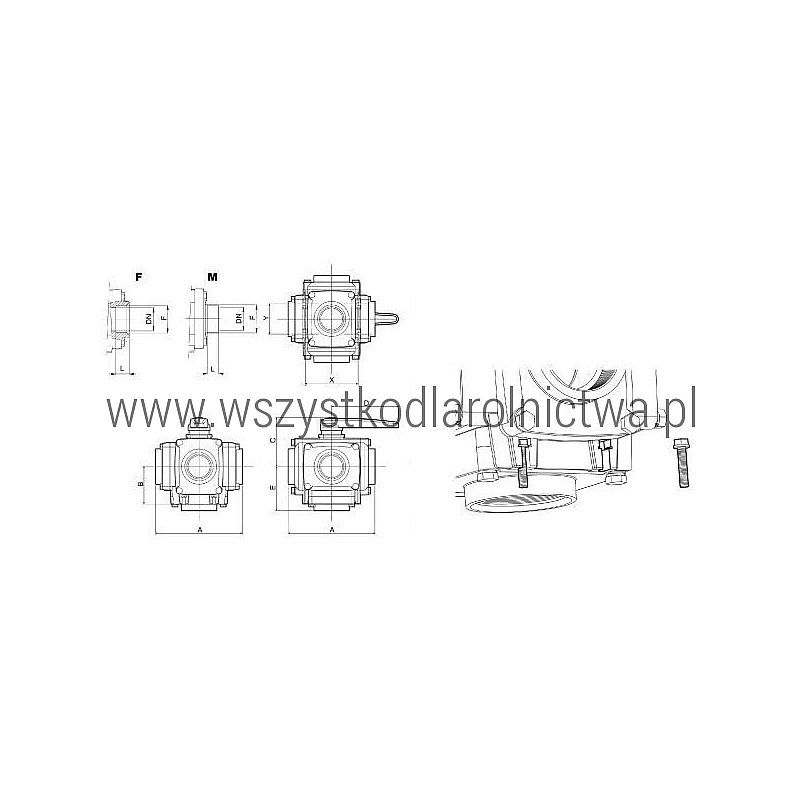

Wymiary

Zastosowanie

Zawór 453053A44 przeznaczony jest do ręcznego rozdzielania i zmiany kierunku przepływu cieczy pomiędzy kilkoma obwodami instalacji.

Może być stosowany m.in. w:

• opryskiwaczach rolniczych i sadowniczych,
• instalacjach zbiorników opryskiwaczy,
• układach napełniania i przepompowywania cieczy,
• instalacjach płuczących i mieszających,
• układach wymagających wyboru jednego z kilku kierunków przepływu,
• instalacjach wykorzystujących armaturę ARAG.

Do czego służy zawór 5-drogowy?

Zawór 5-drogowy pozwala za pomocą jednego elementu sterującego kierować przepływ cieczy pomiędzy kilkoma przyłączami. Dzięki temu może zastąpić kilka oddzielnych zaworów w bardziej rozbudowanych instalacjach.

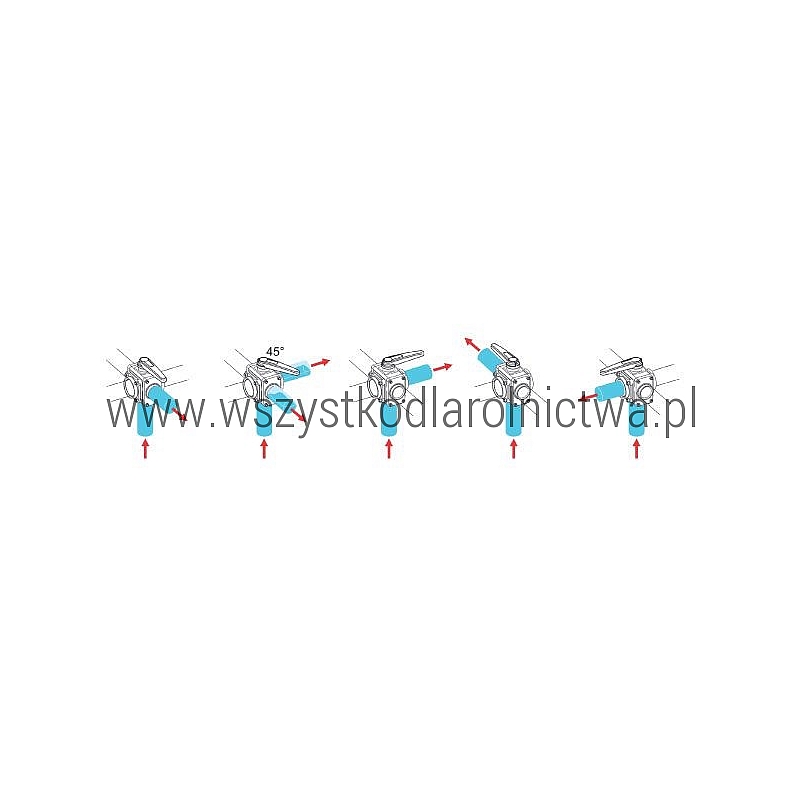

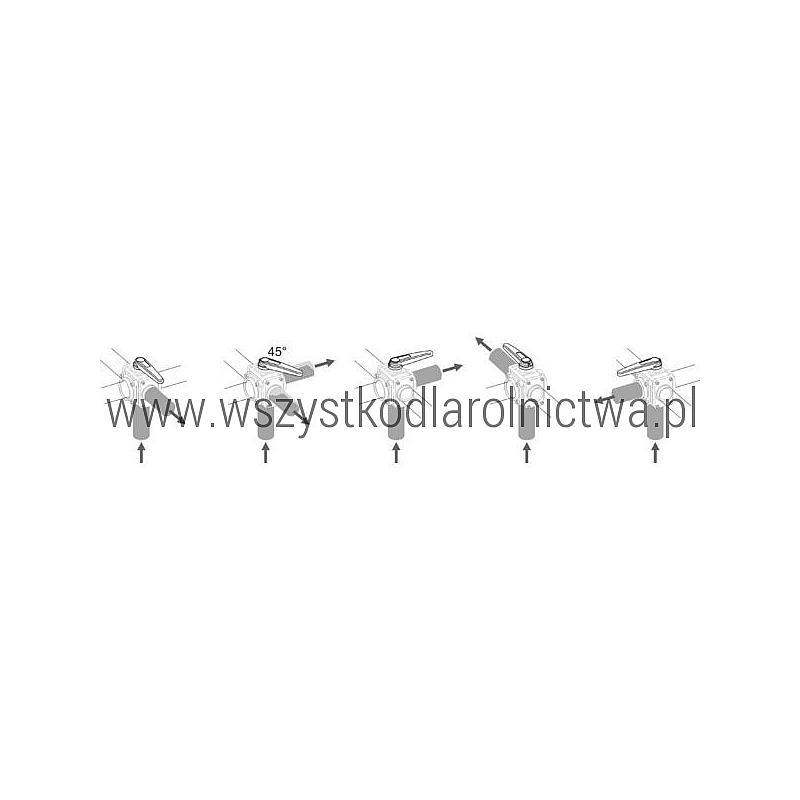

Położenie dźwigni zmienia ustawienie wewnętrznej kuli i odpowiednio łączy wybrane kanały zaworu. Konkretne wykorzystanie poszczególnych dróg zależy od sposobu wykonania instalacji w maszynie.

Przyłącza 1" F BSP

Model 453053A44 wykorzystuje przyłącza z gwintem wewnętrznym 1" BSP. Średnica nominalna przepływu wynosi DN20.

Przed zamówieniem należy zwrócić uwagę nie tylko na rozmiar gwintu, ale również na liczbę dróg i układ przyłączy, ponieważ seria ARAG 453 obejmuje wiele różnych wariantów zaworów.

Rodzina zaworów 5-drogowych ARAG 453

Cechy produktu

• oryginalny produkt ARAG,
• seria 453,
• ręczny zawór kulowy 5-drogowy,
• przyłącza z gwintem wewnętrznym G 1" F BSP,
• średnica nominalna DN20,
• maksymalne ciśnienie robocze 16 bar,
• kula wykonana z polipropylenu PP,
• ręczne sterowanie przepływem,
• możliwość rozdzielania cieczy pomiędzy kilka obwodów,
• rozbieralna konstrukcja umożliwiająca wymianę elementów eksploatacyjnych.

Zawartość zestawu

1 szt. kompletnego zaworu kulowego 5-drogowego ARAG 453053A44.

Objawy zużycia lub uszkodzenia

• wyciek cieczy z korpusu lub przyłączy,
• przepuszczanie cieczy do niewłaściwego obwodu,
• problem z całkowitym odcięciem wybranego przepływu,
• zwiększony opór podczas obracania dźwigni,
• nadmierny luz mechanizmu sterującego,
• uszkodzenie gwintów przyłączeniowych,
• pęknięcie lub deformacja korpusu,
• uszkodzenie dźwigni lub elementów wewnętrznych.

Czyszczenie i konserwacja

Po zakończeniu pracy instalację należy dokładnie przepłukać zgodnie z zaleceniami dotyczącymi obsługi maszyny. Zanieczyszczenia pozostające wewnątrz zaworu mogą zwiększać opór podczas przełączania i wpływać na szczelność.

Okresowo warto sprawdzić stan uszczelnień, przyłączy oraz swobodę pracy mechanizmu zaworu.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment układu, w którym zamontowany jest zawór.
3. Przed demontażem oznacz przewody podłączone do poszczególnych przyłączy.
4. Odkręć wszystkie połączenia współpracujące ze starym zaworem.
5. Zdemontuj zużyty lub uszkodzony zawór.
6. Sprawdź i oczyść współpracujące gwinty oraz elementy uszczelniające.
7. Zamontuj nowy ARAG 453053A44, zachowując właściwe rozmieszczenie przewodów.
8. Sprawdź, czy dźwignia może swobodnie pracować w całym wymaganym zakresie.
9. Uruchom instalację i wykonaj próbę szczelności.
10. Sprawdź prawidłowy kierunek przepływu dla poszczególnych pozycji zaworu.

Produkty powiązane

• 453055A55 – zawór kulowy 5-drogowy 1 1/4" F BSP ARAG
• 453055A66 – zawór kulowy 5-drogowy 1 1/2" F BSP ARAG
• 45300400T050 – dźwignia T do zaworów kulowych ARAG serii 453
• 453053A33 – wcześniejsze oznaczenie produktu
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 453053A44.
- Producent: ARAG.
- Seria: 453.
- Typ: ręczny zawór kulowy 5-drogowy.
- Przyłącze: G 1" F BSP.
- Gwint: wewnętrzny BSP.
- Średnica nominalna: DN20.
- Maksymalne ciśnienie robocze: 16 bar.
- Materiał kuli: PP.
- Waga: 858 g / 0,858 kg.
- EAN: 8026834287976.
- Poprzednie oznaczenie: 453053A33.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić liczbę dróg, wielkość gwintu oraz układ połączeń.

Najczęściej zadawane pytania

Ile dróg ma ARAG 453053A44?
Jest to 5-drogowy zawór kulowy przeznaczony do rozdzielania i kierowania przepływem cieczy.

Jakie przyłącza posiada zawór?
Model 453053A44 posiada przyłącza z gwintem wewnętrznym G 1" BSP.

Jaka jest średnica nominalna?
Średnica nominalna zaworu wynosi DN20.

Jakie jest maksymalne ciśnienie robocze?
Zawór jest przeznaczony do pracy przy ciśnieniu do 16 bar.

Czy 453053A33 jest powiązany z 453053A44?
Tak. Numer 453053A33 jest wcześniejszym oznaczeniem zastąpionym przez 453053A44.
