45514403A Zawór kulowy 2-drożny T3 DN19 16 bar z podnoszoną dźwignią ARAG 455

Opis produktu

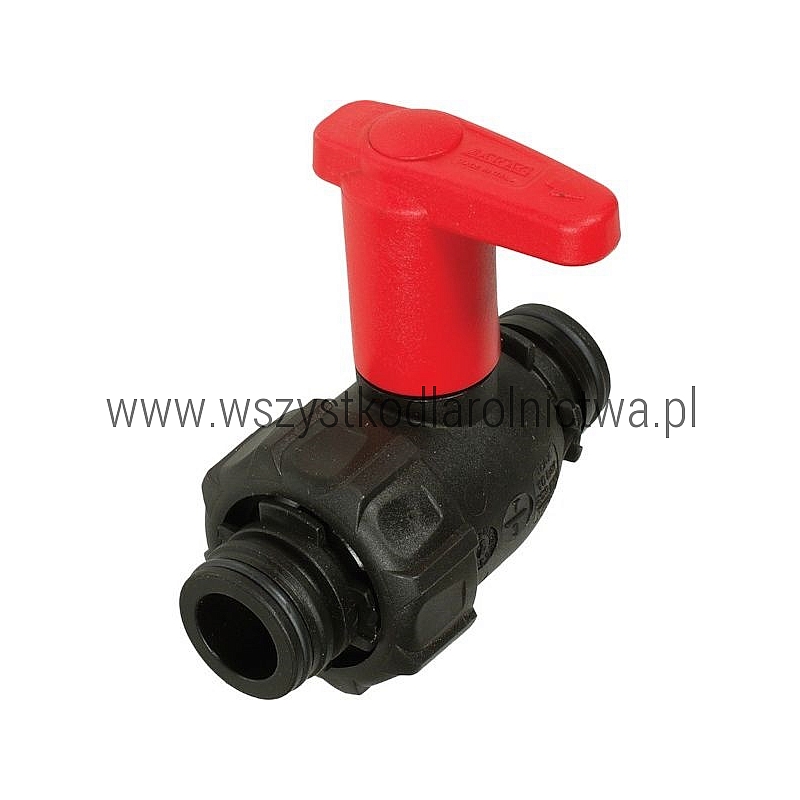

ARAG 45514403A to ręcznie sterowany 2-drożny zawór kulowy z przyłączami widełkowymi typu T3 oraz podnoszoną, przedłużoną dźwignią.

Zawór przeznaczony jest do instalacji cieczowych w opryskiwaczach, instalacjach rolniczych i innych układach wymagających szybkiego ręcznego odcinania przepływu.

Wersja 45514403A posiada nominalny przelot DN19 i maksymalne ciśnienie robocze 16 bar. Przyłącza widełkowe pozwalają na szybki montaż i demontaż zaworu po zastosowaniu odpowiednich króćców i uszczelnień.

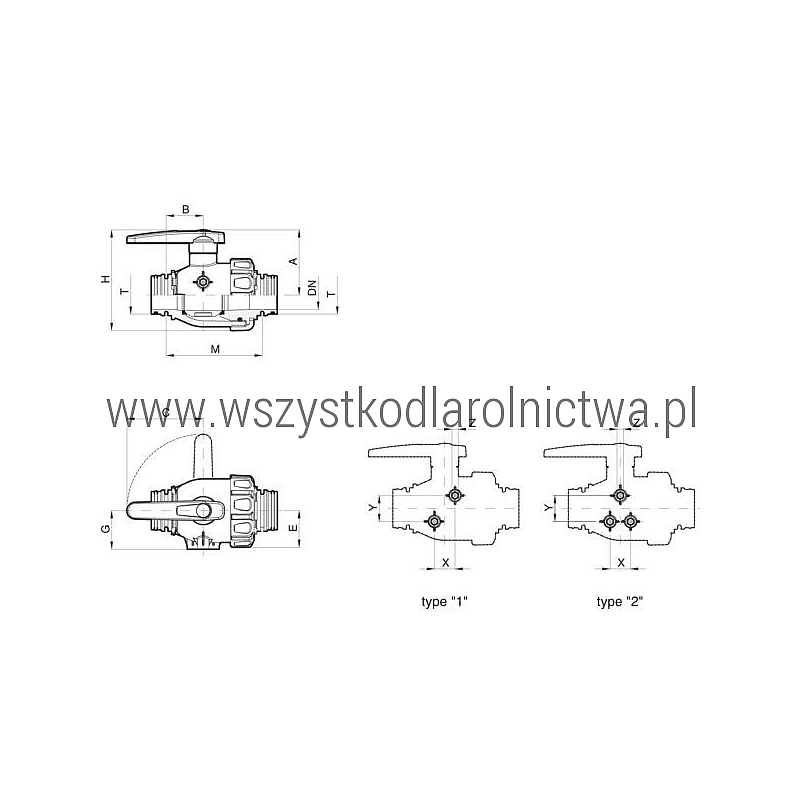

Dane techniczne

Zastosowanie

Zawór 45514403A może być stosowany m.in. w:

• opryskiwaczach polowych i sadowniczych,
• instalacjach cieczy roboczej,
• układach rozdzielania i odcinania przepływu,
• zbiornikach i instalacjach pomocniczych,
• instalacjach wykorzystujących system przyłączy widełkowych ARAG.

Przed zakupem należy sprawdzić, czy instalacja wykorzystuje przyłącza T3 oraz czy wymagany przelot wynosi DN19.

Przyłącze widełkowe T3

Oba końce zaworu przystosowane są do systemu przyłączy widełkowych T3. Takie rozwiązanie pozwala szybko połączyć zawór z odpowiednimi króćcami, redukcjami lub przyłączami wężowymi.

Końcowe elementy przyłączeniowe należy dobrać do konkretnej instalacji. Nie są one integralną częścią samego zaworu.

Podnoszona dźwignia

Wersja oznaczona literą A wyposażona jest w podnoszoną / przedłużoną dźwignię. Ułatwia ona obsługę zaworu szczególnie w miejscach, gdzie korpus znajduje się blisko innych elementów instalacji.

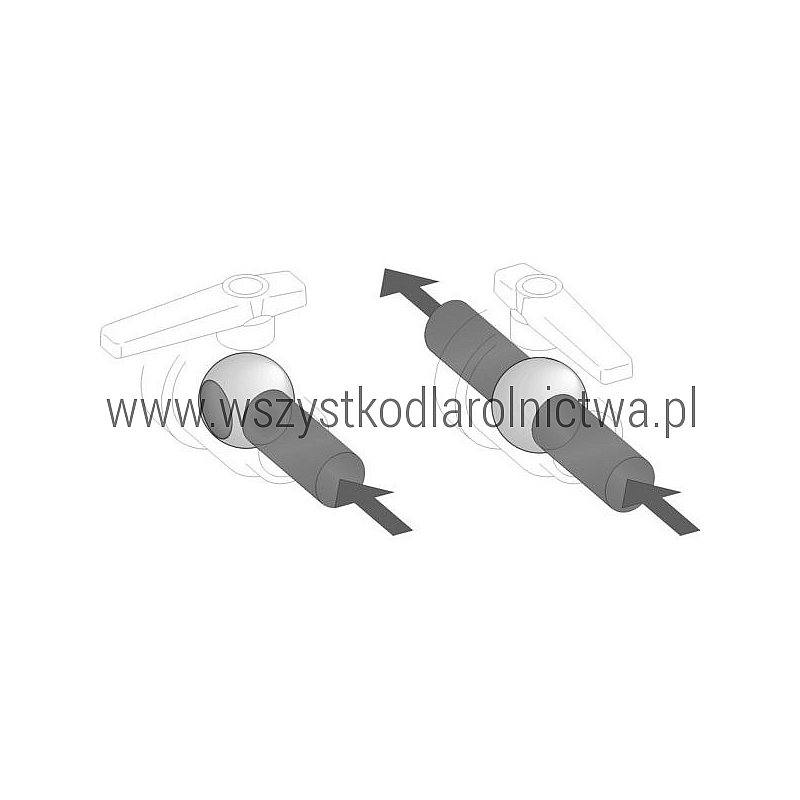

Obrót dźwigni pozwala ręcznie otworzyć lub zamknąć przepływ cieczy.

Warianty zaworów 2-drożnych ARAG 455 z podnoszoną dźwignią

Cechy produktu

• oryginalny produkt ARAG,
• seria zaworów 455,
• zawór kulowy 2-drożny,
• ręczne sterowanie,
• przyłącze widełkowe T3,
• przelot nominalny DN19,
• maksymalne ciśnienie 16 bar,
• podnoszona dźwignia ułatwiająca obsługę,
• korpus z polipropylenu wzmacnianego włóknem szklanym,
• kula z polipropylenu,
• uszczelnienia EPDM,
• szybki montaż w systemie połączeń widełkowych.

Zawartość zestawu

1 szt. zaworu kulowego ARAG 45514403A.

Końcowe króćce, adaptery i inne elementy przyłączeniowe należy dobrać i zamówić odpowiednio do zastosowanej instalacji.

Objawy zużycia lub uszkodzenia

• wyciek cieczy z korpusu lub okolic osi zaworu,
• przeciek przez zawór mimo ustawienia w pozycji zamkniętej,
• ciężka lub nierówna praca dźwigni,
• uszkodzenie lub pęknięcie dźwigni,
• uszkodzenie korpusu,
• nieszczelność na przyłączach widełkowych.

Czyszczenie i konserwacja

Po zakończeniu pracy instalację należy przepłukać czystą wodą. Nie należy pozostawiać agresywnych pozostałości cieczy roboczej wewnątrz zaworu przez dłuższy czas.

Okresowo należy kontrolować szczelność przyłączy, stan uszczelnień oraz swobodę pracy dźwigni.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment instalacji, w którym zamontowany jest zawór.
3. Wyjmij widełki zabezpieczające przyłącza po obu stronach zaworu.
4. Odłącz zawór od króćców instalacji.
5. Sprawdź stan uszczelnień na przyłączach i w razie potrzeby wymień je.
6. Zamontuj nowy zawór 45514403A pomiędzy odpowiednimi przyłączami T3.
7. Załóż widełki zabezpieczające.
8. Uruchom instalację przy niskim ciśnieniu i sprawdź szczelność.
9. Sprawdź prawidłowe otwieranie i zamykanie przepływu.

Produkty powiązane

• 45514403 – zawór kulowy T3 DN19 16 bar ze standardową dźwignią ARAG
• 45514404A – zawór kulowy T4 DN25 16 bar z podnoszoną dźwignią ARAG
• 45500006A050 – przedłużona dźwignia do zaworów serii 455 ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 45514403A.
- Producent: ARAG.
- Seria: 455.
- Typ: zawór kulowy 2-drożny.
- Przyłącze: T3 widełkowe.
- Przelot: DN19.
- Maksymalne ciśnienie: 16 bar.
- Dźwignia: podnoszona / przedłużona.
- Uszczelnienia: EPDM.
- EAN: 8026834337053.
- Waga: 163 g / 0,163 kg.
- Jednostka sprzedaży: 1 szt.
- Króćce i adaptery końcowe należy dobrać oddzielnie do zastosowanej instalacji.

Najczęściej zadawane pytania

Jakie przyłącze posiada zawór 45514403A?
Zawór wyposażony jest w przyłącza widełkowe typu T3.

Jaki jest przelot zaworu?
Nominalny przelot wynosi DN19.

Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie wynosi 16 bar.

Czym różni się 45514403A od 45514403?
Wersja 45514403A posiada podnoszoną, przedłużoną dźwignię, natomiast 45514403 jest wersją ze standardową dźwignią.

Czy króćce przyłączeniowe są częścią zaworu?
Nie. Odpowiednie króćce i adaptery do systemu T3 dobiera się oddzielnie zgodnie z instalacją.

Czy zawór można wymienić bez rozbierania całej instalacji?
Tak. System połączeń widełkowych pozwala na szybkie odłączenie zaworu po usunięciu ciśnienia i wyjęciu widełek zabezpieczających.
