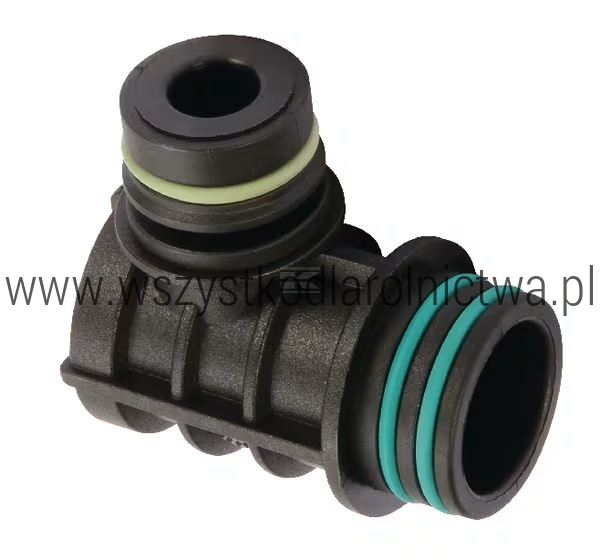

463001H300 Kolektor końcowy złączka zwrotna zaworu ARAG 463001HS D12

Opis produktu

ARAG 463001H300 to oryginalny końcowy kolektor / złączka zwrotna stosowana w starszych zaworach ARAG 463001HS.

Element ARAG stanowi pozycję nr 1 zespołu kolektora powrotnego. Jest to element końcowy – z jednej strony jest zamknięty, a z drugiej łączy się z korpusem zaworu za pomocą przyłącza mocowanego na zabezpieczenie.

Model 463001H300 przeznaczony jest do starszej wersji zaworu ARAG 463001HS. Charakterystycznym parametrem pozwalającym prawidłowo dobrać część jest średnica części wchodzącej do zaworu D = 12 mm.

Producent klasyfikuje produkt jako złączkę zwrotną 30 bar. W katalogach serwisowych element występuje również jako końcowy kolektor powrotny zaworu.

Dane techniczne

Do czego służy ARAG 463001H300?

463001H300 jest elementem kończącym kolektor zaworu. W przeciwieństwie do elementu pośredniego nie służy do dalszego łączenia kolejnej części zespołu.

Konstrukcja jest zamknięta z jednej strony, dlatego element montowany jest na końcu zespołu zaworu.

Jest to część serwisowa pozwalająca naprawić istniejący zawór bez konieczności wymiany kompletnego zespołu.

Pasuje do ARAG 463001HS

Przyłącze przeznaczone jest przede wszystkim do:

• 463001HS – starszy typ zaworu ARAG

Ważne: w starszych zaworach ARAG serii 463/863 występuje kilka bardzo podobnych kolektorów. Nie należy dobierać ich wyłącznie na podstawie wyglądu.

D = 12 mm – ważny wymiar przy doborze

Jednym z najważniejszych parametrów identyfikacyjnych produktu 463001H300 jest średnica części przyłącza wchodzącej do korpusu zaworu:

D = 12 mm

Wymiar ten należy porównać ze starą częścią przed zamówieniem.

W podobnych zaworach ARAG występują również przyłącza o średnicy 10 mm, 14 mm i 16 mm, które mimo podobnego wyglądu nie są tym samym elementem.

Pozycja nr 1 – kolektor końcowy

W systemie starszych kolektorów ARAG występują trzy podstawowe pozycje:

463001H300 jest pozycją nr 1 i jest zamknięty z jednej strony. Nie należy go mylić z pośrednim 463001H302 ani wyjściowym 463001H304.

463001H300 a 463001H302 – jaka jest różnica?

463001H300 jest elementem końcowym – pozycją nr 1.

463001H302 jest natomiast kolektorem pośrednim – pozycją nr 2.

Oba elementy należą do tego samego starszego systemu ARAG 463001HS i wykorzystują przyłącze D = 12 mm, ale pełnią inne funkcje i nie powinny być ze sobą mylone.

463001H300 a 463001304 – to różne części

Numery są podobne, ale części mają inne średnice, pozycje montażowe oraz zastosowanie.

Porównanie kolektorów starszych zaworów ARAG

Średnica D jest kluczowym parametrem identyfikacyjnym. W przypadku 463001H300 musi wynosić 12 mm.

Uszczelnienia

W dokumentacji serwisowej dla tego typu połączenia występują uszczelnienia:

• 465005140V – uszczelnienie przyłącza zaworu
• 322000050V – uszczelnienie pośrednie kolektora

Podczas naprawy warto skontrolować uszczelnienia. Nawet nieuszkodzony kolektor może przeciekać, jeżeli pierścień uszczelniający jest stwardniały, przecięty lub zdeformowany.

Zastosowanie

ARAG 463001H300 stosowany jest przede wszystkim w:

• starszych zaworach ARAG 463001HS,
• układach regulacji opryskiwaczy,
• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• instalacjach cieczowych wykorzystujących starszą armaturę ARAG serii 463.

Cechy produktu

• oryginalna część ARAG,
• numer katalogowy 463001H300,
• końcowy kolektor / złączka zwrotna,
• element zamknięty z jednej strony,
• pozycja montażowa nr 1,
• średnica przyłącza do zaworu D = 12 mm,
• przeznaczony do starszego zaworu 463001HS,
• część zamienna do naprawy armatury opryskiwacza.

Zawartość zestawu

1 szt. kolektora końcowego / złączki zwrotnej ARAG 463001H300.

Zakres dostawy dodatkowych uszczelnień może zależeć od dostawcy i partii produktu. Przy naprawie zaleca się sprawdzić stan wszystkich uszczelnień współpracujących z kolektorem.

Objawy uszkodzenia

Element należy skontrolować w przypadku:

• wycieku cieczy przy zaworze,
• pęknięcia korpusu kolektora,
• uszkodzenia gniazda mocującego,
• luzu na połączeniu,
• uszkodzenia powierzchni współpracującej z uszczelką,
• nieszczelności pomiędzy elementami kolektora.

Sposób wymiany

1. Wyłącz pompę opryskiwacza.
2. Całkowicie usuń ciśnienie z instalacji.
3. Zabezpiecz układ przed wypływem cieczy.
4. Zdemontuj zabezpieczenie mocujące kolektor.
5. Wyjmij uszkodzony element.
6. Sprawdź stan gniazda zaworu.
7. Sprawdź i w razie potrzeby wymień uszczelnienia.
8. Porównaj średnicę starego elementu – dla 463001H300 powinna wynosić 12 mm.
9. Zamontuj nowy kolektor.
10. Załóż zabezpieczenie.
11. Uruchom instalację i sprawdź szczelność połączenia.

Na co zwrócić uwagę przed zakupem?

• numer części – 463001H300,
• typ zaworu – 463001HS,
• średnica przyłącza – D = 12 mm,
• pozycja montażowa – nr 1,
• element powinien być zamknięty z jednej strony,
• należy sprawdzić stan współpracujących uszczelnień.

Numery porównawcze / oznaczenia

463001H300
8719607009942
27196

Produkty powiązane

• 463001H302 – kolektor pośredni, pozycja nr 2, D=12 mm
• 463001H304 – kolektor wyjściowy, pozycja nr 3, D=12 mm
• 465005140V – uszczelnienie przyłącza zaworu
• 322000050V – uszczelnienie kolektora
• 463001304 – przyłącze powrotne D=14 mm do innej wersji zaworu
• ARAG – pozostałe części zaworów i instalacji opryskowych

Uwagi

- Numer produktu: 463001H300.
- Producent: ARAG.
- Typ: końcowy kolektor / złączka zwrotna.
- Wersja: zamknięta z jednej strony.
- Pozycja w zespole: nr 1.
- Średnica części wchodzącej do zaworu: D=12 mm.
- Zastosowanie: starszy zawór ARAG 463001HS.
- Oznaczenie w pliku: złączka zwrotna 30 bar.
- Waga: 58 g / 0,058 kg
- EAN: 8719607009942.
- Numer porównawczy: 27196.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić numer zaworu, pozycję kolektora oraz wymiar D.

Najczęściej zadawane pytania

Do czego służy ARAG 463001H300?
Jest to końcowy element kolektora zaworu ARAG 463001HS. Stanowi pozycję nr 1 i jest zamknięty z jednej strony.

Do jakiego zaworu pasuje 463001H300?
Przeznaczony jest do starszej wersji zaworu ARAG 463001HS.

Jaki wymiar D ma 463001H300?
Średnica części wchodzącej do korpusu zaworu wynosi 12 mm.

Czym różni się 463001H300 od 463001H302?
463001H300 jest elementem końcowym – pozycją nr 1, natomiast 463001H302 jest elementem pośrednim – pozycją nr 2.

Czy 463001H300 i 463001304 są tym samym elementem?
Nie. 463001H300 ma D=12 mm i jest elementem końcowym do 463001HS. 463001304 ma D=14 mm i jest inną częścią stosowaną w zaworach 463020 / 463020S.

Jak dobrać prawidłowy kolektor?
Najbezpieczniej sprawdzić numer zaworu, pozycję elementu oraz średnicę D. Dla 463001H300 wymagane są: 463001HS, pozycja nr 1 i D=12 mm.
