4715302E1SKIT Elektryczna armatura regulacyjna 3-sekcyjna 12V 140 l/min 20 bar z filtrem ARAG

Opis produktu

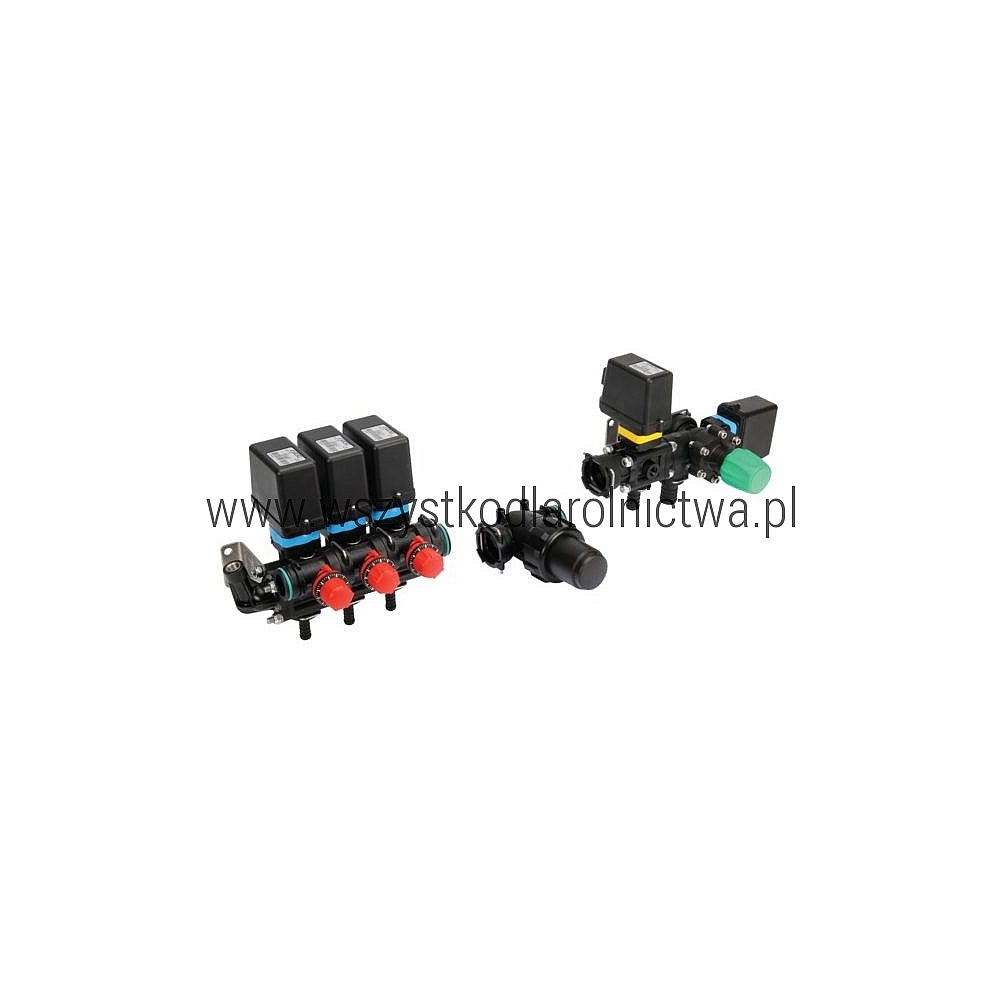

ARAG 4715302E1SKIT to kompletna elektryczna armatura regulacyjna do opryskiwacza polowego, przeznaczona do sterowania 3 sekcjami belki opryskowej.

Zespół pracuje z napięciem 12 V, zapewnia przepływ do 140 l/min i przeznaczony jest do instalacji o maksymalnym ciśnieniu 20 bar.

W skład armatury wchodzi zawór główny z zaworem nadciśnieniowym, proporcjonalny zawór regulacji ciśnienia, filtr ciśnieniowy oraz trzy elektryczne zawory sekcyjne ze zbieraczem równoprężnym. Modułowa konstrukcja ułatwia montaż oraz wymianę poszczególnych elementów.

Dane techniczne

Zastosowanie

Armatura 4715302E1SKIT przeznaczona jest do opryskiwaczy polowych z belką podzieloną na 3 niezależnie sterowane sekcje.

Zespół umożliwia:

• elektryczne włączanie i wyłączanie trzech sekcji belki,
• sterowanie głównym przepływem cieczy,
• proporcjonalną regulację ciśnienia roboczego,
• regulację powrotów dla poszczególnych sekcji,
• filtrację cieczy przed dalszą częścią instalacji,
• podłączenie manometru lub przetwornika ciśnienia.

Co wchodzi w skład armatury?

Filtr ciśnieniowy w zestawie

Wersja 4715302E1SKIT wyposażona jest w filtr ciśnieniowy, który pomaga zatrzymywać zanieczyszczenia przed ich przedostaniem się do zaworów sekcyjnych i dalszej części instalacji.

Regularne czyszczenie wkładu filtra pomaga ograniczyć ryzyko spadku przepływu oraz zanieczyszczenia elementów układu opryskowego.

Zbieracz równoprężny

Trzy zawory sekcyjne wyposażone są w zbieracz równoprężny. Po prawidłowym ustawieniu umożliwia on kompensację przepływu po wyłączeniu jednej z sekcji, ograniczając zmiany parametrów pracy pozostałych sekcji.

Po wymianie zaworu sekcyjnego lub zmianach w instalacji warto ponownie sprawdzić ustawienie powrotów.

Warianty armatury regulacyjnej ARAG

Cechy produktu

• oryginalny produkt ARAG,
• kompletna armatura regulacyjna do opryskiwacza,
• sterowanie 3 sekcjami belki,
• zasilanie 12 V,
• przepływ do 140 l/min,
• maksymalne ciśnienie 20 bar,
• proporcjonalna regulacja ciśnienia,
• zawór główny z zaworem nadciśnieniowym,
• filtr ciśnieniowy w zestawie,
• 3 elektryczne zawory sekcyjne,
• zbieracz równoprężny,
• modułowa konstrukcja ułatwiająca serwis.

Zawartość zestawu

Kompletna elektryczna armatura regulacyjna ARAG 4715302E1SKIT do 3 sekcji wraz z filtrem ciśnieniowym.

Zestaw obejmuje zawór główny z zaworem nadciśnieniowym, proporcjonalny zawór regulacji ciśnienia, filtr ciśnieniowy, trzy elektryczne zawory sekcyjne ze zbieraczem równoprężnym oraz przyłącze manometru lub przetwornika ciśnienia.

Objawy zużycia lub uszkodzenia

• brak reakcji jednej lub kilku sekcji na sterowanie,
• problem z włączaniem lub wyłączaniem głównego przepływu,
• brak prawidłowej regulacji ciśnienia,
• zmiana ciśnienia po wyłączeniu jednej z sekcji,
• wycieki z zaworów lub połączeń,
• ograniczony przepływ spowodowany zabrudzeniem filtra,
• uszkodzenie napędów elektrycznych lub przewodów.

Czyszczenie i konserwacja

Po zakończeniu pracy instalację należy dokładnie przepłukać czystą wodą. Wkład filtra ciśnieniowego powinien być regularnie kontrolowany i czyszczony.

Należy również okresowo sprawdzać szczelność połączeń, stan uszczelnień oraz prawidłową pracę zaworu głównego, regulacji ciśnienia i wszystkich trzech zaworów sekcyjnych.

Sposób wymiany / montażu

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Odłącz zasilanie elektryczne zespołu sterującego.
3. Opróżnij fragment instalacji, w którym zamontowana jest armatura.
4. Odłącz przewód zasilający, powrót oraz przewody trzech sekcji belki.
5. Odłącz instalację elektryczną.
6. Zdemontuj dotychczasowy zespół.
7. Zamontuj armaturę ARAG 4715302E1SKIT w stabilnym miejscu.
8. Podłącz zasilanie cieczy, powrót oraz przewody trzech sekcji.
9. Podłącz instalację elektryczną i sterowanie.
10. Sprawdź i ustaw zbieracz równoprężny dla poszczególnych sekcji.
11. Uruchom instalację i sprawdź szczelność wszystkich połączeń.
12. Sprawdź działanie zaworu głównego, regulacji ciśnienia oraz każdej z 3 sekcji.

Produkty powiązane

• 471520E50 – moduł zaworu głównego i regulacji ARAG
• 32220M3 – filtr ciśnieniowy ARAG
• 46301351 – zespół 3 zaworów sekcyjnych ze zbieraczem równoprężnym ARAG
• 4715202E1SKIT – armatura regulacyjna 2-sekcyjna 120 l/min 20 bar z filtrem ARAG
• 4715502E1SKIT – armatura regulacyjna 5-sekcyjna 180 l/min 20 bar z filtrem ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 4715302E1SKIT.
- Producent: ARAG.
- Typ: elektryczna armatura regulacyjna.
- Liczba sekcji: 3.
- Napięcie: 12 V.
- Maksymalny przepływ: 140 l/min.
- Maksymalne ciśnienie: 20 bar.
- Regulacja ciśnienia: proporcjonalna.
- Filtr ciśnieniowy: w zestawie.
- Zbieracz równoprężny: tak.
- Waga: 9200 g / 9,200 kg.
- Jednostka sprzedaży: 1 zestaw.
- Przed zakupem należy sprawdzić liczbę sekcji, wymagany przepływ oraz sposób podłączenia armatury.

Najczęściej zadawane pytania

Do ilu sekcji przeznaczona jest armatura ARAG 4715302E1SKIT?
Zestaw przeznaczony jest do sterowania 3 niezależnymi sekcjami belki opryskowej.

Jaki jest maksymalny przepływ?
Maksymalny przepływ armatury wynosi 140 l/min.

Jakie jest maksymalne ciśnienie?
Zespół przeznaczony jest do pracy przy ciśnieniu do 20 bar.

Czy filtr znajduje się w zestawie?
Tak. Wersja 4715302E1SKIT zawiera filtr ciśnieniowy.

Czy armatura posiada regulację ciśnienia?
Tak. Zespół wyposażony jest w proporcjonalny zawór regulacji ciśnienia.

Czy armatura posiada powroty równoprężne?
Tak. Trzy zawory sekcyjne współpracują ze zbieraczem równoprężnym.

Czy poszczególne elementy można wymieniać oddzielnie?
Tak. Modułowa konstrukcja umożliwia wymianę i serwisowanie poszczególnych elementów armatury.
