1032108 Przyłącze węża proste GZ 3/8" na wąż 8 mm ARAG

Opis produktu

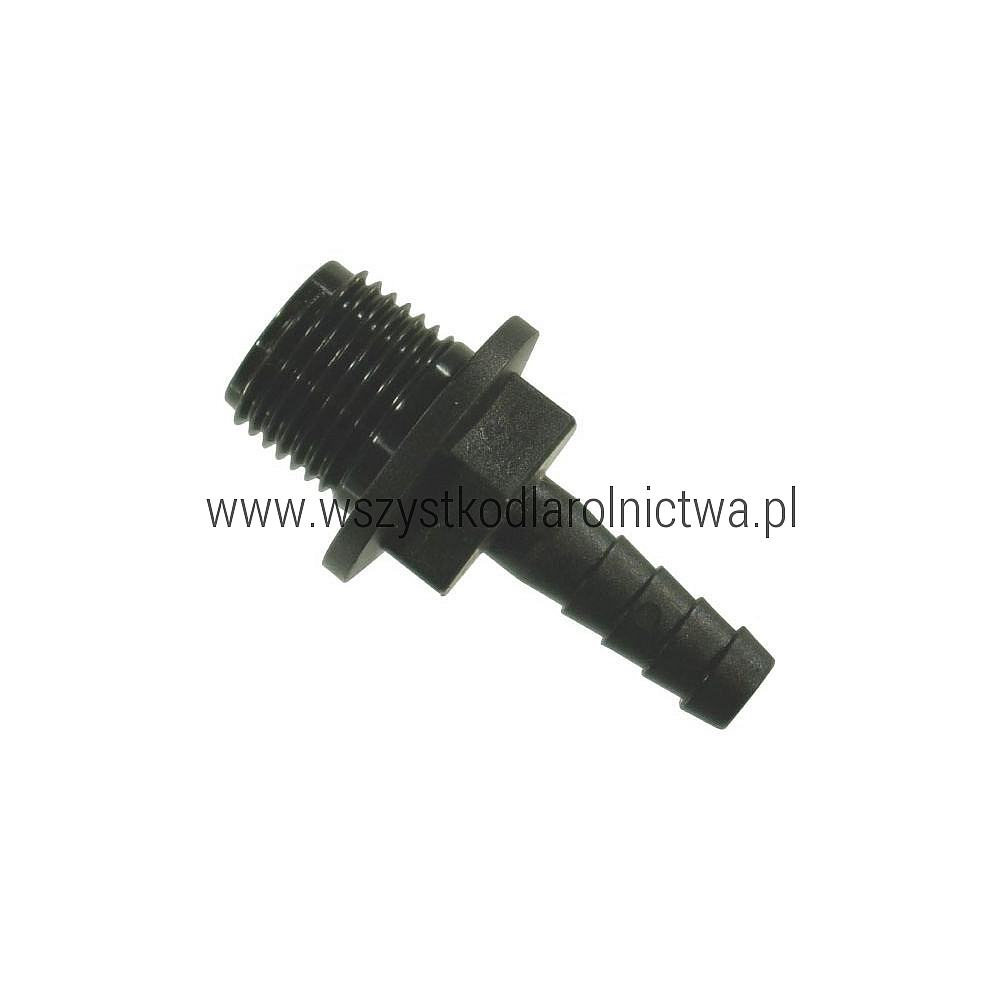

ARAG 1032108 to oryginalne proste przyłącze węża z gwintem zewnętrznym G 3/8" BSP oraz króćcem przeznaczonym do węża o średnicy wewnętrznej 8 mm.

Przyłącze ARAG umożliwia wykonanie prostego połączenia pomiędzy elastycznym przewodem a elementem instalacji posiadającym odpowiedni gwint wewnętrzny.

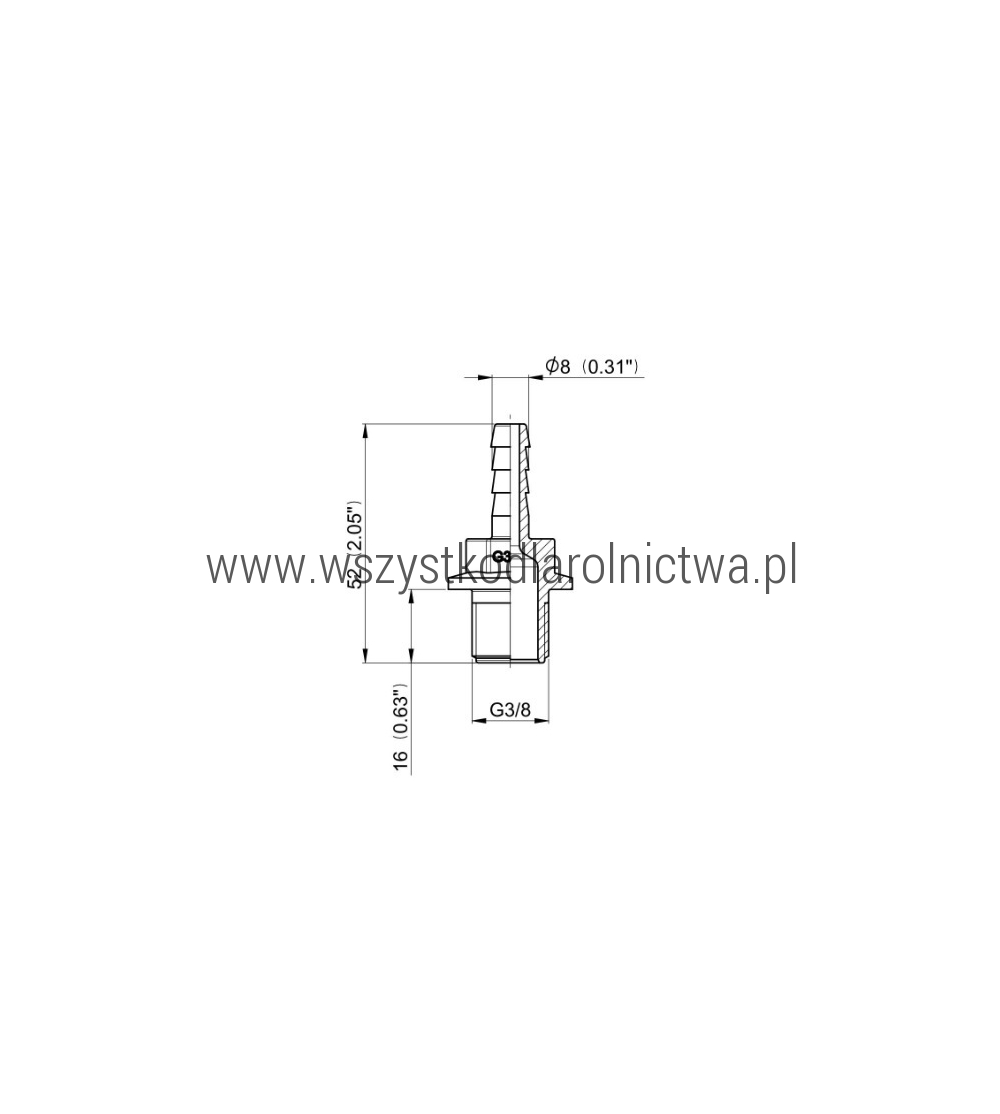

Model 1032108 posiada z jednej strony gwint zewnętrzny G 3/8" BSP, a z drugiej króciec na wąż Ø8 mm. Długość całkowita przyłącza wynosi 52 mm, natomiast długość części gwintowanej wynosi 16 mm.

Element znajduje zastosowanie m.in. w instalacjach cieczowych opryskiwaczy, maszyn rolniczych, pomp, filtrów oraz innych układach wykorzystujących przewód 8 mm i gwint rurowy 3/8".

Dane techniczne

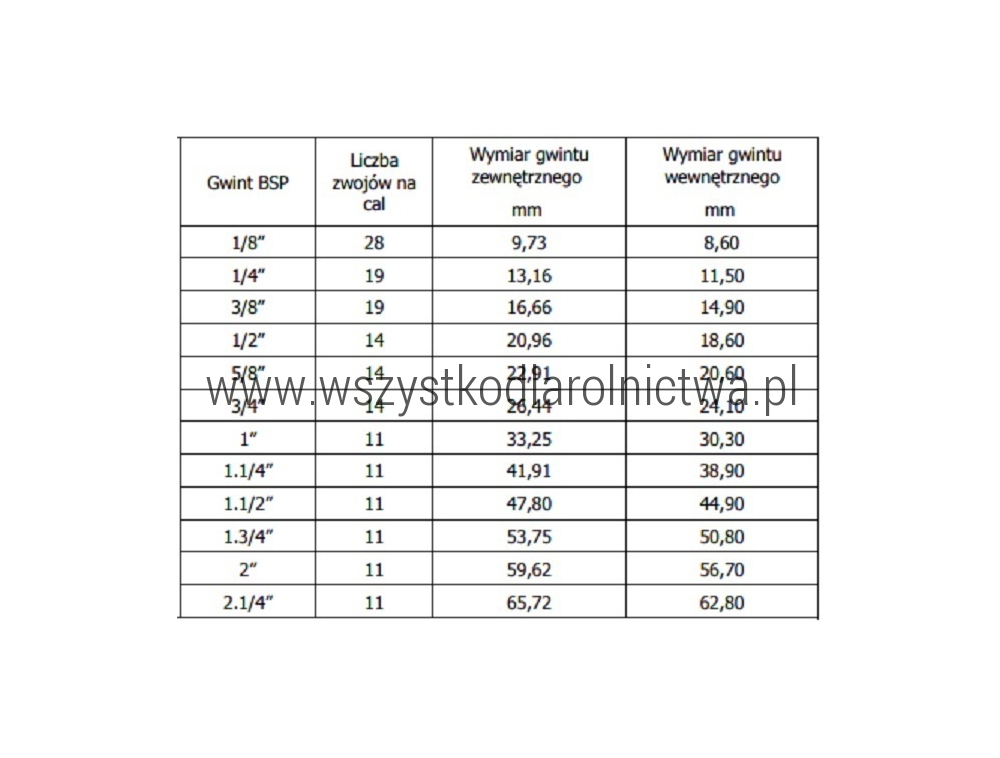

Pomoc w doborze: jeżeli nie jesteś pewien rozmiaru gwintu, zmierz suwmiarką jego średnicę zewnętrzną. Dla gwintu G 3/8" BSP wynosi ona orientacyjnie ok. 16,7 mm. Jest to wymiar orientacyjny – przy doborze należy również sprawdzić rodzaj gwintu.

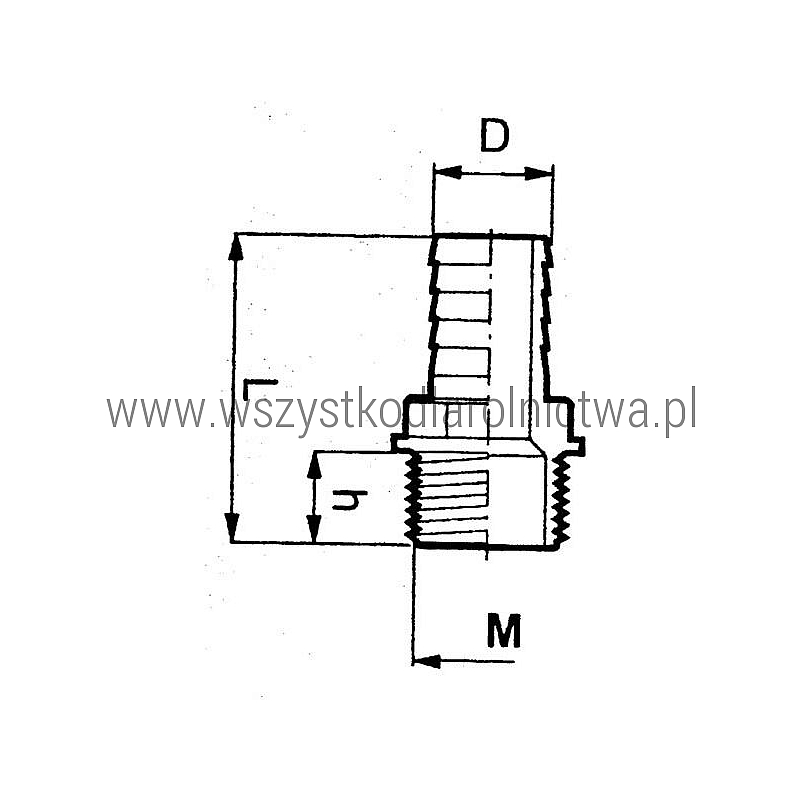

Wymiary

Budowa przyłącza

ARAG 1032108 posiada dwa różne zakończenia:

• gwint zewnętrzny G 3/8" BSP – do połączenia z elementem posiadającym odpowiedni gwint wewnętrzny,
• króciec na wąż Ø8 mm – do podłączenia elastycznego przewodu o średnicy wewnętrznej 8 mm.

Prosta konstrukcja umożliwia wygodne przejście z połączenia gwintowanego na przewód elastyczny.

Zastosowanie

Przyłącze może być stosowane m.in. w:

• opryskiwaczach rolniczych,
• opryskiwaczach sadowniczych,
• instalacjach cieczowych maszyn rolniczych,
• układach pomp,
• układach filtracyjnych,
• instalacjach wodnych,
• przewodach pomocniczych,
• układach wymagających przejścia z gwintu 3/8" na wąż 8 mm.

Przed zakupem należy sprawdzić zarówno rozmiar i rodzaj gwintu, jak również średnicę wewnętrzną przewodu.

Jak prawidłowo dobrać przyłącze?

Przy doborze należy sprawdzić dwa podstawowe parametry:

1. Gwint – w ARAG 1032108 jest to gwint zewnętrzny G 3/8" BSP. Jego średnica zewnętrzna mierzona suwmiarką wynosi orientacyjnie ok. 16,7 mm.
2. Średnica węża – króciec przeznaczony jest do przewodu o średnicy wewnętrznej 8 mm.

Ważne: oznaczenie 3/8" nie oznacza średnicy zewnętrznej 9,5 mm. W przypadku gwintu rurowego G 3/8" BSP średnica zewnętrzna gwintu wynosi około 16,7 mm.

Króciec na wąż 8 mm

Druga strona przyłącza zakończona jest króćcem przeznaczonym do podłączenia węża o średnicy wewnętrznej 8 mm.

Przewód należy nasunąć odpowiednio głęboko na króciec i zabezpieczyć prawidłowo dobraną opaską zaciskową.

Przy doborze przewodu należy kierować się jego średnicą wewnętrzną, a nie średnicą zewnętrzną.

Porównanie przyłączy ARAG z gwintem G 3/8"

W tej rodzinie rozmiar gwintu pozostaje taki sam, natomiast zmienia się średnica króćca na wąż. Oficjalny katalog ARAG podaje: 1032108 – 8 mm, 1032110 – 10 mm, 1032113 – 13 mm, 1032115 – 16 mm.

Przyłącza ARAG na wąż 8 mm – różne gwinty

Jeżeli średnica węża jest znana, ale nie ma pewności co do rozmiaru gwintu, orientacyjny pomiar suwmiarką może pomóc wybrać odpowiedni wariant.

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 1032108,
• przyłącze proste,
• gwint zewnętrzny G 3/8" BSP,
• orientacyjna średnica zewnętrzna gwintu ok. 16,7 mm,
• króciec na wąż 8 mm,
• długość całkowita 52 mm,
• długość części gwintowanej 16 mm,
• waga 4,65 g,
• umożliwia przejście z połączenia gwintowanego na elastyczny przewód.

Zawartość zestawu

1 szt. przyłącza prostego ARAG 1032108 – GZ 3/8" BSP / wąż 8 mm.

Wąż, opaska zaciskowa oraz dodatkowe elementy uszczelniające nie stanowią części samego przyłącza, o ile nie zostały wyraźnie wskazane jako element zestawu.

Na co zwrócić uwagę przy montażu?

• sprawdź zgodność gwintu – G 3/8" BSP,
• przy pomiarze suwmiarką średnica zewnętrzna gwintu powinna wynosić orientacyjnie ok. 16,7 mm,
• sprawdź średnicę wewnętrzną węża – 8 mm,
• skontroluj stan gwintu elementu współpracującego,
• nie dokręcaj przyłącza z nadmierną siłą,
• zastosuj właściwy dla instalacji sposób uszczelnienia,
• przewód zabezpiecz odpowiednio dobraną opaską,
• po montażu sprawdź szczelność instalacji.

Sposób wymiany / montażu

1. Wyłącz instalację i usuń ciśnienie z układu.
2. Odłącz przewód oraz dotychczasowe przyłącze.
3. Oczyść gwint elementu współpracującego.
4. Sprawdź, czy przyłącze odpowiada gwintowi G 3/8" BSP.
5. Zastosuj odpowiedni dla danej instalacji sposób uszczelnienia połączenia.
6. Wkręć ARAG 1032108, zwracając uwagę na prawidłowe prowadzenie gwintu.
7. Nasuń wąż o średnicy wewnętrznej 8 mm na króciec.
8. Zabezpiecz przewód odpowiednią opaską zaciskową.
9. Uruchom instalację i sprawdź szczelność połączenia.

Objawy zużycia lub uszkodzenia

Przyłącze należy skontrolować lub wymienić w przypadku:

• pęknięcia korpusu,
• uszkodzenia lub zerwania gwintu,
• deformacji króćca,
• nieszczelności połączenia,
• zsuwania się przewodu z króćca,
• widocznego zużycia powierzchni przyłącza.

Numery porównawcze / referencyjne

• 1032108
• 8026834184374

Produkty powiązane

• 1032110 – przyłącze proste ARAG GZ 3/8" na wąż 10 mm
• 1032113 – przyłącze proste ARAG GZ 3/8" na wąż 13 mm
• 1032115 – przyłącze proste ARAG GZ 3/8" na wąż 16 mm
• 1032008 – przyłącze proste ARAG GZ 1/4" na wąż 8 mm
• ARAG – pozostałe części instalacji opryskowych

Uwagi

Przed zakupem należy sprawdzić rodzaj i rozmiar gwintu oraz średnicę wewnętrzną przewodu. Produkt przeznaczony jest do połączenia GZ G 3/8" BSP z wężem Ø8 mm.

Najczęściej zadawane pytania

Jaki gwint ma ARAG 1032108?
Przyłącze posiada gwint zewnętrzny G 3/8" BSP.

Ile powinien mieć gwint G 3/8" po zmierzeniu suwmiarką?
Średnica zewnętrzna gwintu G 3/8" BSP wynosi orientacyjnie około 16,7 mm. Oznaczenie 3/8" jest nominalnym rozmiarem gwintu rurowego i nie oznacza średnicy 9,5 mm.

Na jaki wąż pasuje ARAG 1032108?
Króciec przeznaczony jest do węża o średnicy wewnętrznej 8 mm.

Jaką długość ma ARAG 1032108?
Długość całkowita wynosi 52 mm, a długość części gwintowanej 16 mm.

Czym różni się 1032108 od 1032110?
Oba modele mają gwint G 3/8". Model 1032108 przeznaczony jest do węża 8 mm, natomiast 1032110 do węża 10 mm.

Czym różni się 1032108 od 1032113?
Oba modele mają gwint G 3/8". Model 1032108 ma króciec 8 mm, natomiast 1032113 króciec 13 mm.

Czy jest to przyłącze proste czy kątowe?
Jest to przyłącze proste – gwint oraz króciec znajdują się w jednej osi.
