463011550 Zestaw naprawczy tłok trzpień z
zaworu elektrycznego ARAG 463 863

Opis produktu

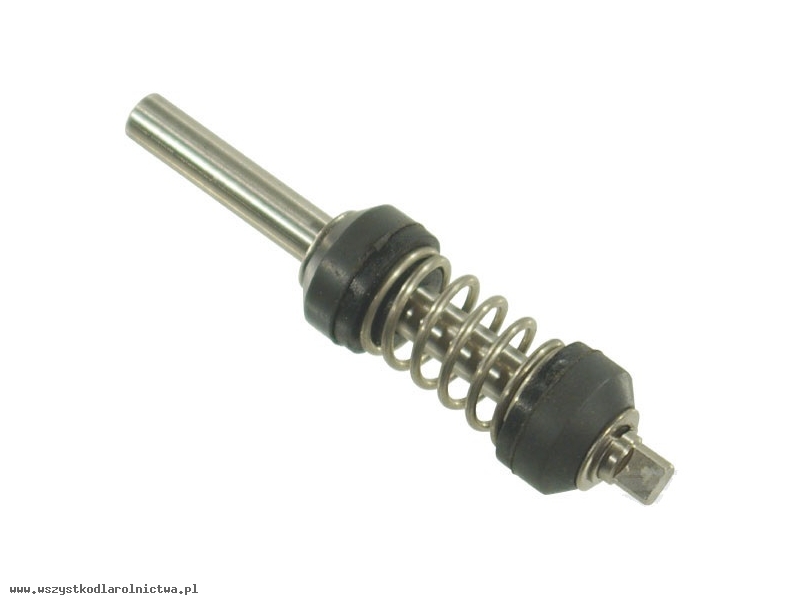

ARAG 463011550 / 463011.550 to oryginalny kompletny zestaw tłoka / trzpienia przeznaczony do naprawy zaworów elektrycznych ARAG serii 463 i 863.

Produkt ARAG jest elementem roboczym zaworu odpowiedzialnym za otwieranie, zamykanie i sterowanie przepływem cieczy wewnątrz korpusu.

W katalogu części ARAG element występuje jako „PLUNGER KIT FOR 463011”, czyli kompletny zestaw tłoka zaworu. Spotykane są dwa sposoby zapisu numeru: 463011550 oraz katalogowy 463011.550.

Zestaw umożliwia naprawę zużytego lub nieszczelnego zaworu bez konieczności wymiany kompletnego elektrozaworu.

Dane techniczne

Dwa zapisy numeru ARAG

Produkt można spotkać pod dwoma oznaczeniami:

• 463011550 – zapis ciągły stosowany m.in. w systemach magazynowych i hurtowniach,
• 463011.550 – zapis katalogowy ARAG.

Oba numery oznaczają ten sam produkt. Przy wyszukiwaniu części warto sprawdzać obie formy zapisu.

Co to dokładnie jest?

463011550 nie jest kompletnym elektrozaworem. Jest to wewnętrzny kompletny tłok / trzpień zaworu, oferowany jako część serwisowa.

Tłok współpracuje z korpusem zaworu oraz napędem elektrycznym. Ruch trzpienia powoduje zmianę położenia elementu zamykającego przepływ cieczy.

W dokumentacji technicznej ARAG dla zaworów elektrycznych serii 863 element 463011.550 oznaczony jest jako zestaw tłoka zaworu.

Zastosowanie

Zestaw naprawczy 463011550 stosowany jest w odpowiednich zaworach elektrycznych ARAG serii 463 i 863, wykorzystywanych w instalacjach opryskiwaczy.

Może występować m.in. w:

• elektrozaworach sekcyjnych opryskiwacza,
• zaworach sterujących przepływem cieczy,
• zespołach zaworowych ARAG 463/863,
• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• instalacjach sterowanych elektrycznie.

Przed zakupem należy sprawdzić numer znajdujący się na zaworze lub numer dotychczasowego tłoka. W rodzinie ARAG 463/863 występuje wiele wersji zaworów i nie każdy zestaw naprawczy jest z nimi zamienny.

ARAG 463011550 w zaworach serii 863

Dokumentacja części zaworów elektrycznych ARAG serii 863 pokazuje zestaw 463011.550 jako wewnętrzny element współpracujący z korpusem zaworu i silnikiem elektrycznym.

W zespole znajdują się również m.in.:

• 463001.010 – korpus zaworu
• 465900.060 – O-ring 1,78 x 18,77 Viton
• G11056V – O-ring 2,62 x 12,37 Viton
• 010002 – widełki zabezpieczające

Objawy zużycia tłoka zaworu

Naprawa zaworu może być potrzebna, gdy występują m.in.:

• nieszczelność zaworu mimo jego zamknięcia,
• przepuszczanie cieczy na wyłączoną sekcję,
• niepełne otwieranie lub zamykanie zaworu,
• nierównomierna praca sekcji opryskiwacza,
• zacinanie się mechanizmu zaworu,
• mechaniczne zużycie lub uszkodzenie trzpienia,
• uszkodzenie elementów uszczelniających tłoka.

Uwaga: podobne objawy może powodować również uszkodzony silnik, korpus zaworu, instalacja elektryczna lub inne uszczelnienia. Przed wymianą warto sprawdzić cały zespół.

Dlaczego warto wymienić sam zestaw naprawczy?

Jeżeli korpus zaworu i napęd elektryczny są sprawne, wymiana elementu 463011550 może umożliwić przywrócenie prawidłowej pracy zaworu bez zakupu kompletnego zespołu.

Jest to szczególnie przydatne w przypadku:

• zużycia elementu zamykającego,
• mechanicznego uszkodzenia trzpienia,
• problemów ze szczelnością zaworu,
• regeneracji starszego zespołu ARAG 463/863.

Sposób wymiany / naprawy

1. Wyłącz opryskiwacz i pompę.
2. Odłącz zasilanie elektryczne zaworu.
3. Całkowicie usuń ciśnienie z instalacji cieczowej.
4. Oczyść zawór z zewnątrz, aby podczas demontażu zabrudzenia nie dostały się do jego wnętrza.
5. Zdemontuj napęd / silnik zaworu zgodnie z konstrukcją danego zespołu.
6. Wyjmij zużyty tłok / trzpień.
7. Sprawdź wnętrze korpusu oraz powierzchnie współpracujące.
8. Sprawdź O-ringi i pozostałe uszczelnienia zaworu.
9. Porównaj stary element z nowym 463011550.
10. Zamontuj nowy zestaw tłoka.
11. Złóż zawór w odwrotnej kolejności.
12. Podłącz instalację elektryczną.
13. Uruchom układ przy niewielkim ciśnieniu.
14. Sprawdź prawidłowe otwieranie, zamykanie oraz szczelność zaworu.

Cechy produktu

• oryginalna część ARAG,
• numer produktu 463011550,
• zapis katalogowy 463011.550,
• kompletny zestaw tłoka / trzpienia zaworu,
• część serwisowa zaworów elektrycznych,
• stosowana w odpowiednich zaworach serii 463/863,
• długość całkowita około 85 mm,
• umożliwia naprawę zaworu bez wymiany kompletnego zespołu.

Zawartość zestawu

1 szt. kompletnego zestawu tłoka / trzpienia ARAG 463011550 / 463011.550.

Produkt jest zestawem naprawczym tłoka. Silnik elektryczny oraz kompletny korpus zaworu nie są częścią produktu.

Numery porównawcze / oznaczenia

463011550
463011.550 – zapis katalogowy ARAG
8026834111004

Produkty powiązane

• 463001.010 – korpus zaworu ARAG
• 465900.060 – O-ring Viton 1,78 x 18,77 mm
• G11056V – O-ring Viton 2,62 x 12,37 mm
• 463001.A13 – przyłącze węża 13 mm do zaworu 463
• 463001.A19 – przyłącze węża 19 mm do zaworu 463
• ARAG – pozostałe części elektrozaworów i instalacji opryskowych

Uwagi

- Numer produktu: 463011550.
- Zapis katalogowy ARAG: 463011.550.
- Producent: ARAG.
- Typ: zestaw naprawczy / kompletny tłok zaworu.
- Zastosowanie: odpowiednie zawory elektryczne ARAG serii 463/863.
- Długość całkowita: ok. 85 mm.
- Waga: 36 g / 0,036 kg
- EAN: 8026834111004.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić numer zaworu lub numer starego zestawu naprawczego.

Najczęściej zadawane pytania

Czy 463011550 i 463011.550 to ten sam produkt?
Tak. 463011550 oraz 463011.550 to dwa sposoby zapisu numeru tego samego zestawu ARAG.

Co znajduje się pod numerem ARAG 463011550?
Jest to kompletny zestaw tłoka / trzpienia zaworu, stosowany jako część naprawcza odpowiednich zaworów elektrycznych ARAG.

Czy jest to kompletny elektrozawór?
Nie. Jest to wewnętrzny element naprawczy zaworu – zestaw tłoka / trzpienia. Nie obejmuje kompletnego korpusu i silnika.

Do jakich zaworów stosowany jest 463011.550?
Dokumentacja ARAG pokazuje go jako zestaw tłoka stosowany w zaworach elektrycznych z rodziny 463/863. Przed zakupem należy jednak sprawdzić dokładny numer posiadanego zaworu.

Kiedy warto wymienić zestaw tłoka?
Między innymi wtedy, gdy zawór nie domyka przepływu, przepuszcza ciecz na wyłączoną sekcję, zacina się lub jego element roboczy jest mechanicznie zużyty.

Czy wymiana 463011550 może zastąpić zakup całego elektrozaworu?
Jeżeli korpus, napęd i pozostałe elementy zaworu są sprawne, wymiana zestawu tłoka może pozwolić na naprawę istniejącego zaworu bez wymiany kompletnego zespołu.
