304371 Filtr ssawny typu T 2" Ø110x200 mm 18 Mesh ARAG

Opis produktu

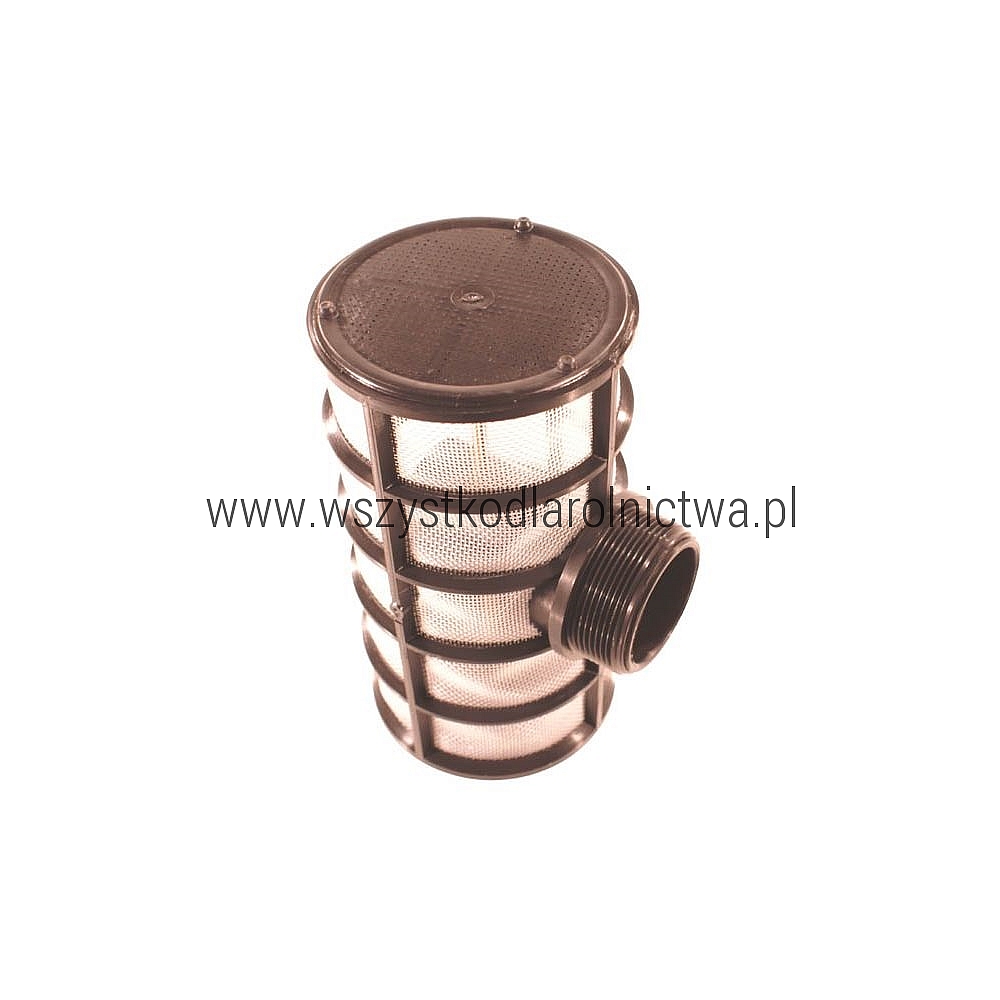

ARAG 304371 to filtr ssawny typu T przeznaczony do wstępnej filtracji cieczy po stronie ssawnej instalacji opryskiwacza.

Filtr zatrzymuje większe zanieczyszczenia znajdujące się w pobieranej cieczy, zanim dotrą one do pompy i dalszych elementów układu. Pomaga chronić pompę, zawory i pozostałe elementy instalacji przed zanieczyszczeniami.

Model 304371 posiada gwint zewnętrzny 2", średnicę zewnętrzną Ø110 mm, długość 200 mm oraz wkład filtracyjny 18 Mesh.

Dane techniczne

Filtracja po stronie ssawnej

Filtr ssawny jest jednym z pierwszych elementów zabezpieczających instalację. Jego zadaniem jest zatrzymanie większych zanieczyszczeń znajdujących się w pobieranej cieczy, zanim dotrą one do pompy i dalszych elementów układu.

Wkład o gęstości 18 Mesh zapewnia filtrację wstępną odpowiednią dla strony ssawnej instalacji.

Zastosowanie

Filtr 304371 stosowany jest po stronie ssawnej instalacji cieczowych, przede wszystkim w opryskiwaczach i układach pobierania cieczy.

• opryskiwacze polowe,
• opryskiwacze sadownicze,
• układy ssawne pomp opryskiwaczy,
• instalacje pobierania cieczy ze zbiornika,
• instalacje cieczowe wymagające wstępnej filtracji,
• układy z przyłączem gwintowanym 2".

Dobór filtra ssawnego

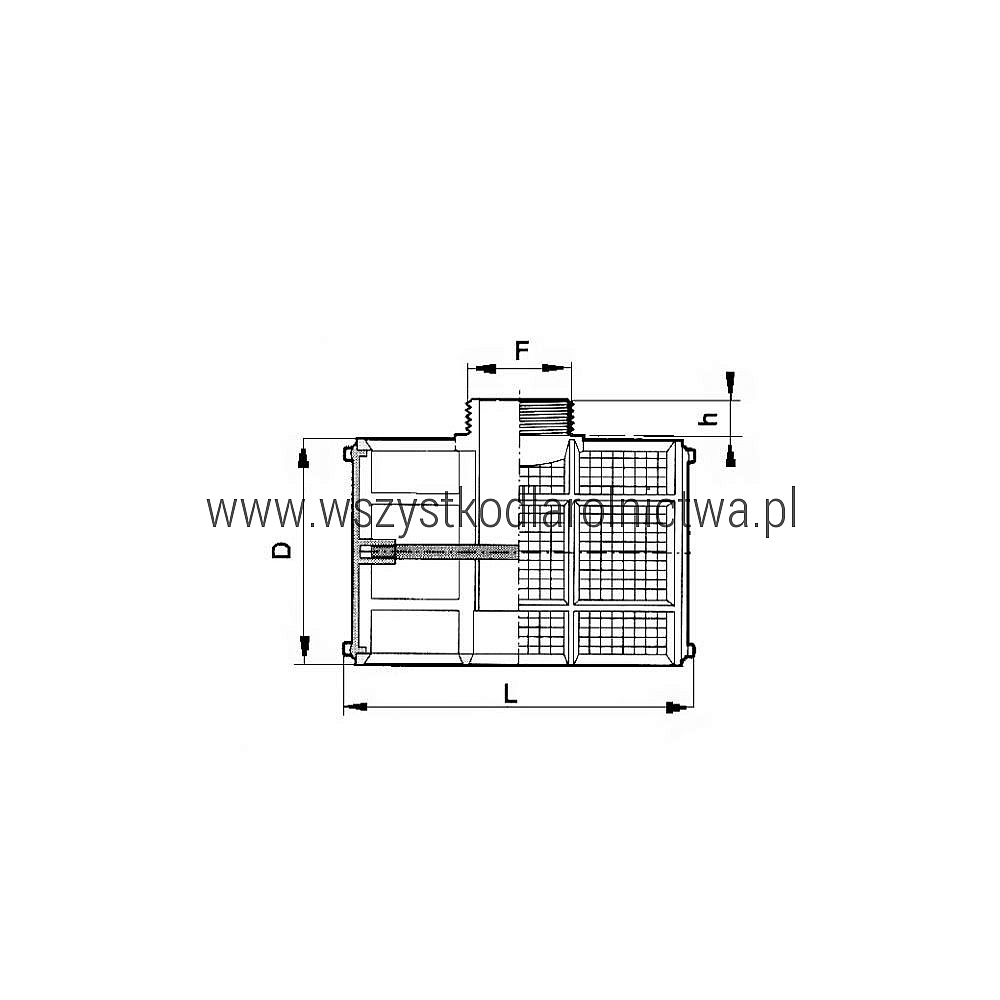

Przy doborze filtra należy zwrócić uwagę przede wszystkim na gwint przyłączeniowy, średnicę filtra, długość, wymiar h oraz gęstość wkładu filtracyjnego.

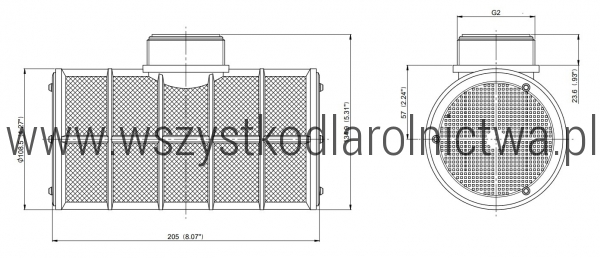

Dla modelu 304371 zastosowano gwint zewnętrzny 2", średnicę Ø110 mm, długość 200 mm, wymiar h = 16 mm oraz wkład 18 Mesh.

Wybrane warianty filtrów ssawnych typu T ARAG

Cechy produktu

• filtr ssawny typu T ARAG,
• numer produktu 304371,
• wkład filtracyjny 18 Mesh,
• gwint zewnętrzny 2",
• średnica zewnętrzna Ø110 mm,
• długość 200 mm,
• wymiar h 16 mm,
• przeznaczony do pracy po stronie ssawnej instalacji,
• zabezpiecza pompę przed większymi zanieczyszczeniami.

Zawartość zestawu

1 szt. filtra ssawnego typu T ARAG 304371, 18 Mesh, 2".

Oferta dotyczy filtra. Zawór denny, przewód oraz dodatkowe przyłącza instalacji nie wchodzą w skład produktu.

Objawy zużycia lub uszkodzenia

• pęknięcie lub mechaniczne uszkodzenie filtra,
• uszkodzenie gwintu przyłączeniowego,
• rozerwanie lub trwałe uszkodzenie elementu filtracyjnego,
• silne zabrudzenie ograniczające przepływ cieczy,
• pogorszenie wydajności zasysania wskutek niedrożności filtra.

Czyszczenie i konserwacja

Filtr należy regularnie kontrolować i usuwać z niego nagromadzone zanieczyszczenia. Częstotliwość czyszczenia zależy od czystości pobieranej cieczy oraz warunków pracy instalacji.

Podczas czyszczenia należy sprawdzić stan elementu filtracyjnego, korpusu oraz gwintu. Filtr z pękniętym lub trwale uszkodzonym elementem filtracyjnym należy wymienić.

Sposób wymiany

1. Wyłącz pompę i instalację opryskiwacza.
2. Usuń ciśnienie z instalacji i zabezpiecz układ przed wypływem cieczy.
3. Zdemontuj dotychczas stosowany filtr.
4. Oczyść miejsce montażu oraz sprawdź stan przyłącza.
5. Porównaj gwint i wymiary starego filtra z nowym elementem.
6. Zamontuj filtr 304371.
7. Sprawdź prawidłowe osadzenie oraz szczelność przyłącza.
8. Po uruchomieniu instalacji skontroluj przepływ cieczy i szczelność układu.

Produkty powiązane

• 304151 – filtr ssawny typu T ARAG, 1 1/4", Ø88 mm, L120 mm
• 304251 – filtr ssawny typu T ARAG, 1 1/4", Ø110 mm, L130 mm
• 304361 – filtr ssawny typu T ARAG, 1 1/2", Ø110 mm, L200 mm
• ARAG – pozostałe filtry i części instalacji opryskowych

Uwagi

Przed zakupem należy porównać numer produktu oraz wykonanie filtra z elementem zastosowanym w posiadanej instalacji. W rodzinie filtrów typu T ARAG występują podobne wersje różniące się między innymi gwintem, długością i wymiarem h.

Zdjęcia produktu mają charakter poglądowy – wygląd może nieznacznie różnić się w zależności od partii produkcyjnej.

Najczęściej zadawane pytania

Do czego służy filtr ARAG 304371?
Służy do wstępnego filtrowania cieczy po stronie ssawnej instalacji i zatrzymywania większych zanieczyszczeń przed pompą.

Jaki gwint posiada filtr?
Filtr 304371 posiada gwint zewnętrzny 2".

Jakie są wymiary filtra 304371?
Średnica zewnętrzna wynosi Ø110 mm, długość 200 mm, a wymiar h 16 mm.

Jaką gęstość ma wkład filtracyjny?
Filtr wyposażony jest we wkład 18 Mesh.

Czy filtr można czyścić?
Tak. Podczas eksploatacji należy regularnie usuwać z niego nagromadzone zanieczyszczenia i kontrolować stan elementu filtracyjnego.

Kiedy należy wymienić filtr?
Filtr należy wymienić w przypadku pęknięcia, uszkodzenia gwintu, deformacji lub trwałego uszkodzenia elementu filtracyjnego.
