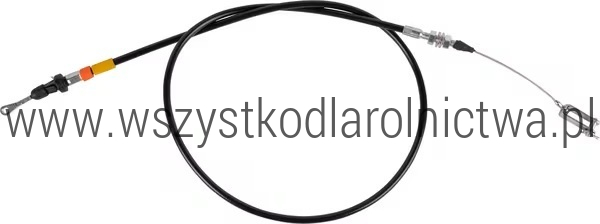

84238070N Linka sterowania podnośnikiem Lift-O-Matic 1355 mm do New Holland TD TD5 Case IH JX Farmall OEM 84238070

Opis produktu

84238070N to elastyczna linka sterowania podnośnikiem hydraulicznym Lift-O-Matic, przeznaczona do wybranych ciągników New Holland oraz Case IH.

Linka odpowiada numerowi OEM 84238070. Przenosi ruch dźwigni sterującej na mechanizm układu podnośnika hydraulicznego, umożliwiając jego obsługę z pozycji operatora.

Długość linki według danych producenta OEM wynosi 1355 mm. Numer 84238070 został zastąpiony nowszym numerem 47739730.

Dane techniczne

Funkcja linki sterowania podnośnikiem

Linka jest elementem mechanicznego układu sterowania podnośnikiem. Przenosi ruch dźwigni operatora do mechanizmu odpowiedzialnego za sterowanie hydrauliką podnośnika.

Sprawna linka pozwala na płynne i precyzyjne sterowanie układem. Zatarcie cięgna, uszkodzenie pancerza lub nadmierny luz mogą powodować problemy z obsługą podnośnika.

Zastosowanie / Pasuje do ciągników New Holland i Case IH

New Holland TD5000:

• New Holland TD5010,
• New Holland TD5020,
• New Holland TD5030,
• New Holland TD5050.

New Holland TD / TD-D:

• New Holland TD60D,
• New Holland TD70D,
• New Holland TD80D,
• New Holland TD90D,
• New Holland TD95D.

New Holland TD5:

• New Holland TD5.75,
• New Holland TD5.90,
• New Holland TD5.100,
• New Holland TD5.110.

Case IH JX:

• Case IH JX60,
• Case IH JX70,
• Case IH JX80,
• Case IH JX90,
• Case IH JX95.

Case IH Farmall:

• Case IH Farmall 60,
• Case IH Farmall 70,
• Case IH Farmall 80,
• Case IH Farmall 90,
• Case IH Farmall 95.

Ważne: zastosowanie może zależeć od wersji wyposażenia, roku produkcji oraz zastosowanego układu sterowania podnośnikiem. Najpewniejszym kryterium doboru jest zgodność numeru OEM 84238070 lub numeru zastępującego 47739730 z katalogiem konkretnego ciągnika.

Dobór produktu

Przed zakupem sprawdź:

• numer OEM starej części – 84238070,
• numer zastępujący – 47739730,
• długość linki – 1355 mm,
• rodzaj zakończeń,
• sposób mocowania pancerza,
• dokładny model i wersję ciągnika.

Nie należy dobierać linki wyłącznie na podstawie modelu ciągnika. Najbezpieczniej porównać numer OEM oraz wykonanie linki z częścią zdemontowaną z maszyny.

Numery porównawcze / OEM

• 84238070N
• 84238070
• 47739730
• F84238070
• F-84238070

Cechy produktu

• elastyczna linka sterowania podnośnikiem,
• do układu Lift-O-Matic,
• długość 1355 mm,
• odpowiednik numeru OEM 84238070,
• zastosowanie w wybranych ciągnikach New Holland i Case IH.

Zawartość zestawu

1 szt. linki sterowania podnośnikiem 84238070N.

Dodatkowe elementy montażowe nie wchodzą w skład zestawu, jeśli nie wskazano inaczej w ofercie.

Objawy zużycia lub uszkodzenia

• ciężka praca dźwigni sterowania podnośnikiem,
• zacinanie się linki,
• nadmierny luz na dźwigni,
• brak pełnego zakresu sterowania podnośnikiem,
• opóźniona reakcja mechanizmu na ruch dźwigni,
• pęknięty lub przetarty pancerz,
• korozja lub postrzępienie wewnętrznego cięgna,
• uszkodzenie zakończeń linki.

Kontrola i konserwacja

Podczas przeglądu ciągnika należy sprawdzić stan pancerza, zakończeń i punktów mocowania. Linka powinna przesuwać się płynnie bez zacięć i nadmiernego oporu.

Uszkodzony pancerz może umożliwiać przedostawanie się wilgoci i zanieczyszczeń do wnętrza linki, co przyspiesza korozję i zwiększa opory pracy.

Sposób wymiany

1. Ustaw ciągnik na stabilnym podłożu, opuść podnośnik i wyłącz silnik.
2. Zabezpiecz maszynę przed przypadkowym uruchomieniem.
3. Przed demontażem sprawdź przebieg starej linki oraz sposób mocowania jej końców.
4. Odłącz linkę od dźwigni sterującej oraz mechanizmu podnośnika.
5. Zwolnij uchwyty pancerza i wyjmij zużytą linkę.
6. Porównaj starą część z nową linką 84238070N.
7. Zamontuj nową linkę zgodnie z pierwotnym przebiegiem.
8. Zabezpiecz wszystkie punkty mocowania.
9. Sprawdź pełny zakres ruchu dźwigni i prawidłowe działanie podnośnika.

Produkty powiązane

• 84238070 – części i zamienniki według numeru OEM
• 47739730 – nowszy numer zastępujący
• New Holland TD5000 – części do ciągników serii TD5000
• New Holland TD5 – części do ciągników serii TD5
• Case IH JX – części do ciągników serii JX
• Części do maszyn New Holland – pozostałe części do ciągników New Holland
• Części do maszyn Case IH – pozostałe części do ciągników Case IH

Uwagi

Oryginalny numer 84238070 został zastąpiony numerem 47739730. Przy doborze do konkretnego ciągnika należy uwzględnić wersję i wyposażenie układu podnośnika.

Najczęściej zadawane pytania

Do czego służy linka 84238070N?
Służy do mechanicznego sterowania układem podnośnika hydraulicznego w wybranych ciągnikach New Holland i Case IH.

Jaki numer OEM odpowiada lince 84238070N?
Podstawowym numerem OEM jest 84238070.

Czy numer 84238070 został zastąpiony?
Tak. W katalogach CNH numer 84238070 został zastąpiony numerem 47739730.

Jaka jest długość linki?
Długość linki według danych OEM wynosi 1355 mm.

Czy linka pasuje do New Holland TD5010, TD5020 i TD5030?
Tak, numer OEM 84238070 występuje w katalogach części tych modeli.

Czy linka pasuje do ciągników Case IH JX?
Tak, numer występuje m.in. w wybranych modelach JX60, JX70, JX80, JX90 i JX95.

Co sprawdzić przed zakupem?
Najważniejsze jest porównanie numeru OEM, długości, zakończeń i sposobu mocowania linki oraz dokładnego modelu i wersji ciągnika.
