13271540 Piasta noża kompletna GRANIT Husqvarna AYP Craftsman 190 mm

Opis produktu

GRANIT 13271540 to kompletna piasta / wrzeciono noża przeznaczone do odpowiednich agregatów tnących traktorków ogrodowych i kosiarek samojezdnych konstrukcji Husqvarna / AYP.

Produkt przeznaczony jest do odpowiednich maszyn Husqvarna, AYP, Electrolux oraz odpowiednich traktorków Craftsman wykorzystujących agregaty konstrukcji AYP.

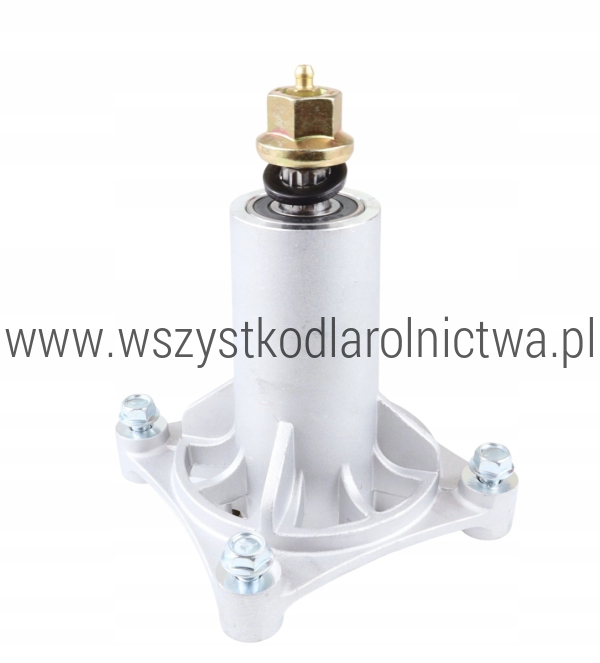

Piasta mocowana jest do obudowy zespołu tnącego za pomocą 4 punktów mocujących. Jej zadaniem jest łożyskowanie wałka noża oraz przenoszenie napędu z koła pasowego na nóż tnący.

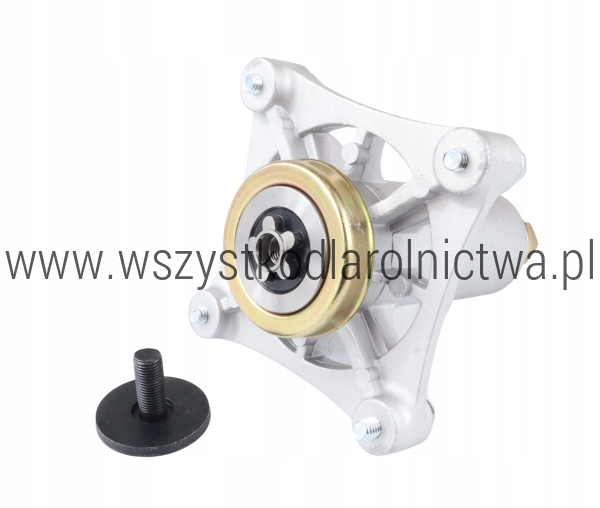

Całkowita długość zespołu wynosi 190 mm. Dolna część wałka posiada charakterystyczne mocowanie noża w postaci 5-ramiennej gwiazdy, stosowanej w wielu agregatach Husqvarna / AYP.

GRANIT 13271540 jest zamiennikiem wielu wcześniejszych numerów OEM, w tym 587819701, 587253301, 532192870, 532187281, 532187292 oraz 539112057.

Produkt GRANIT jest zamiennikiem – nie jest oryginalną częścią Husqvarna.

Dane techniczne

Najważniejsze wymiary i sposób mocowania

Zastosowanie

Husqvarna

Piasta przeznaczona jest do odpowiednich agregatów tnących Husqvarna wykorzystujących:

• 4-punktowe mocowanie piasty do agregatu,
• wałek o długości zespołu 190 mm,
• mocowanie noża na 5-ramienną gwiazdę,
• numery OEM zgodne z numerami porównawczymi produktu.

AYP

13271540 jest przeznaczona do agregatów konstrukcji AYP. Do podstawowych numerów odniesienia należą m.in. 187281, 187292 oraz 192870.

Electrolux

GRANIT wskazuje również zastosowanie produktu w odpowiednich zespołach tnących Electrolux z mocowaniem piasty na 4 otwory.

Craftsman

Piasta może być stosowana w odpowiednich traktorkach Craftsman wykorzystujących agregaty konstrukcji AYP. W przypadku Craftsman zalecane jest sprawdzenie pełnego numeru modelu w formacie 917.xxxxxx oraz numeru części na schemacie agregatu.

Nie należy dobierać piasty wyłącznie według marki lub szerokości agregatu. W tych samych rodzinach traktorków występowały różne wersje wrzecion.

Numery OEM / porównawcze

Dla GRANIT 13271540 podawane są następujące numery porównawcze:

• 587819701 / 587 81 97-01
• 587253301 / 587 25 33-01
• 532192870 / 532 19 28-70
• 192870
• 532187281 / 532 18 72-81
• 187281
• 532187292 / 532 18 72-92
• 187292
• 539112057 / 539 11 20-57
• 285-585
• 20601

Uwaga: część z powyższych oznaczeń pochodzi z różnych katalogów OEM i zamienników. Nie wszystkie oznaczenia są kolejnymi numerami zastąpienia producenta. Dla produktu GRANIT pełnią funkcję numerów porównawczych przy doborze części.

13271540 a Husqvarna 587819701

587819701 / 587 81 97-01 jest jednym z podstawowych numerów porównawczych dla piasty GRANIT 13271540.

Oba zespoły mają długość około 190 mm, 4-punktowe mocowanie do agregatu oraz mocowanie noża na 5-ramienną gwiazdę.

13271540 a 192870 / 532192870

Numer 192870 / 532192870 również znajduje się wśród numerów porównawczych podanych dla GRANIT 13271540.

Jeżeli w katalogu traktorka lub na starej części występuje numer 192870 albo 532192870, GRANIT 13271540 należy do właściwej rodziny zamienników. Przed montażem warto dodatkowo porównać długość i sposób mocowania.

13271540 a 187292 / 532187292

Numer 187292 / 532187292 jest kolejnym numerem porównawczym podawanym przez GRANIT dla tego produktu.

Dzięki temu 13271540 może zastępować odpowiednie wcześniejsze wykonania piasty stosowane w agregatach Husqvarna / AYP.

Cechy produktu

• marka GRANIT Parts,
• numer produktu 13271540,
• kompletna piasta / wrzeciono noża,
• długość 190 mm,
• mocowanie agregatu na 4 otwory,
• mocowanie noża na 5-ramienną gwiazdę,
• przeznaczona do odpowiednich konstrukcji Husqvarna / AYP / Electrolux,
• zamiennik wielu popularnych numerów OEM,
• waga około 1,66 kg,
• EAN 4059139065141.

Zawartość zestawu

1 szt. kompletnej piasty / wrzeciona noża GRANIT 13271540.

Produkt stanowi zmontowany zespół piasty z wałkiem i łożyskowaniem.

Koło pasowe, nóż oraz elementy mocujące do konkretnego agregatu należy traktować jako osobne części, jeżeli nie są fizycznie dostarczone wraz z produktem.

Objawy uszkodzenia piasty noża

Wymiana piasty może być konieczna, gdy występują:

• wyczuwalny luz na wałku noża,
• głośna praca łożysk,
• szum, wycie lub zgrzyt podczas pracy agregatu,
• nadmierne drgania zespołu tnącego,
• nierówne koszenie mimo prawidłowego noża,
• wygięcie wałka po uderzeniu nożem w przeszkodę,
• uszkodzenie 5-ramiennej gwiazdy mocującej nóż,
• pęknięcie lub uszkodzenie obudowy piasty,
• nadmierne nagrzewanie się łożysk,
• nietypowy luz koła pasowego.

Co sprawdzić przed wymianą?

Przed zamówieniem i montażem GRANIT 13271540 należy porównać:

• numer starej części,
• długość piasty – 190 mm,
• liczbę punktów mocowania – 4,
• rozmieszczenie otworów mocujących,
• mocowanie noża – 5-ramienna gwiazda,
• mocowanie koła pasowego,
• numer katalogowy agregatu lub traktorka.

Co warto sprawdzić podczas naprawy?

Przy wymianie piasty warto skontrolować również:

• nóż tnący,
• śrubę mocującą nóż,
• koło pasowe,
• pasek napędu agregatu,
• pozostałe piasty noży,
• rolki prowadzące i napinające,
• sprężyny napinacza,
• stan blachy agregatu w miejscu przykręcenia piasty.

Jeżeli uszkodzenie nastąpiło po uderzeniu nożem w kamień, korzeń lub inny twardy przedmiot, należy szczególnie dokładnie sprawdzić nóż, wałek oraz obudowę agregatu.

Sposób wymiany piasty noża

1. Ustaw traktorek na równym i stabilnym podłożu.
2. Wyłącz silnik, wyjmij kluczyk i zabezpiecz maszynę przed przypadkowym uruchomieniem.
3. Zdemontuj agregat tnący lub uzyskaj do niego bezpieczny dostęp zgodnie z instrukcją maszyny.
4. Zdejmij pasek z koła pasowego wymienianej piasty.
5. Zabezpiecz nóż przed obrotem.
6. Odkręć śrubę mocującą i zdemontuj nóż.
7. Zdemontuj koło pasowe z górnej części wałka.
8. Odkręć elementy mocujące piastę do obudowy agregatu.
9. Wyjmij starą piastę.
10. Oczyść powierzchnię montażową agregatu.
11. Sprawdź, czy blacha agregatu nie jest pęknięta, skorodowana lub odkształcona.
12. Porównaj nową piastę GRANIT 13271540 ze zdemontowanym elementem.
13. Zamontuj nową piastę w czterech punktach mocujących.
14. Zamontuj koło pasowe i pasek.
15. Zamontuj nóż, upewniając się, że prawidłowo osiadł na 5-ramiennej gwieździe.
16. Dokręć wszystkie elementy momentami przewidzianymi przez producenta konkretnej maszyny.
17. Ręcznie obróć układ i sprawdź, czy pracuje swobodnie.
18. Po zakończeniu montażu wykonaj krótką próbę pracy agregatu.

Uwaga: nie należy wykonywać prac pod niezabezpieczonym traktorkiem lub agregatem. Właściwe momenty dokręcania należy sprawdzić w instrukcji konkretnej maszyny.

Produkty powiązane

• 587820301 – oryginalna kompletna piasta Husqvarna z tej rodziny zastosowań
• FGP456834B – wałek piasty noża do odpowiednich zespołów AYP / Husqvarna
• 532138971 – nóż High-Lift 42" z mocowaniem na 5-ramienną gwiazdę
• FGP011095 – nóż do odpowiednich agregatów Husqvarna / AYP
• Piasty noży – pozostałe piasty i elementy zespołów tnących

Uwagi

- Numer produktu: 13271540.
- Marka: GRANIT Parts.
- Typ: kompletna piasta / wrzeciono noża.
- Długość: 190 mm.
- Mocowanie do agregatu: 4 otwory.
- Mocowanie noża: gwiazda 5-ramienna.
- Zastosowanie podstawowe: Husqvarna / AYP / Electrolux.
- Waga: ok. 1,66 kg.
- EAN: 4059139065141.
- Numery porównawcze: 587819701, 587253301, 532192870, 532187281, 532187292, 539112057, 192870, 187281, 187292, 285-585, 20601.
- Produkt jest zamiennikiem marki GRANIT, a nie oryginalną częścią Husqvarna.
- Przed zakupem należy porównać numer OEM, długość oraz sposób mocowania starej piasty.

Najczęściej zadawane pytania

Co to jest GRANIT 13271540?
Jest to kompletna piasta / wrzeciono noża do odpowiednich agregatów tnących Husqvarna, AYP i Electrolux.

Jaką długość ma 13271540?
Długość zespołu wynosi 190 mm.

Ile otworów mocujących ma piasta?
Piasta przeznaczona jest do agregatu z 4-punktowym mocowaniem.

Jak mocowany jest nóż?
Wałek posiada mocowanie noża na 5-ramienną gwiazdę.

Czy 13271540 zastępuje 587819701?
Tak. GRANIT podaje 587819701 / 587 81 97-01 jako jeden z numerów porównawczych produktu.

Czy 13271540 odpowiada 532192870 / 192870?
Tak. Numery 532192870 i 192870 znajdują się wśród numerów odniesienia dla tej piasty.

Czy odpowiada 187292 / 532187292?
Tak. GRANIT podaje również 532187292 / 187292 jako numery porównawcze.

Czy odpowiada obudowie 187281?
Numer 532187281 / 187281 znajduje się w danych porównawczych GRANIT dla kompletnego zespołu 13271540. Należy jednak pamiętać, że w starszych katalogach 187281 może występować jako element składowy zespołu.

Czy 13271540 jest oryginalną piastą Husqvarna?
Nie. Jest to zamiennik marki GRANIT Parts przeznaczony do odpowiednich zastosowań Husqvarna / AYP / Electrolux.

Czy piasta pasuje do Craftsman?
Może pasować do odpowiednich modeli Craftsman wykorzystujących agregaty konstrukcji AYP. Dobór należy potwierdzić według pełnego numeru modelu Craftsman 917.xxxxxx oraz numeru części ze schematu.

Ile waży GRANIT 13271540?
Dla dokładnego numeru 13271540 podawana jest masa około 1,66 kg.

Jaki jest EAN 13271540?
Kod EAN produktu to 4059139065141.
