3477340 Zestaw płyt zużywalnych ramy ładowacza Stoll ProfiLine FZ

Opis produktu

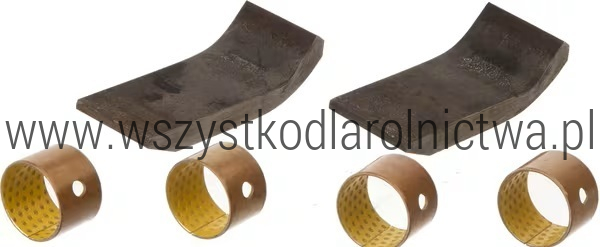

3477340 to oryginalny zestaw płyt zużywalnych / naprawczych Stoll przeznaczony do regeneracji odpowiednich ram ładowaczy czołowych ProfiLine FZ.

W oficjalnym katalogu producenta zestaw występuje pod niemiecką nazwą „Nachrüstung Verschleißplatten” oraz angielską „Refitting wear plates”. Oznacza to zestaw przeznaczony do doposażenia lub naprawy poprzez zastosowanie nowych płyt zużywalnych w miejscach narażonych na wycieranie podczas eksploatacji ładowacza.

Numer katalogowy zestawu to 3477340, a oznaczenie rysunku Stoll: 58.749-88.

W dokumentacji ProfiLine zestaw znajduje się jako pozycja 1.1 w grupie Grundschwinge FZ / Basic frame FZ, czyli ramy podstawowej ładowacza.

Zastosowanie płyt zużywalnych pozwala na naprawę zużytych powierzchni współpracujących bez konieczności automatycznej wymiany całej spawanej ramy, o ile stan pozostałej konstrukcji pozwala na wykonanie prawidłowej naprawy.

Dane techniczne

Zastosowanie

Marka: Stoll

Zestaw 3477340 przeznaczony jest do odpowiednich ram podstawowych ładowaczy Stoll ProfiLine FZ.

W oficjalnym katalogu Stoll zestaw występuje dla odpowiednich wersji:

• FZ 8,
• FZ 8.1,
• FZ 10 / 20,
• FZ 10.1 / 20.1,
• FZ 30,
• FZ 30.1,
• FZ 35 / 40 / 45,
• FZ 35.1 / 40.1 / 45.1,
• FZ 50,
• FZ 50.1,
• FZ 60,
• FZ 60.1,
• FZ 80.1.

Uwaga: w sprawdzonym katalogu zestaw 3477340 nie jest wskazany dla FZ 100. Dobór należy zawsze potwierdzić według numeru seryjnego i roku produkcji ładowacza.

Do czego służy zestaw 3477340?

Płyty zużywalne pracują w miejscach konstrukcji narażonych na powtarzalne obciążenia, tarcie oraz ruch współpracujących elementów. Z czasem powierzchnie te mogą się wycierać, powodując zwiększenie luzu lub pogorszenie prawidłowego prowadzenia mechanizmu.

Zestaw 3477340 umożliwia naprawę poprzez zastosowanie elementów zużywalnych przewidzianych przez producenta dla odpowiednich konstrukcji ProfiLine FZ.

Objawy zużycia płyt

• nadmierny luz elementów ramy ładowacza,
• widoczne wytarcie powierzchni roboczej,
• nierównomierne zużycie lewej i prawej strony,
• wyczuwalny luz podczas zmiany kierunku obciążenia,
• metaliczne stuki w obrębie połączeń ramy,
• pogorszenie prowadzenia współpracujących elementów,
• ślady intensywnego tarcia lub deformacji powierzchni.

Co sprawdzić przed naprawą?

Przed zamontowaniem zestawu 3477340 warto skontrolować:

• stan spawanej ramy ładowacza,
• czy konstrukcja nie jest pęknięta lub odkształcona,
• stopień zużycia powierzchni pod płytami,
• stan lewej i prawej kolumny,
• sworznie oraz otwory współpracujące,
• elementy mechanizmu ryglowania,
• czy nadmierny luz nie wynika również ze zużycia innych części.

Jeżeli główna konstrukcja ramy jest pęknięta, silnie zdeformowana lub nadmiernie zużyta, sam montaż nowych płyt może nie wystarczyć do prawidłowej naprawy.

Sposób naprawy / montażu

1. Ustaw ciągnik i ładowacz na równym, stabilnym podłożu.
2. Opuść osprzęt i zabezpiecz ładowacz przed niekontrolowanym przemieszczeniem.
3. Wyłącz silnik i zredukuj ciśnienie w układzie hydraulicznym zgodnie z instrukcją producenta.
4. Zabezpiecz konstrukcję ładowacza przed opadnięciem.
5. Zdemontuj elementy uniemożliwiające dostęp do miejsca montażu płyt.
6. Dokładnie sprawdź stopień zużycia ramy i powierzchni współpracujących.
7. Usuń zabrudzenia, korozję oraz pozostałości zużytych elementów w obszarze naprawy.
8. Przymierz elementy zestawu 3477340 zgodnie z rysunkiem Stoll 58.749-88.
9. Naprawę wykonaj zgodnie z technologią przewidzianą przez producenta dla danej wersji ramy.
10. Po zamontowaniu sprawdź ustawienie oraz symetrię elementów współpracujących.
11. Zmontuj pozostałe części mechanizmu.
12. Sprawdź zakres ruchu oraz ewentualne luzy przed rozpoczęciem pracy pod obciążeniem.

Ważne: jest to element naprawczy konstrukcji ładowacza. Jeżeli montaż wymaga prac spawalniczych, obróbki konstrukcji lub ustawienia powierzchni roboczych, powinien zostać wykonany przez osobę posiadającą odpowiednie doświadczenie i zgodnie z dokumentacją Stoll.

Cechy produktu

• oryginalny zestaw Stoll,
• numer katalogowy 3477340,
• zestaw płyt zużywalnych,
• przeznaczony do naprawy / doposażenia ramy podstawowej FZ,
• oznaczenie Stoll 58.749-88,
• pozycja 1.1 w katalogu Basic frame FZ,
• stosowany w wielu wersjach Stoll ProfiLine FZ,
• pozwala regenerować zużyte powierzchnie odpowiedniej konstrukcji.

Zawartość zestawu

1 komplet Stoll 3477340 przeznaczony do wykonania naprawy płyt zużywalnych.

Dokładna liczba oraz geometria poszczególnych elementów zestawu powinna być oceniana według dostarczonego kompletu i rysunku 58.749-88. Oficjalna tabela części określa 3477340 jako jeden kompletny zestaw, ale nie wyszczególnia w tym miejscu jego składników.

Numery porównawcze / oznaczenia

3477340
58.749-88

Produkty powiązane

• 3472970 – kompletna lewa kolumna standardowa Stoll ProfiLine FZ
• 3472980 – kompletna prawa kolumna standardowa Stoll ProfiLine FZ
• 3472990 – kompletna lewa kolumna w wersji wysuniętej
• 3473000 – kompletna prawa kolumna w wersji wysuniętej
• 3597680 – trzpień gwintowany
• 3450930 – klin mechanizmu
• 3597400 – sworzeń z uchwytem lewy
• 3597660 – sworzeń z uchwytem prawy
• 0443870 – nakrętka sześciokątna M16x1,5
• 0421610 – nakrętka koronowa M16x1,5
• 1429180 – gałka / uchwyt mechanizmu

Zobacz również pozostałe części do ładowaczy Stoll.

Uwagi

- Oryginalny zestaw Stoll.
- Numer katalogowy: 3477340.
- Oznaczenie rysunku: 58.749-88.
- Nazwa producenta: Nachrüstung Verschleißplatten / Refitting wear plates.
- Pozycja katalogowa: 1.1.
- Zespół: Grundschwinge FZ / Basic frame FZ.
- Jednostka sprzedaży: 1 zestaw.
- Waga: brak wiarygodnie potwierdzonych danych.
- EAN: brak potwierdzonych danych.
- W sprawdzonym katalogu część nie jest wskazana dla FZ 100.
- Przed zamówieniem należy sprawdzić numer seryjny i wersję ładowacza.

Najczęściej zadawane pytania

Co to jest Stoll 3477340?
Jest to oryginalny zestaw naprawczy płyt zużywalnych stosowany w odpowiednich ramach podstawowych ładowaczy Stoll ProfiLine FZ.

Jak producent nazywa 3477340?
W dokumentacji Stoll występuje jako „Nachrüstung Verschleißplatten” oraz „Refitting wear plates”.

Jakie oznaczenie ma zestaw?
Oznaczenie rysunku producenta to 58.749-88.

Czy jest to pojedyncza płyta?
Nie. Zewnętrzne katalogi handlowe opisują 3477340 jako „Set of Wear Plates”, czyli zestaw płyt zużywalnych, a katalog Stoll ujmuje numer jako jeden komplet naprawczy.

Czy zestaw pasuje do Stoll ProfiLine FZ?
Tak, do wielu odpowiednich wersji ProfiLine FZ. Dobór należy jednak potwierdzić według konkretnego modelu i numeru seryjnego.

Czy 3477340 pasuje do FZ 100?
W sprawdzonym katalogu ProfiLine FZ pozycja 3477340 ma oznaczenie „–” dla FZ 100, dlatego nie należy zakładać jego zastosowania w tym modelu.

Czy zestaw służy do naprawy zużytej ramy?
Tak. Jego przeznaczeniem jest doposażenie / regeneracja odpowiednich powierzchni zużywalnych ramy. Stan głównej konstrukcji należy jednak sprawdzić przed naprawą.

Jaka jest waga zestawu 3477340?
Nie znaleziono wiarygodnie potwierdzonej masy dokładnie dla numeru 3477340, dlatego nie podajemy wartości szacunkowej.
