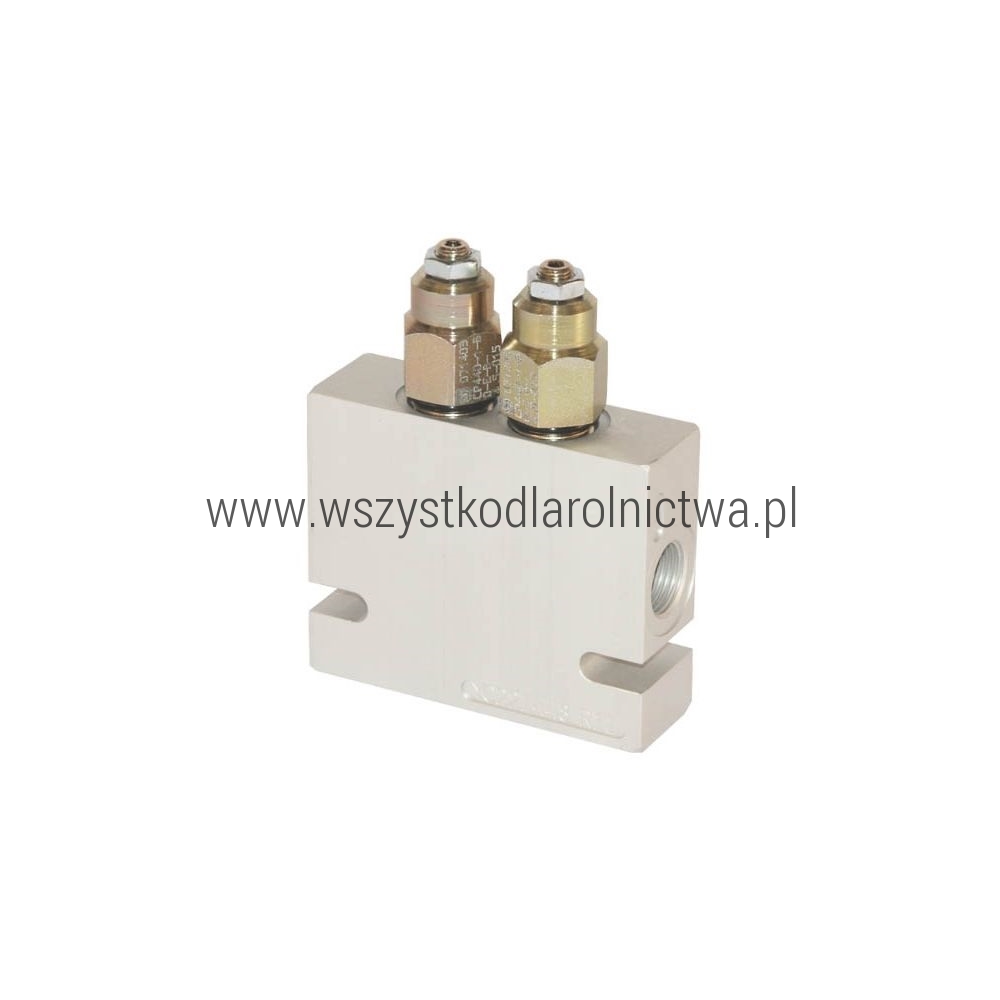

Numer części |
CB10HV3B1E2004 |
|
Jednostka |
Sztuka |
|
Specyfikacje |
- Regulowana funkcja utrzymania ładunku i przytrzymania dla przewodu A i B |
|
Korzyści |
- Umożliwia płynne, kontrolowane ruchy i dokładne pozycjonowanie ciągniętych i pchanych ładunków |
|
Zastosowanie |
- Wysokie ciśnienie i umiarkowany strumień objętości
- Ładowarka teleskopowa
- Wózek widłowy
- Ładowacz czołowy
- Zastosowanie dźwigu |
|
Właściwości |
- Zabezpieczenie węża przed pęknięciem
- Ochrona przed ciśnieniem szczytowym na skutek działania skrajnej siły
- Ochrona przed kawitacją dla użytkownika
- Ciśnienie otwarcia zależy od ustawionego ciśnienia, ciśnienia obciążenia i od stosunku ciśnień sterujących |
|
Składa się z |
- 2 wkłady
- Obudowa |
|
Informacje techniczne |
- HV: hydraulicznie odciążane komory sprężynowe A, B i T w położeniu neutralnym muszą być ze sobą połączone
- AV: odpowietrzone komory sprężynowe A i B mogą zostać zamknięte w położeniu neutralnym
- Ustawione ciśnienie powinno być o ok. 30% większe niż maksymalne ciśnienie obciążania
- Wysokie ciśnienie zwrotne może mieć negatywny wpływ na działanie zaworu
- O dwustronnym działaniu, konstrukcja wkładu
- Montaż w przewodzie jak najbliżej odbiornika
- Wolny przepływ z V do C |
|
Rodzaj regulacji |
Zewn |
|
Otwór |
Aluminium |
|
Ciśnienie robocze max. |
250 BAR |
|
Materiał |
Obudowa aluminium, uszczelnienia Buna-M |
|
E |
100.00 mm |
|
Średnica otworu montażowego |
7 mm |
|
Stosunek ciśnienia sterującego |
4,5 : 1 |
|
Listwa podłogowa |
Jako wkładka zaworowa przewodu |
|

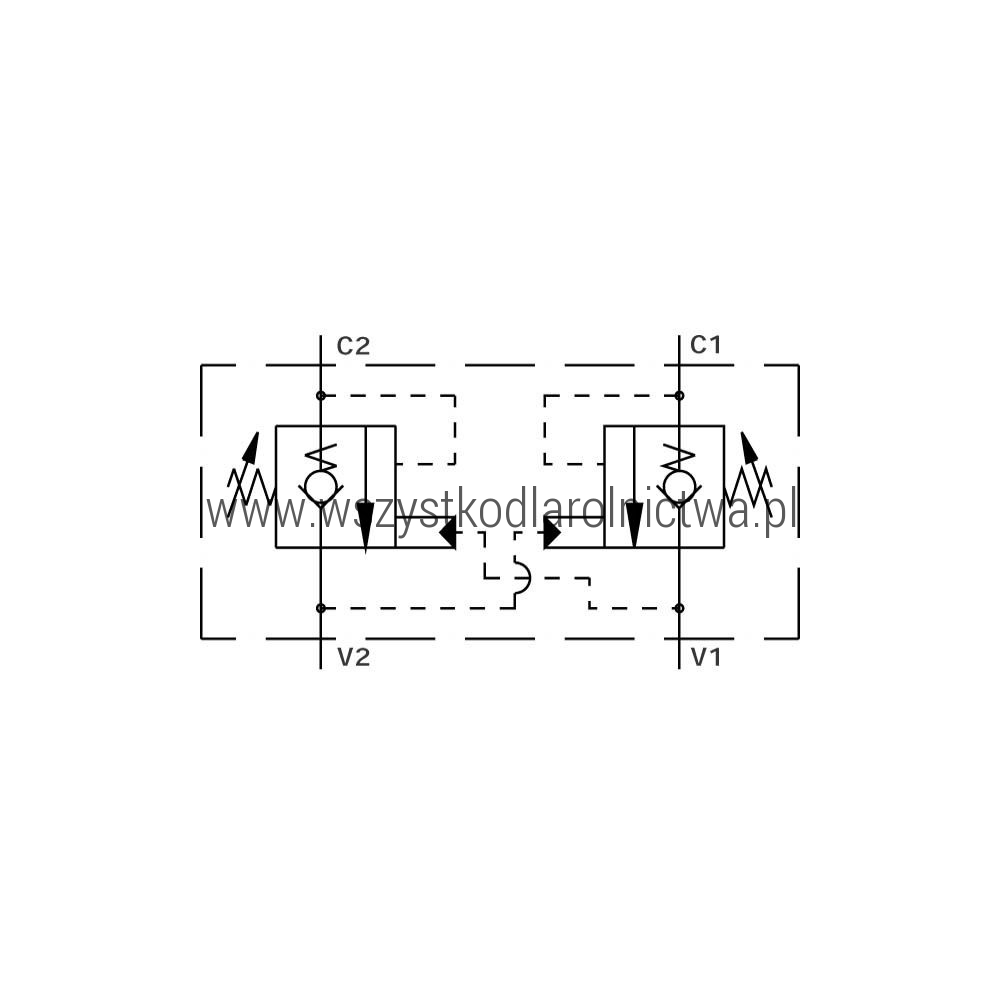

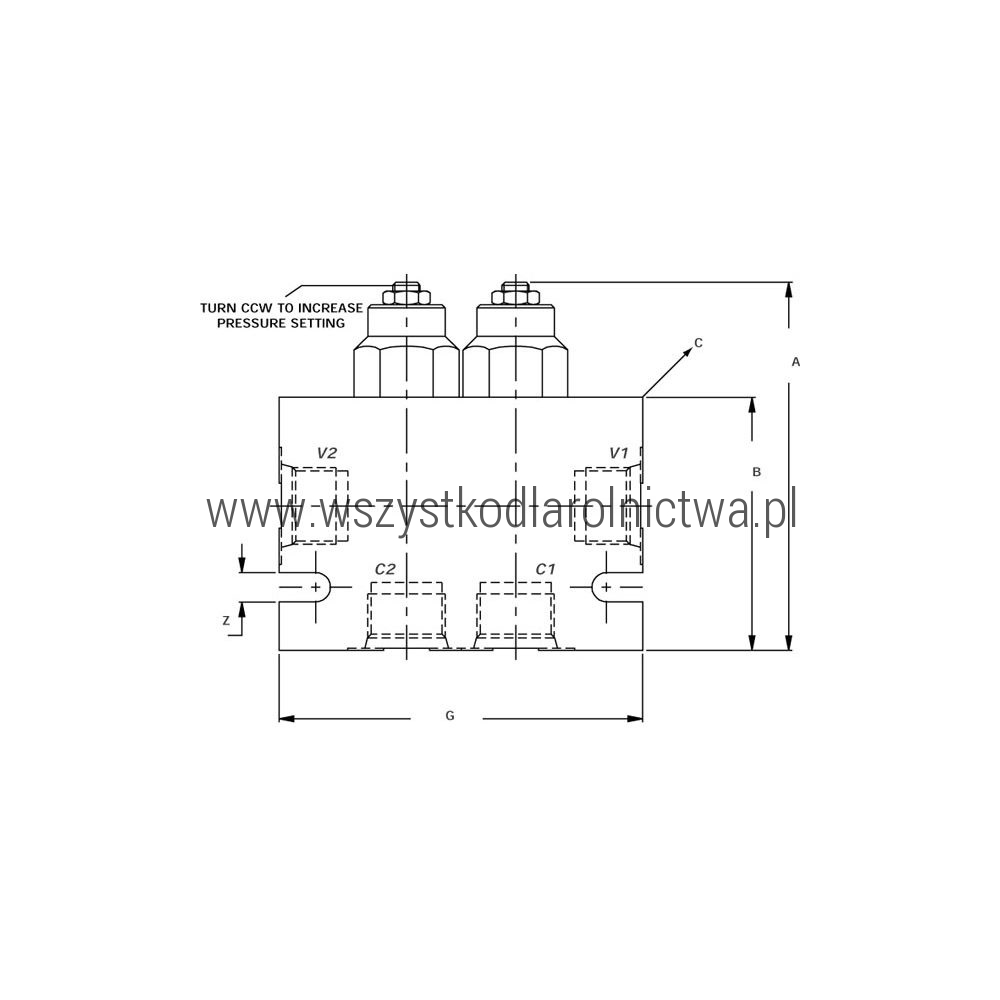

A Długość |
125,5 mm |
|
B Wysokość |
80 mm |
|
C Grubość |
38 mm |
|
Z Z |
7 mm |
|
Ciśnienie otwarcia |
Depends on pressure setting, load pressure and control pressure ratio BAR |
|
Zakres ciśnienia |
90 - 350 BAR |
|
C-V (BSP) |
1/2" BSP |
|
Przepływ max. |
60 L/m |
