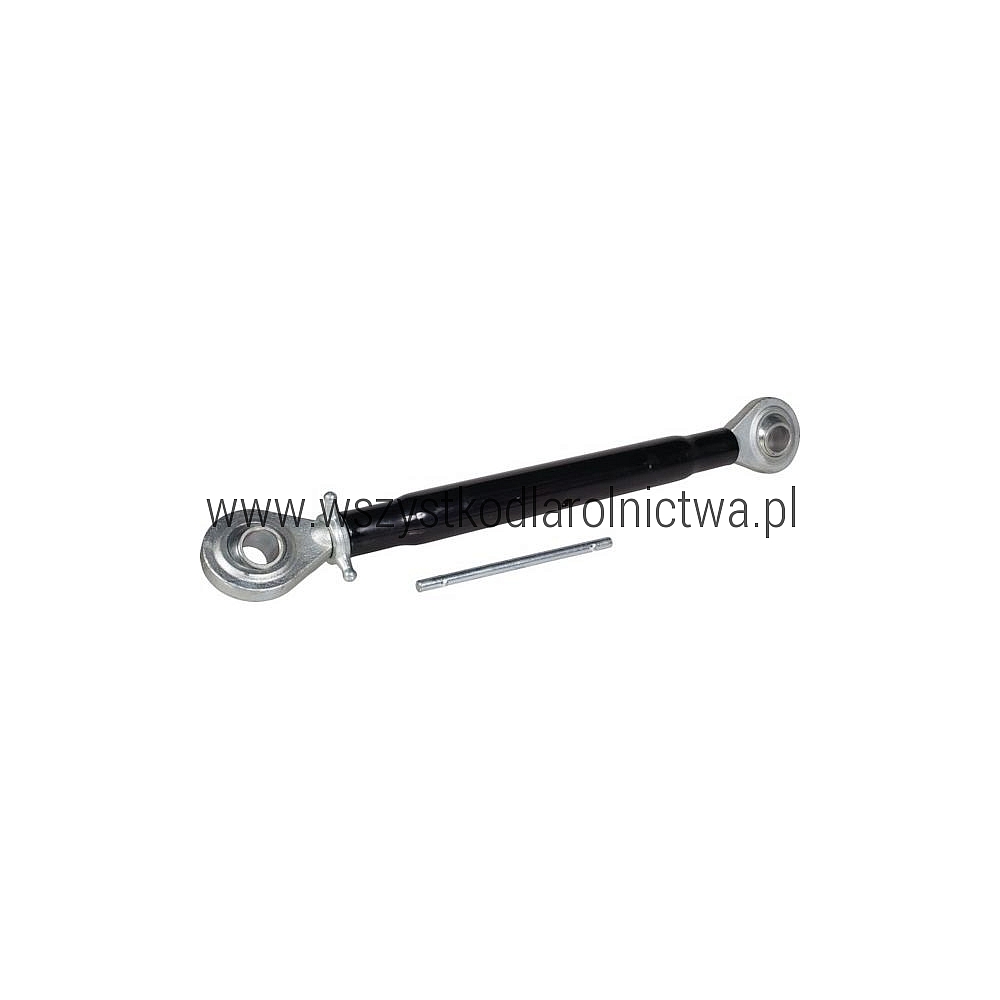

TL5003633KR Łącznik górny centralny kat. 3/3 M36x3 oczko/oczko 655-950 mm Kramp

Opis produktu

TL5003633KR to mechaniczny łącznik górny centralny marki Kramp, przeznaczony do trzypunktowego układu zawieszenia TUZ kategorii 3/3.

Łącznik posiada zakończenia typu oczko / oczko, gwint regulacyjny M36 × 3 oraz otwory montażowe o średnicy 32 mm po obu stronach.

Długość rury wynosi 500 mm, natomiast rzeczywisty zakres długości roboczej całego łącznika wynosi około 655–950 mm. Regulacja umożliwia prawidłowe ustawienie pochylenia maszyny względem ciągnika.

Dane techniczne

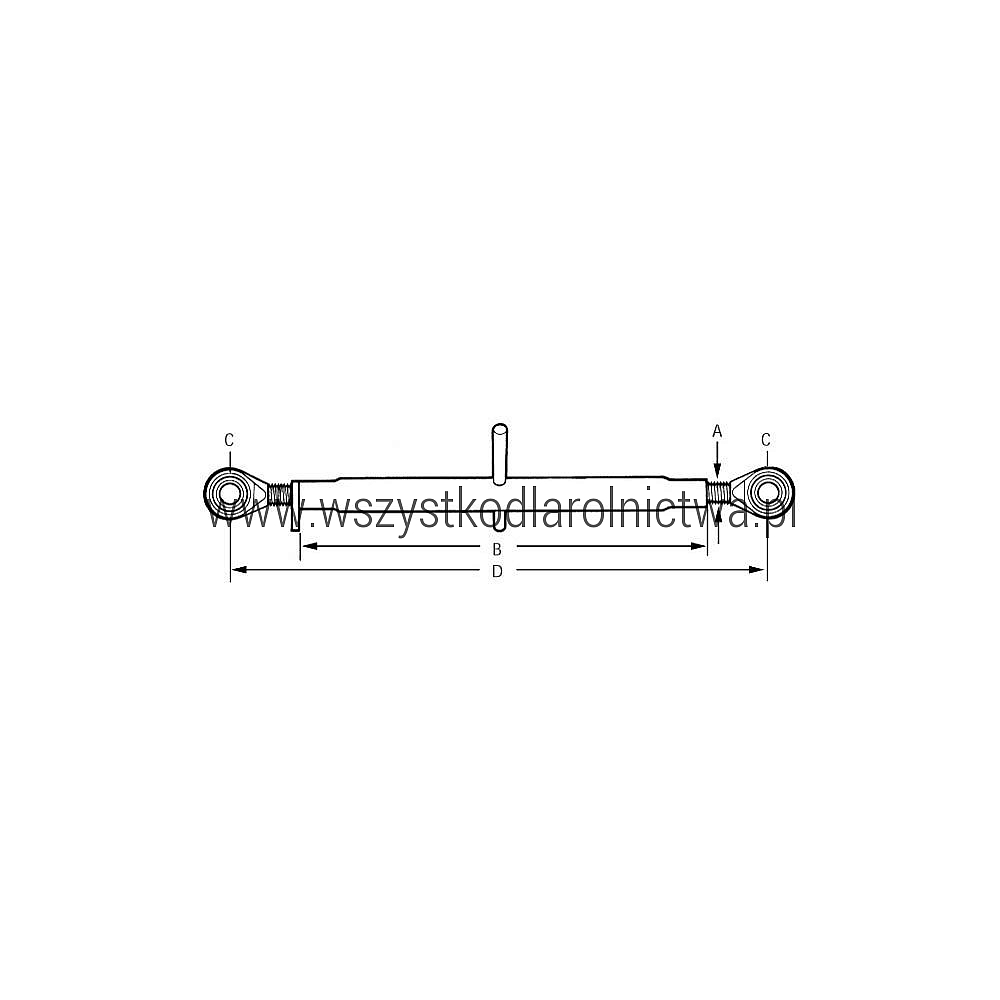

Wymiary

Budowa i funkcja łącznika

Łącznik górny stanowi trzeci punkt trzypunktowego układu zawieszenia ciągnika. Łączy górny punkt TUZ z maszyną zawieszaną i umożliwia regulację jej pochylenia.

Zmiana długości odbywa się poprzez obracanie środkowej części łącznika. Pozwala to dopasować ustawienie maszyny do warunków pracy i jej konstrukcji.

Zastosowanie / Pasuje do

Łącznik przeznaczony jest do ciągników oraz maszyn wykorzystujących TUZ kat. 3 po obu stronach.

Może być stosowany m.in. z:

• agregatami uprawowymi,
• bronami,
• kultywatorami,
• siewnikami,
• rozsiewaczami nawozów,
• kosiarkami zawieszanymi,
• lekkimi i średnimi maszynami zawieszanymi wymagającymi długiego łącznika centralnego.

Łącznik ma charakter uniwersalny. O prawidłowym dopasowaniu decydują przede wszystkim kategoria 3/3, otwory Ø32 mm oraz wymagany zakres długości 655–950 mm.

Jak prawidłowo dobrać łącznik górny?

Przed zakupem porównaj:

• kategorię TUZ od strony ciągnika – kat. 3,
• kategorię od strony maszyny – kat. 3,
• średnicę otworów – 32 mm,
• gwint – M36 × 3,
• minimalną długość – 655 mm,
• maksymalną długość – 950 mm,
• rodzaj zakończeń – oczko / oczko.

Ważne: wymiar 500 mm oznacza długość rury łącznika, a nie całkowitą długość roboczą. Cały łącznik pracuje w zakresie 655–950 mm.

Kategoria TUZ 3/3

Oznaczenie 3/3 oznacza kategorię 3 zarówno od strony ciągnika, jak i od strony maszyny.

Oba zakończenia posiadają otwory o średnicy 32 mm, dlatego przed montażem należy sprawdzić zgodność ze sworzniami zastosowanymi w ciągniku i maszynie.

Porównanie z krótszą wersją

Numery porównawcze / OEM

• TL5003633KR – aktualny numer produktu
• TL5003633GP – numer zastępowany / porównawczy
• TL5003633U – numer zastępowany / porównawczy

Cechy produktu

• mechaniczny łącznik centralny,
• TUZ kat. 3/3,
• zakończenie oczko / oczko,
• gwint M36 × 3,
• otwory Ø32 mm,
• długość rury 500 mm,
• zakres roboczy 655–950 mm,
• duży zakres regulacji – 295 mm,
• ocynkowana powierzchnia.

Zawartość zestawu

1 szt. kompletnego łącznika górnego TL5003633KR.

Na co zwrócić uwagę przy montażu?

• sprawdź średnicę sworzni mocujących,
• upewnij się, że łącznik pracuje w odpowiednim zakresie długości,
• nie wysuwaj gwintowanych końcówek ponad bezpieczny zakres,
• sprawdź stan sworzni oraz zabezpieczeń,
• po montażu upewnij się, że maszyna ma możliwość swobodnego ruchu podczas podnoszenia,
• nie dopuszczaj do kolizji łącznika z innymi elementami TUZ.

Objawy zużycia lub uszkodzenia

• nadmierny luz w oczkach,
• wyrobione otwory mocujące,
• uszkodzony lub zapieczony gwint,
• wygięte wrzeciono,
• pęknięcie rury,
• trudności z regulacją długości,
• samoczynna zmiana ustawienia podczas pracy.

Kontrola i konserwacja

Gwinty należy regularnie czyścić i smarować, aby zapewnić płynną regulację. Warto również kontrolować stan oczek, sworzni i zawleczek.

W przypadku zauważenia pęknięć, trwałego odkształcenia lub nadmiernych luzów łącznik powinien zostać wymieniony.

Sposób montażu / regulacji

1. Ustaw ciągnik i maszynę na stabilnym, równym podłożu.
2. Zabezpiecz ciągnik przed przemieszczeniem.
3. Zamocuj jedno oczko do górnego punktu TUZ ciągnika.
4. Drugie oczko zamocuj do górnego punktu maszyny.
5. Zabezpiecz sworznie odpowiednimi zawleczkami.
6. Obracając środkową część łącznika ustaw wymaganą długość.
7. Sprawdź, czy gwintowane końcówki pozostają prawidłowo osadzone w rurze.
8. Unieś maszynę i sprawdź pracę całego układu TUZ.

Produkty powiązane

• TL3003633KR – krótszy łącznik kat. 3/3 M36
• TL5003633GP – numer porównawczy / wcześniejsza wersja
• Sworznie TUZ kat. 3
• Łączniki górne do TUZ

Uwagi

Numery TL5003633GP oraz TL5003633U występują jako wcześniejsze / zastępowane numery dla TL5003633KR. Przy doborze należy kierować się kategorią, średnicą otworów oraz zakresem długości roboczej.

Najczęściej zadawane pytania

Jaką kategorię ma TL5003633KR?
Łącznik jest przeznaczony do TUZ kat. 3/3.

Jakie są średnice otworów?
Po obu stronach zastosowano otwory Ø32 mm.

Jaki jest gwint?
Łącznik posiada gwint M36 × 3.

Jaki jest zakres długości?
Długość robocza wynosi około 655–950 mm.

Czy 500 mm to całkowita długość łącznika?
Nie. 500 mm to długość rury. Cały łącznik ma regulowaną długość roboczą 655–950 mm.

Czy TL5003633GP można zastąpić TL5003633KR?
W aktualnym PricAT numer TL5003633GP występuje jako numer zastępowany przez TL5003633KR.
