Numer części | ERVG100 |
Jednostka | Sztuka |

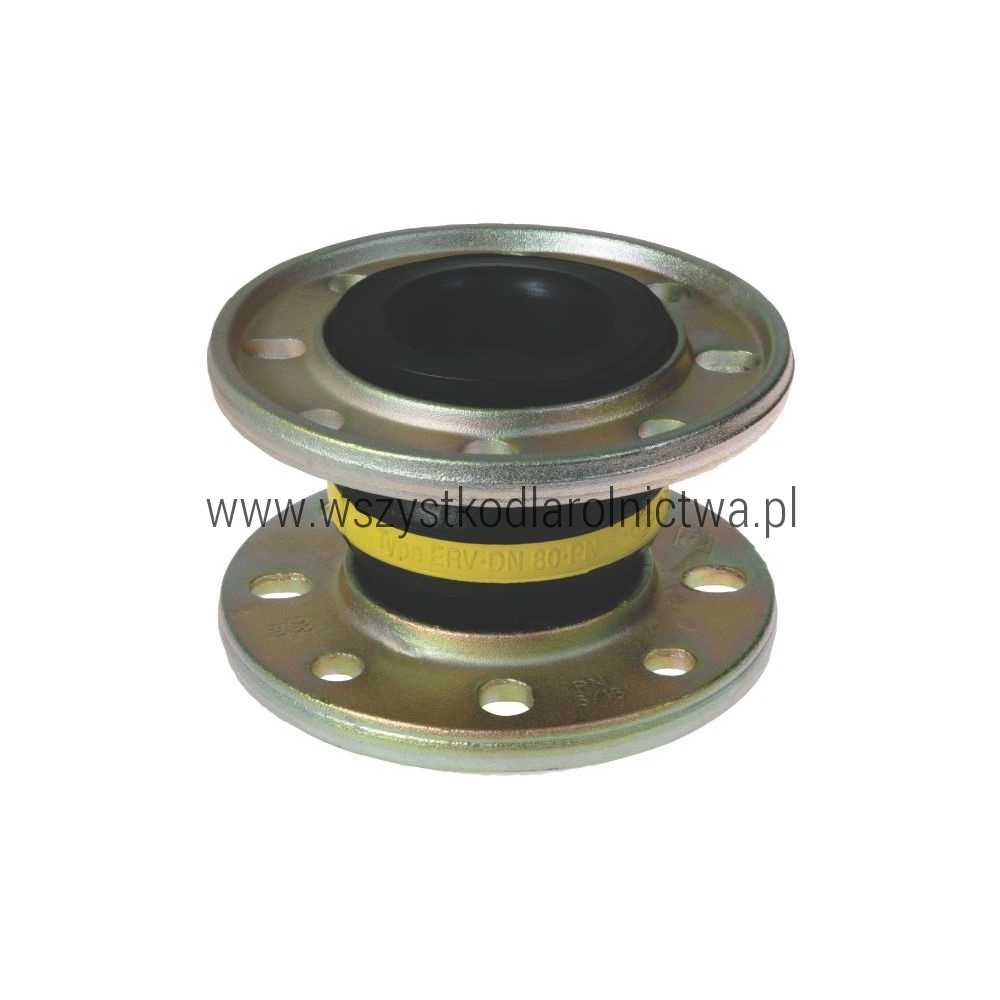

Specyfikacje | - Elastyczne złączki rurowe ERV z pierścieniem żółtym i obrotowymi kołnierzami stalowymi w wersji High-Tech |
Korzyści | - Łatwa w użyciu |
Zastosowanie | - Produkty naftowe i paliwa z zawartością aromatów i metanolu do 50%, płyn chłodniczy z dodatkami antykorozyjnymi na bazie olejów mineralnych |
Składa się z | - Kompensatory gumowe dostarczane są w wersji gotowej do montażu - Zazwyczaj dodatkowe uszczelki są niepotrzebne |
Informacje techniczne | - Dane dotyczące dopuszczalnego zakresu ruchu obowiązują dla temperatur do 50°C. W przypadku temperatur roboczych wynoszących 70°C dop. stopień wykorzystania wynosi 75%, a w przypadku temperatur roboczych do 90°C jeszcze 60% - Wartość „maks. moment obrotowy (Nm)" podaje maksymalny moment dokręcenia śrub kołnierzowych |
Materiał | Powłoka wewnętrzna: NBR (nitryl), bez szwów, przewodzący prąd Materiał: skrętka PA, termostabilizowana, gumowa NBR Powłoka zewnętrzna: chloropren CR, przewodząca prąd Kołnierze: stal ST 37,2, ocynkowana i chromatyzowana na żółto |

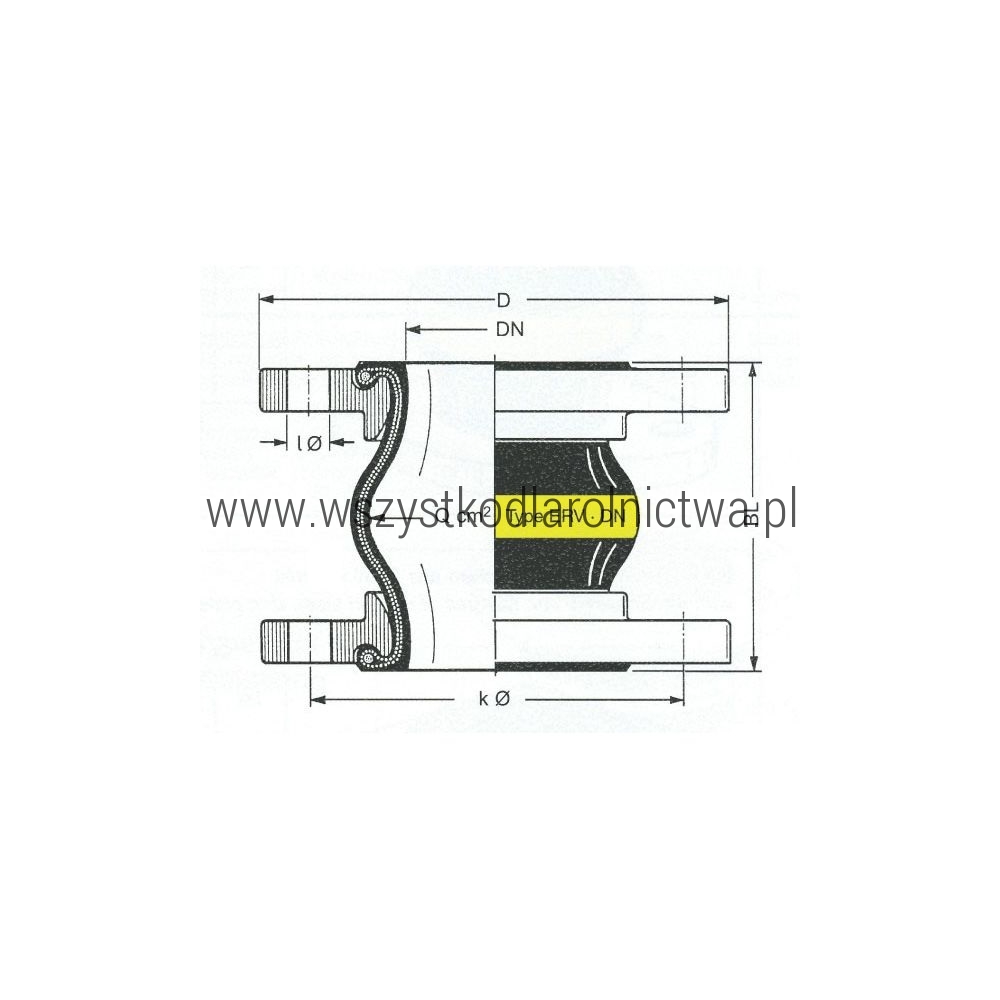

k Ø Średnica obwodu śruby | 180 mm |
DN Średnica znamionowa | 100 mm |
D Średnica zewnętrzna | 220 mm |
I Ø Średnica otworu | 8 x 18 mm |
Min. temp. | -20 °C |
Max. temp | +90 °C |
BL Długość | 130 mm |
Ciśnienie nominalne | 16 BAR |
Q Q | 125 cm² |
Maks. przesunięcie osiowe (mm) | 30 mm |
Maks. odchylenie (°) | 20 ° |
Maks. moment obrotowy (Nm) | 100 N·m |
Długość min. [cm] | 100 mm |
Długość max. | 160 mm |
