| Numer części | ERVG080 |
| Jednostka | Sztuka |

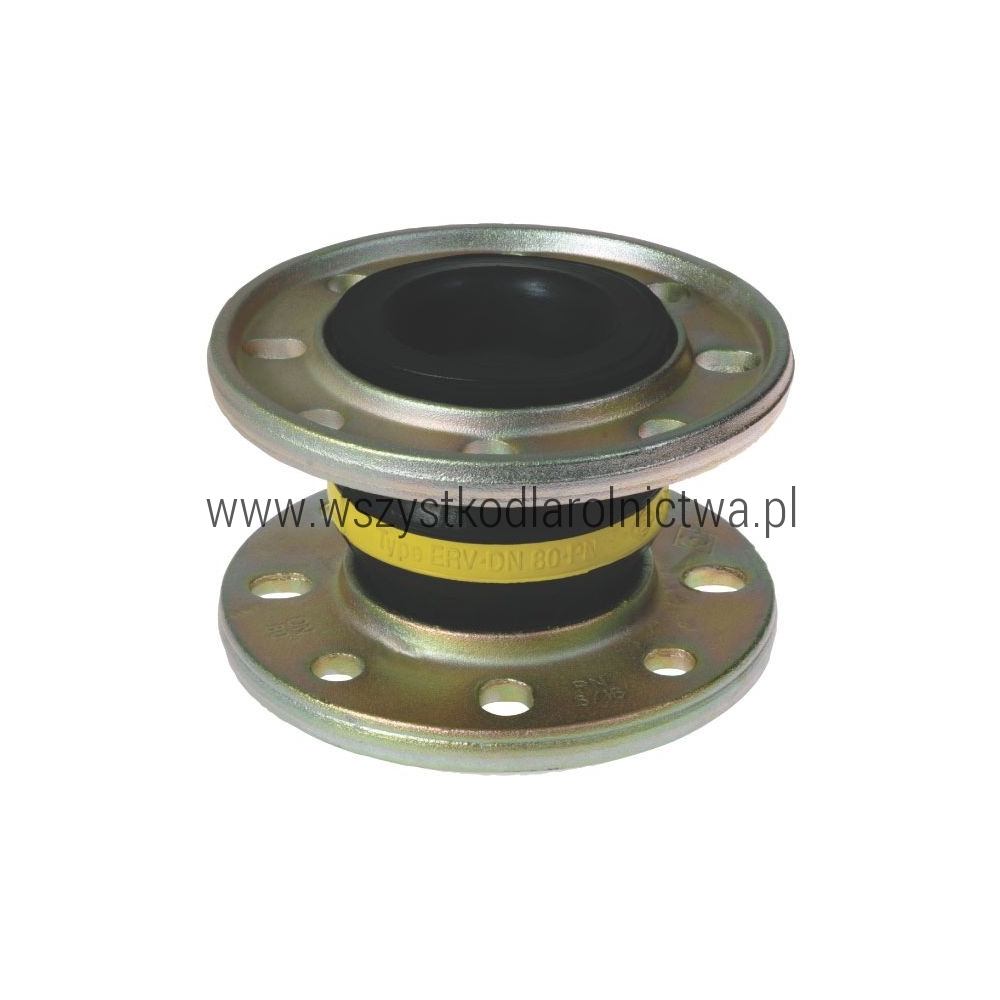

| Specyfikacje | - Elastyczne złączki rurowe ERV z pierścieniem żółtym i obrotowymi kołnierzami stalowymi w wersji High-Tech |
| Korzyści | - Łatwa w użyciu |
| Zastosowanie | - Produkty naftowe i paliwa z zawartością aromatów i metanolu do 50%, płyn chłodniczy z dodatkami antykorozyjnymi na bazie olejów mineralnych |
| Składa się z | - Kompensatory gumowe dostarczane są w wersji gotowej do montażu
- Zazwyczaj dodatkowe uszczelki są niepotrzebne |
| Informacje techniczne | - Dane dotyczące dopuszczalnego zakresu ruchu obowiązują dla temperatur do 50°C. W przypadku temperatur roboczych wynoszących 70°C dop. stopień wykorzystania wynosi 75%, a w przypadku temperatur roboczych do 90°C jeszcze 60%
- Wartość „maks. moment obrotowy (Nm)" podaje maksymalny moment dokręcenia śrub kołnierzowych |
| Materiał | Powłoka wewnętrzna: NBR (nitryl), bez szwów, przewodzący prąd
Materiał: skrętka PA, termostabilizowana, gumowa NBR
Powłoka zewnętrzna: chloropren CR, przewodząca prąd
Kołnierze: stal ST 37,2, ocynkowana i chromatyzowana na żółto |
| k Ø Średnica obwodu śruby | 160 mm |
| DN Średnica znamionowa | 80 mm |
| D Średnica zewnętrzna | 200 mm |
| I Ø Średnica otworu | 8 x 18 mm |
| Min. temp. | -20 °C |
| Max. temp | +90 °C |
| BL Długość | 130 mm |
| Ciśnienie nominalne | 16 BAR |
| Q Q | 85 cm² |
| Maks. przesunięcie osiowe (mm) | 30 mm |
| Maks. odchylenie (°) | 25 ° |
| Maks. moment obrotowy (Nm) | 80 N·m |
| Długość min. [cm] | 100 mm |
| Długość max. | 160 mm |
