Numer części |
ERVG150 |
Jednostka |
Sztuka |
Specyfikacje |

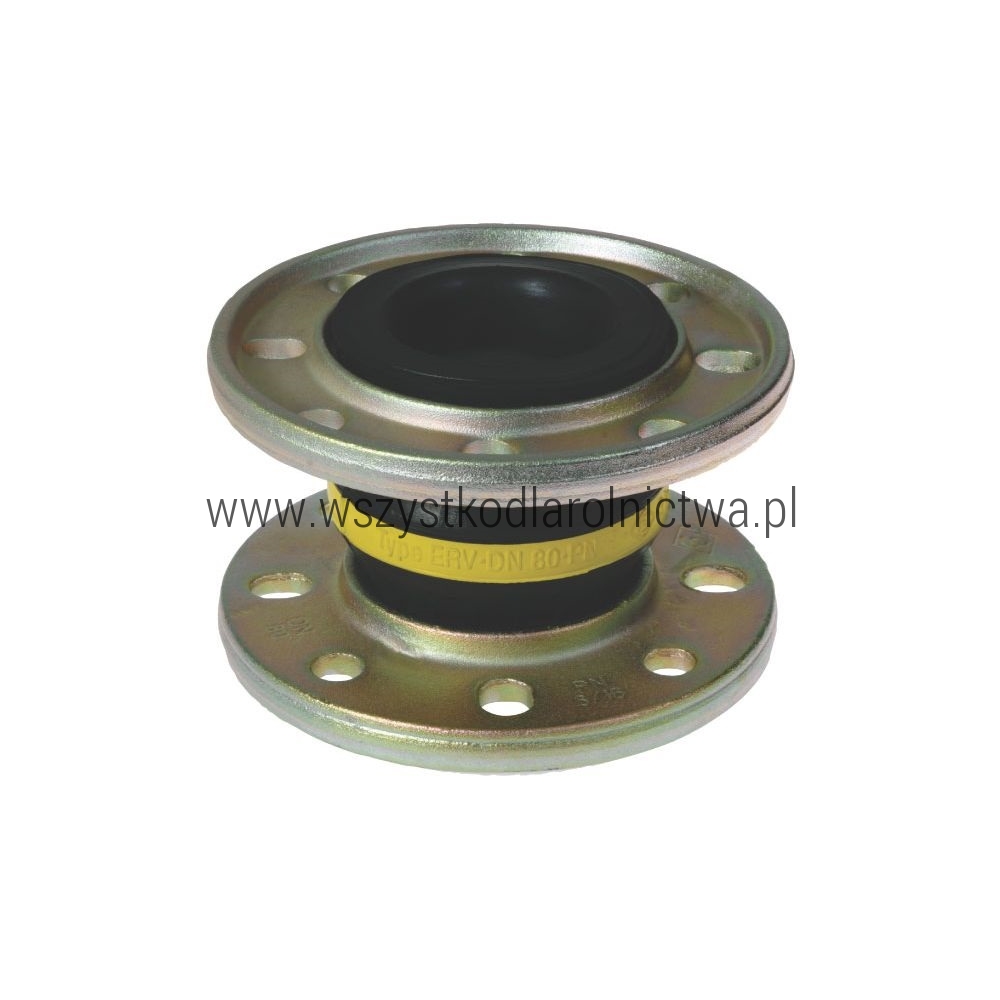

- Elastyczne złączki rurowe ERV z pierścieniem żółtym i obrotowymi kołnierzami stalowymi w wersji High-Tech |
Korzyści |
- Łatwa w użyciu |
Zastosowanie |
- Produkty naftowe i paliwa z zawartością aromatów i metanolu do 50%, płyn chłodniczy z dodatkami antykorozyjnymi na bazie olejów mineralnych |
Składa się z |
- Kompensatory gumowe dostarczane są w wersji gotowej do montażu
- Zazwyczaj dodatkowe uszczelki są niepotrzebne |
Informacje techniczne |
- Dane dotyczące dopuszczalnego zakresu ruchu obowiązują dla temperatur do 50°C. W przypadku temperatur roboczych wynoszących 70°C dop. stopień wykorzystania wynosi 75%, a w przypadku temperatur roboczych do 90°C jeszcze 60%
- Wartość „maks. moment obrotowy (Nm)" podaje maksymalny moment dokręcenia śrub kołnierzowych |
Materiał |
Powłoka wewnętrzna: NBR (nitryl), bez szwów, przewodzący prąd
Materiał: skrętka PA, termostabilizowana, gumowa NBR
Powłoka zewnętrzna: chloropren CR, przewodząca prąd
Kołnierze: stal ST 37,2, ocynkowana i chromatyzowana na żółto |
k Ø Średnica obwodu śruby |
240 mm |
DN Średnica znamionowa |
150 mm |
D Średnica zewnętrzna |
285 mm |
I Ø Średnica otworu |
8 x 22 mm |
Min. temp. |
-20 °C |
Max. temp |
+90 °C |
BL Długość |
130 mm |
Ciśnienie nominalne |
16 BAR |
Q Q |
250 cm² |
Maks. przesunięcie osiowe (mm) |
30 mm |
Maks. odchylenie (°) |
20 ° |
Maks. moment obrotowy (Nm) |
100 N·m |
Długość min. [cm] |
100 mm |
Długość max. |
160 mm |
