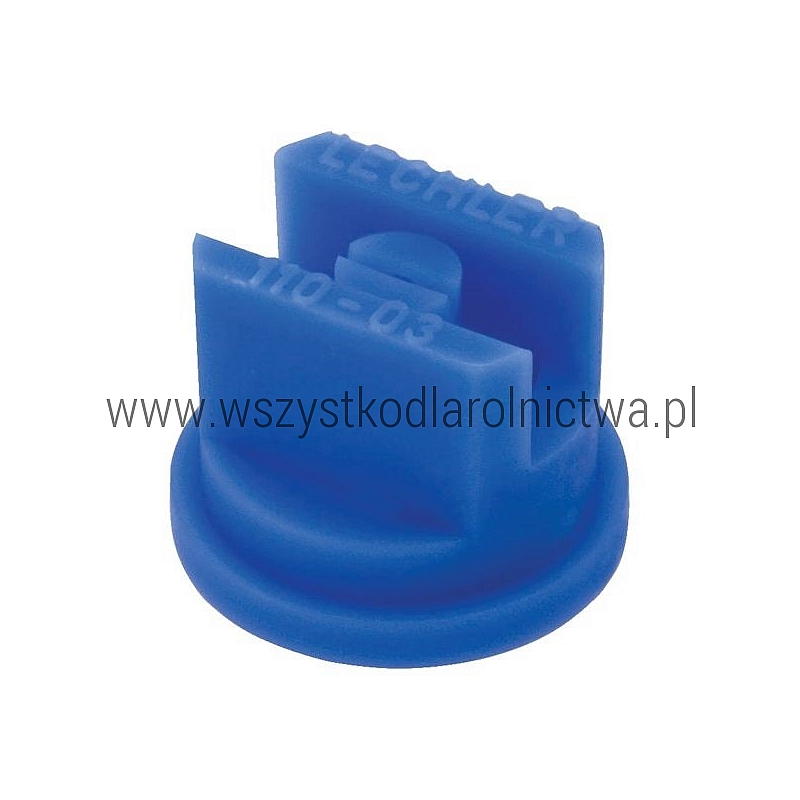

ST11003 Rozpylacz płaskostrumieniowy ST 110° 03 niebieski Lechler

Opis produktu

Lechler ST11003 to standardowy rozpylacz płaskostrumieniowy o kącie oprysku 110°, rozmiarze ISO 03 i kolorze niebieskim.

Rozpylacz Lechler przeznaczony jest przede wszystkim do wykonywania zabiegów ochrony roślin i stosowania regulatorów wzrostu w opryskiwaczach polowych.

Model ST11003 wytwarza klasyczny płaski, wachlarzowy strumień cieczy. Kąt rozpylania 110° umożliwia uzyskanie równomiernego pokrycia powierzchni przy prawidłowym rozstawie rozpylaczy i odpowiedniej wysokości belki.

Rozmiar 03 jest zgodny z systemem kolorystycznym ISO i oznaczony kolorem niebieskim. Przy ciśnieniu 3 bar rozpylacz osiąga przepływ około 1,2 l/min.

Dane techniczne

Jak działa rozpylacz płaskostrumieniowy?

ST11003 wytwarza ciecz w formie płaskiego wachlarza o kącie 110°.

Poszczególne strumienie są ustawiane na belce opryskiwacza w taki sposób, aby ich obszary nanoszenia częściowo się pokrywały. Dzięki temu możliwe jest uzyskanie równomiernego rozkładu cieczy na całej szerokości roboczej belki.

Rozpylacze płaskostrumieniowe są jednym z najczęściej stosowanych rozwiązań w klasycznych opryskiwaczach polowych.

Rozmiar ISO 03 – kolor niebieski

Lechler ST11003 posiada rozmiar ISO 03, oznaczony kolorem niebieskim.

Kolor pozwala szybko rozpoznać nominalną wielkość rozpylacza bez konieczności odczytywania całego oznaczenia.

Dla rozmiaru 03 charakterystyczny przepływ wynosi około 1,2 l/min przy ciśnieniu 3 bar.

Zakres ciśnienia 2–5 bar

Oficjalny Lechler przewiduje dla standardowych rozpylaczy ST zakres pracy 2–5 bar.

Zmiana ciśnienia wpływa nie tylko na ilość podawanej cieczy, ale także na wielkość kropli i charakter oprysku.

Przy wyższym ciśnieniu krople stają się zazwyczaj drobniejsze, co może poprawiać pokrycie powierzchni, ale jednocześnie zwiększać podatność cieczy na znoszenie.

Spektrum kropli

Lechler określa dla serii ST zakres wielkości kropli od grubych do bardzo drobnych, zależnie od rozmiaru dyszy i stosowanego ciśnienia.

Dobór ciśnienia powinien uwzględniać:

• rodzaj stosowanego środka ochrony roślin,
• wymaganą jakość pokrycia,
• warunki atmosferyczne,
• prędkość jazdy,
• wymaganą dawkę cieczy na hektar.

Zastosowanie

Rozpylacz ST11003 może być stosowany m.in. do:

• opryskiwaczy polowych zawieszanych,
• opryskiwaczy zaczepianych,
• opryskiwaczy samojezdnych,
• zabiegów herbicydowych,
• zabiegów fungicydowych,
• zabiegów insektycydowych,
• stosowania regulatorów wzrostu,
• opryskiwania powierzchniowego,
• opryskiwaczy plecakowych.

Kąt 110° – wysokość pracy

Dla rozpylaczy ST o kącie 110° Lechler wskazuje typowe wysokości oprysku około 40–50–60 cm, zależnie od konfiguracji belki i rozstawu rozpylaczy.

Prawidłowa wysokość jest ważna dla zachowania właściwego nakładania się sąsiednich strumieni oraz równomiernego rozkładu cieczy.

Mocowanie SW8

Rozpylacz posiada standardowe mocowanie SW8 i szerokość pod klucz 8 mm.

Przed zakupem warto sprawdzić typ stosowanej oprawy, nakrętki oraz uszczelnienia. Sam numer ISO określa wydatek i kolor dyszy, ale nie zastępuje kontroli sposobu montażu.

Zalecana filtracja

Dla rozpylaczy ST w rozmiarach 02–04 Lechler zaleca filtrację około 50/60 Mesh.

Prawidłowa filtracja ogranicza ryzyko zapchania szczeliny rozpylającej i pomaga utrzymać równomierny wydatek wszystkich dysz zamontowanych na belce.

Porównanie rozpylaczy Lechler ST 110

Zmiana numeru ISO powoduje zmianę wydajności rozpylacza. Przy wymianie rozmiaru należy ponownie dobrać ciśnienie, prędkość jazdy oraz dawkę cieczy.

ST11003 a ST11002 – jaka jest różnica?

ST11002 jest mniejszym, żółtym rozpylaczem ISO 02 o przepływie około 0,8 l/min przy 3 bar.

ST11003 jest niebieskim rozmiarem ISO 03 i przy tym samym ciśnieniu podaje około 1,2 l/min.

ST11003 a ST11004 – jaka jest różnica?

ST11004 jest większym, czerwonym rozpylaczem ISO 04 i przy 3 bar podaje około 1,6 l/min.

ST11003 ma mniejszy wydatek – 1,2 l/min przy 3 bar. Zmiana pomiędzy rozmiarami bez zmiany parametrów pracy wpłynie na rzeczywistą dawkę cieczy na hektar.

ST11003 a ST8003 – jaka jest różnica?

Oba rozpylacze są rozmiarem ISO 03, jednak różnią się kątem rozpylania. Wersja ST11003 tworzy szerszy wachlarz 110°, natomiast ST8003 ma kąt 80° i wymaga innej wysokości roboczej belki.

Cechy produktu

• oryginalny produkt Lechler,
• numer ST11003,
• standardowy rozpylacz płaskostrumieniowy,
• rozmiar ISO 03,
• kolor niebieski,
• kąt oprysku 110°,
• przepływ 1,2 l/min przy 3 bar,
• zakres ciśnienia 2–5 bar,
• wykonanie z tworzywa sztucznego POM,
• mocowanie SW8,
• szerokość pod klucz 8 mm,
• kod kolorystyczny zgodny z ISO,
• do środków ochrony roślin i regulatorów wzrostu,
• możliwość stosowania w systemach PWM według danych producenta.

Zawartość zestawu

1 szt. rozpylacza Lechler ST11003 / ST 110-03, niebieskiego, z tworzywa sztucznego.

Nakrętka, korpus oprawy, filtr i uszczelnienia nie stanowią części zestawu, o ile nie zostały wyraźnie wskazane w ofercie.

Jak sprawdzić zużycie rozpylacza?

Stan rozpylacza najlepiej oceniać poprzez kontrolę rzeczywistego wydatku przy znanym ciśnieniu.

Dla ST11003 wartością odniesienia jest około 1,2 l/min przy 3 bar.

Jeżeli rozpylacz przy tym samym ciśnieniu podaje wyraźnie więcej cieczy niż pozostałe dysze, może świadczyć to o zużyciu szczeliny rozpylającej.

Objawy zużycia lub zabrudzenia

• nierówny wachlarz cieczy,
• asymetryczny strumień,
• nierównomierne pokrycie pola,
• wyraźnie zmieniony wydatek,
• zapchanie szczeliny rozpylającej,
• mechaniczne uszkodzenie końcówki,
• różnice w pracy pomiędzy sąsiednimi rozpylaczami.

Czyszczenie rozpylacza

1. Wyłącz pompę i usuń ciśnienie z instalacji.
2. Zdemontuj rozpylacz z oprawy.
3. Przepłucz go czystą wodą.
4. W razie potrzeby użyj miękkiej szczoteczki do rozpylaczy.
5. Nie czyść szczeliny drutem, igłą ani metalowym narzędziem.
6. Sprawdź stan filtra i uszczelnienia.
7. Zamontuj rozpylacz ponownie.
8. Wykonaj próbę rozpylania i sprawdź równomierność strumienia.

Na co zwrócić uwagę przed zakupem?

• typ rozpylacza – ST,
• kąt – 110°,
• rozmiar – 03,
• kolor – niebieski,
• mocowanie – SW8,
• wymagany wydatek cieczy,
• zakres ciśnienia instalacji,
• rodzaj oprawy i stosowanego filtra.

Numery / oznaczenia produktu

ST11003
62904027045031
ST 110-03

Produkty powiązane

• ST11002 – rozpylacz Lechler ST 110° ISO 02, żółty
• ST11004 – rozpylacz Lechler ST 110° ISO 04, czerwony
• ST8003 – rozpylacz Lechler ST 80° ISO 03, niebieski
• Lechler – pozostałe rozpylacze i dysze do opryskiwaczy

Uwagi

- Numer produktu: ST11003.
- Numer referencyjny Kramp/Pricat: 62904027045031.
- Producent: Lechler.
- Seria: ST.
- Typ: rozpylacz płaskostrumieniowy.
- Rozmiar ISO: 03.
- Kolor: niebieski.
- Kąt oprysku: 110°.
- Przepływ przy 3 bar: 1,2 l/min.
- Zakres ciśnienia: 2–5 bar.
- Materiał końcówki: tworzywo sztuczne POM.
- Materiał korpusu: tworzywo sztuczne POM.
- Mocowanie: SW8.
- Szerokość pod klucz: 8 mm.
- Zalecany filtr dla rozmiaru 03: 50/60 Mesh.
- Waga: 1,1 g / 0,0011 kg według pliku Kramp/Pricat.
- Jednostka sprzedaży: 1 szt.

Najczęściej zadawane pytania

Jaki wydatek ma Lechler ST11003?
Przy ciśnieniu 3 bar przepływ wynosi około 1,2 l/min.

Jaki kąt oprysku ma ST11003?
Rozpylacz wytwarza płaski wachlarz o nominalnym kącie 110°.

Jaki jest zakres ciśnienia pracy?
Lechler podaje dla serii ST zakres roboczy 2–5 bar.

Co oznacza niebieski kolor?
Niebieski kolor odpowiada rozmiarowi ISO 03.

Do czego przeznaczony jest ST11003?
Do standardowych zabiegów ochrony roślin i stosowania regulatorów wzrostu, przede wszystkim w opryskiwaczach polowych.

Jaki filtr stosować?
Dla rozmiarów ST 02–04 Lechler zaleca filtrację około 50/60 Mesh.

Czym różni się ST11003 od ST11002?
ST11002 jest żółtym rozmiarem ISO 02 o mniejszym przepływie, natomiast ST11003 jest niebieskim rozmiarem ISO 03 i podaje około 1,2 l/min przy 3 bar.

Czym różni się ST11003 od ST11004?
ST11004 jest czerwonym rozmiarem ISO 04 o większej wydajności, około 1,6 l/min przy 3 bar.

Czym różni się ST11003 od ST8003?
Oba mają rozmiar ISO 03, ale ST11003 ma kąt 110°, natomiast ST8003 kąt 80°.
