3452010100 Korek spustowy 3/4" z O-ringiem do filtra ARAG 345

Opis produktu

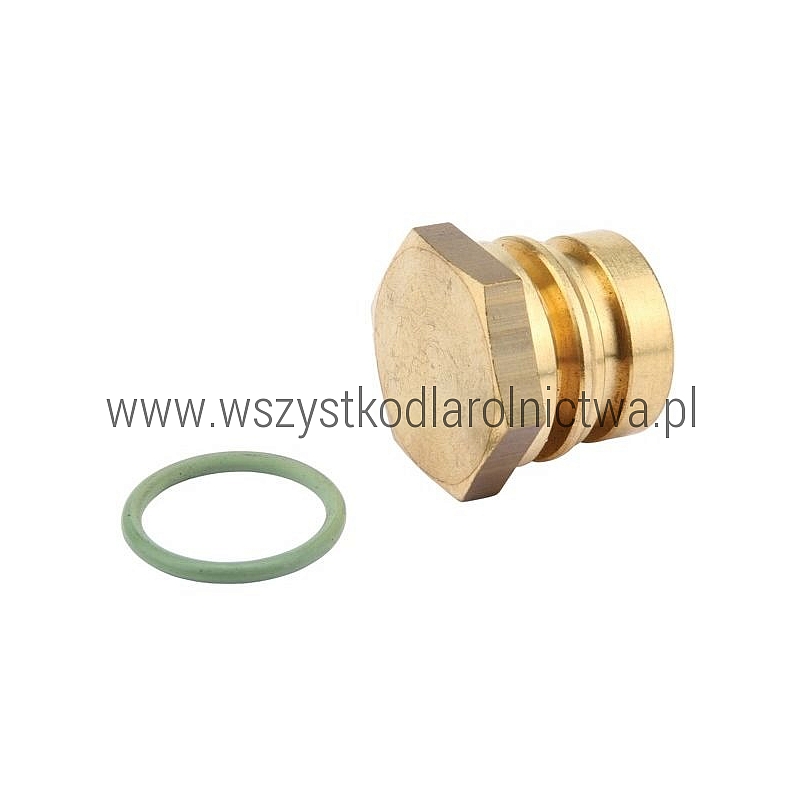

ARAG 3452010100 / 3452010A00 to korek spustowy 3/4" z pierścieniem uszczelniającym O-ring, przeznaczony do filtrów ciśnieniowych ARAG serii 345.

Korek zamyka otwór spustowy filtra i umożliwia jego otwarcie podczas opróżniania, płukania oraz czyszczenia instalacji. Dołączony pierścień uszczelniający odpowiada za szczelność połączenia po ponownym zamontowaniu korka.

Numer 3452010100 został zastąpiony numerem 3452010A00. Przy wymianie starszego korka można więc spotkać oba oznaczenia odnoszące się do tej części.

Dane techniczne

Zastosowanie

Korek 3452010100 / 3452010A00 stosowany jest jako element spustowy w filtrach ARAG serii 345 używanych w instalacjach cieczowych maszyn rolniczych i opryskiwaczy.

Element znajduje zastosowanie przede wszystkim w:

• filtrach ciśnieniowych ARAG serii 345,
• instalacjach cieczowych opryskiwaczy polowych,
• instalacjach opryskiwaczy sadowniczych,
• układach wymagających okresowego opróżniania filtra,
• naprawach i regeneracji filtrów ARAG 345.

Korek spustowy filtra ARAG 345

Korek umieszczony w dolnej części filtra umożliwia dostęp do otworu spustowego. Jego odkręcenie pozwala na usunięcie cieczy oraz zanieczyszczeń zgromadzonych w obudowie podczas pracy instalacji.

Regularne opróżnianie i płukanie filtra pomaga ograniczyć gromadzenie się osadów, które mogą pogarszać przepływ cieczy oraz utrudniać prawidłową pracę instalacji opryskowej.

Uszczelnienie O-ring

Korek dostarczany jest razem z pierścieniem uszczelniającym O-ring. Uszczelnienie zapobiega wyciekowi cieczy w miejscu połączenia korka z korpusem filtra.

Podczas każdego demontażu korka warto skontrolować stan pierścienia. O-ring przecięty, spłaszczony, stwardniały lub trwale odkształcony powinien zostać wymieniony.

Stary i aktualny numer produktu

Jeżeli na starszej dokumentacji, schemacie lub wymontowanej części znajduje się numer 3452010100, przy doborze zamiennika należy szukać również aktualnego numeru 3452010A00.

Cechy produktu

• korek spustowy do filtra ARAG,
• aktualny numer 3452010A00,
• zastępuje numer 3452010100,
• rozmiar 3/4",
• wykonanie korka z mosiądzu,
• w komplecie pierścień uszczelniający O-ring,
• umożliwia opróżnianie i płukanie filtra,
• przeznaczony do filtrów ARAG serii 345,
• wymienna część serwisowa instalacji opryskowej.

Zawartość zestawu

• 1 szt. korka spustowego 3452010A00,
• 1 szt. pierścienia uszczelniającego O-ring.

Objawy zużycia lub uszkodzenia

• wyciek cieczy w miejscu korka spustowego,
• uszkodzenie lub zużycie O-ringu,
• uszkodzenie gwintu korka,
• uszkodzenie powierzchni uszczelniającej,
• korozja lub mechaniczne uszkodzenie korka,
• problem z prawidłowym dokręceniem korka,
• wyciek pojawiający się po ponownym napełnieniu instalacji.

Czyszczenie i konserwacja

Korek spustowy warto okresowo odkręcić podczas czyszczenia filtra, aby usunąć ciecz i osady zgromadzone w dolnej części obudowy.

Przed ponownym montażem należy oczyścić korek, powierzchnię uszczelniającą oraz gniazdo. Szczególną uwagę należy zwrócić na stan O-ringu – uszkodzonego uszczelnienia nie należy montować ponownie.

Nie należy używać nadmiernej siły podczas dokręcania korka. Prawidłową szczelność połączenia zapewnia również odpowiednio ułożony i nieuszkodzony pierścień uszczelniający.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij filtr oraz fragment instalacji, w którym jest zamontowany.
3. Odkręć stary korek spustowy.
4. Usuń stare uszczelnienie, jeżeli pozostało w gnieździe.
5. Oczyść gwint i powierzchnię uszczelniającą filtra.
6. Sprawdź, czy gniazdo korka nie jest mechanicznie uszkodzone.
7. Załóż pierścień O-ring dostarczony z nowym korkiem.
8. Zamontuj nowy korek 3452010A00.
9. Dokręć korek równomiernie, bez używania nadmiernej siły.
10. Napełnij instalację, uruchom ją przy niskim ciśnieniu i sprawdź szczelność.

Produkty powiązane

• 3452010A00 / 3452010100 – korek spustowy 3/4" z pierścieniem uszczelniającym do filtra ARAG 345
• ARAG 345 – filtry i części do filtrów serii 345
• 32520035030 – wkład siatkowy 80 mesh stosowany w filtrach instalacji opryskowych
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer wcześniejszy: 3452010100.
- Aktualny numer produktu: 3452010A00.
- Producent: ARAG.
- Typ: korek spustowy filtra z O-ringiem.
- Rozmiar: 3/4".
- Materiał korka: mosiądz.
- Zastosowanie: filtry ARAG serii 345.
- EAN: 8026834064317.
- Waga: 112 g / 0,112 kg.
- Jednostka sprzedaży: 1 szt.
- Przed montażem należy sprawdzić stan gniazda oraz powierzchni uszczelniającej filtra.

Najczęściej zadawane pytania

Co oznaczają numery 3452010100 i 3452010A00?
Numer 3452010100 jest wcześniejszym oznaczeniem części. Aktualnym numerem produktu jest 3452010A00.

Do czego służy korek 3452010A00?
Korek zamyka otwór spustowy filtra i umożliwia opróżnianie oraz płukanie jego obudowy podczas obsługi instalacji.

Do jakiego filtra pasuje 3452010A00?
Element przeznaczony jest do odpowiednich filtrów ARAG serii 345.

Jaki rozmiar ma korek?
Korek posiada rozmiar 3/4".

Czy O-ring znajduje się w zestawie?
Tak. Produkt jest dostarczany jako korek wraz z pierścieniem uszczelniającym O-ring.

Z jakiego materiału wykonany jest korek?
Korek wykonany jest z mosiądzu.

Kiedy należy wymienić korek spustowy?
Wymiana jest wskazana w przypadku uszkodzenia gwintu, powierzchni uszczelniającej, korpusu korka lub gdy połączenie pozostaje nieszczelne mimo zastosowania sprawnego uszczelnienia.
