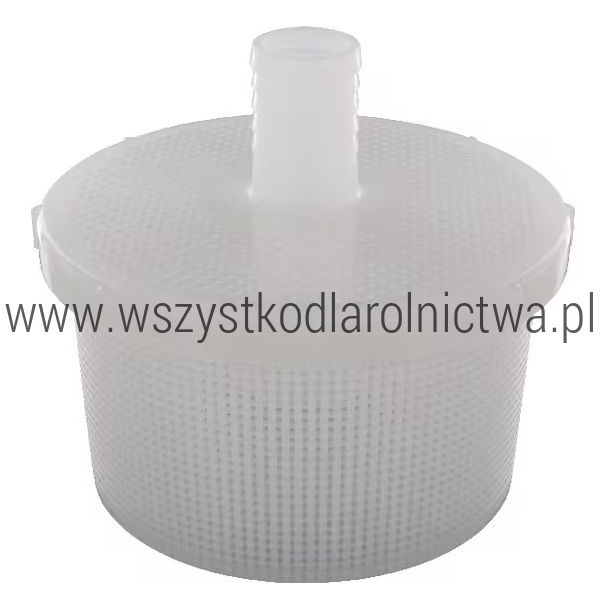

302230 Kosz ssawny filtr z przyłączem na wąż 30 mm ARAG

Opis produktu

ARAG 302230 to kosz ssawny / filtr wstępny z przyłączem na wąż Ø30 mm, przeznaczony do zabezpieczania instalacji ssawnej przed przedostawaniem się większych zanieczyszczeń.

Produkt ARAG montowany jest na końcu przewodu ssawnego. Jego zadaniem jest zatrzymywanie większych zanieczyszczeń jeszcze przed ich przedostaniem się do przewodu, pompy i kolejnych elementów instalacji.

Model 302230 ma średnicę zewnętrzną 125 mm, długość 76 mm oraz króciec przeznaczony do węża o średnicy wewnętrznej 30 mm.

Kosz ssawny może być stosowany m.in. w instalacjach opryskiwaczy oraz innych układach pobierających wodę ze zbiornika.

Dane techniczne

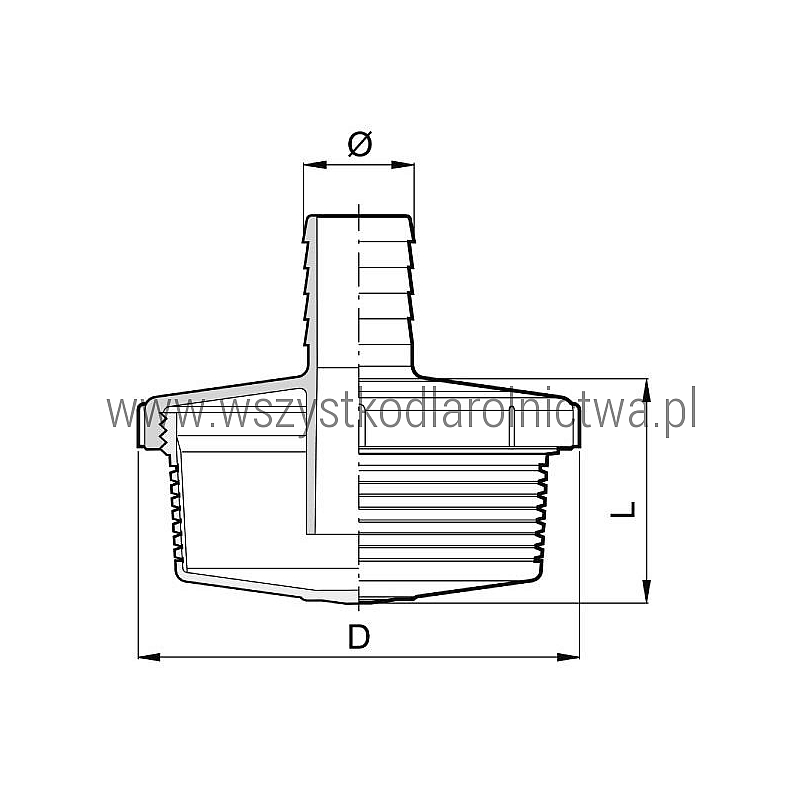

Wymiary

Zastosowanie

Kosz ssawny ARAG 302230 przeznaczony jest do montażu na przewodzie ssawnym instalacji cieczowej.

Może być stosowany m.in. w:

• opryskiwaczach rolniczych,
• opryskiwaczach sadowniczych,
• instalacjach napełniania zbiorników,
• układach pobierania wody,
• instalacjach ssawnych pomp,
• instalacjach rolniczych wykorzystujących przewód o średnicy wewnętrznej 30 mm.

Produkt należy dobierać przede wszystkim według średnicy przewodu – w przypadku ARAG 302230 króciec przeznaczony jest do węża Ø30 mm.

Do czego służy kosz ssawny?

Kosz ssawny stanowi pierwszy element filtrujący na początku instalacji ssawnej.

Jego zadaniem jest ograniczenie zasysania większych zanieczyszczeń znajdujących się w pobieranej wodzie.

Pomaga w ten sposób zabezpieczyć:

• przewód ssawny,
• pompę,
• zawory,
• filtry dokładniejsze znajdujące się dalej w instalacji,
• pozostałe elementy układu cieczowego.

Kosz ssawny nie zastępuje właściwych filtrów instalacji opryskiwacza – pełni funkcję filtracji wstępnej.

Przyłącze na wąż Ø30 mm

ARAG 302230 wyposażony jest w króciec przeznaczony do podłączenia węża o średnicy wewnętrznej 30 mm.

Po nasunięciu przewodu na króciec należy zastosować odpowiednią opaskę zaciskową, dobraną do średnicy zewnętrznej zastosowanego węża.

Wersja bez zaworu

Model 302230 jest standardowym koszem ssawnym bez zaworu zwrotnego.

W katalogu ARAG wersje wyposażone w zawór są oznaczane oddzielnie. Dlatego przy wymianie kosza należy sprawdzić, czy instalacja wymaga samego filtra ssawnego, czy wykonania z dodatkowym zaworem.

Rodzina koszy ssawnych ARAG

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 302230,
• kosz ssawny / filtr wstępny,
• przyłącze na wąż Ø30 mm,
• średnica zewnętrzna 125 mm,
• długość 76 mm,
• wersja bez zaworu,
• przeznaczony do filtracji wstępnej po stronie ssawnej,
• stosowany m.in. w instalacjach opryskiwaczy i układach pobierania wody.

Zawartość zestawu

1 szt. kosza ssawnego ARAG 302230 z króćcem na wąż Ø30 mm.

Wąż oraz opaska zaciskowa nie stanowią części samego produktu i należy dobrać je odpowiednio do instalacji.

Objawy zużycia lub uszkodzenia

Kosz ssawny należy sprawdzić w przypadku:

• ograniczonego przepływu cieczy,
• problemów z zasysaniem wody przez pompę,
• częstego zapychania się instalacji,
• pęknięcia obudowy kosza,
• uszkodzenia powierzchni filtrującej,
• uszkodzenia króćca na wąż,
• zasysania większych zanieczyszczeń do instalacji.

Czyszczenie i konserwacja

Kosz ssawny należy regularnie kontrolować, szczególnie podczas pobierania wody ze zbiorników lub innych źródeł, w których mogą znajdować się zanieczyszczenia.

1. Wyłącz pompę i usuń ciśnienie z instalacji.
2. Wyjmij kosz ssawny ze źródła wody.
3. Usuń większe zanieczyszczenia z powierzchni filtra.
4. Przepłucz kosz czystą wodą.
5. Sprawdź, czy element filtrujący i króciec nie są uszkodzone.
6. Sprawdź stan przewodu ssawnego oraz opaski zaciskowej.
7. Ponownie zamontuj kosz i sprawdź szczelność połączenia.

Sposób wymiany

1. Wyłącz pompę i zabezpiecz instalację przed przypadkowym uruchomieniem.
2. Wyjmij przewód ssawny ze zbiornika lub źródła wody.
3. Poluzuj opaskę zaciskową.
4. Zdejmij stary kosz ssawny z przewodu.
5. Sprawdź stan końcówki węża.
6. Nasuń przewód na króciec Ø30 mm nowego kosza ARAG 302230.
7. Zabezpiecz połączenie odpowiednią opaską zaciskową.
8. Umieść kosz w zbiorniku lub źródle pobieranej wody.
9. Uruchom instalację i sprawdź prawidłowość zasysania oraz szczelność połączenia.

Produkty powiązane

• 302225 – kosz ssawny ARAG Ø125 mm z przyłączem na wąż 25 mm
• 302330 – większy kosz ssawny ARAG Ø150 mm z przyłączem na wąż 30 mm
• Filtry ssawne – pozostałe elementy filtracji instalacji
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 302230.
- Producent: ARAG.
- Typ: kosz ssawny / filtr ssawny.
- Średnica zewnętrzna: 125 mm.
- Długość: 76 mm.
- Przyłącze: króciec na wąż Ø30 mm.
- Wersja: bez zaworu.
- Medium: woda.
- EAN: 8026834048874.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić średnicę wewnętrzną przewodu ssawnego.

Najczęściej zadawane pytania

Na jaki wąż pasuje ARAG 302230?
Kosz posiada króciec przeznaczony do węża o średnicy wewnętrznej 30 mm.

Jaką średnicę ma kosz ssawny?
Średnica zewnętrzna kosza wynosi 125 mm.

Jaka jest długość kosza?
Długość wynosi 76 mm.

Czy ARAG 302230 posiada zawór?
Nie. Model 302230 jest wykonaniem bez zaworu.

Do czego służy kosz ssawny?
Montuje się go na początku przewodu ssawnego. Zatrzymuje większe zanieczyszczenia przed ich przedostaniem się do pompy i dalszej części instalacji.

Czy można zastosować 302330 zamiast 302230?
Oba modele mają przyłącze 30 mm, ale różnią się wymiarami. 302230 ma średnicę 125 mm i długość 76 mm, natomiast 302330 ma średnicę 150 mm i długość 96 mm. Przed zamianą należy sprawdzić miejsce montażu i wymagania instalacji.

Czy kosz ssawny trzeba czyścić?
Tak. Zanieczyszczenia osadzające się na powierzchni kosza mogą ograniczać przepływ i pogarszać zasysanie wody przez pompę.
