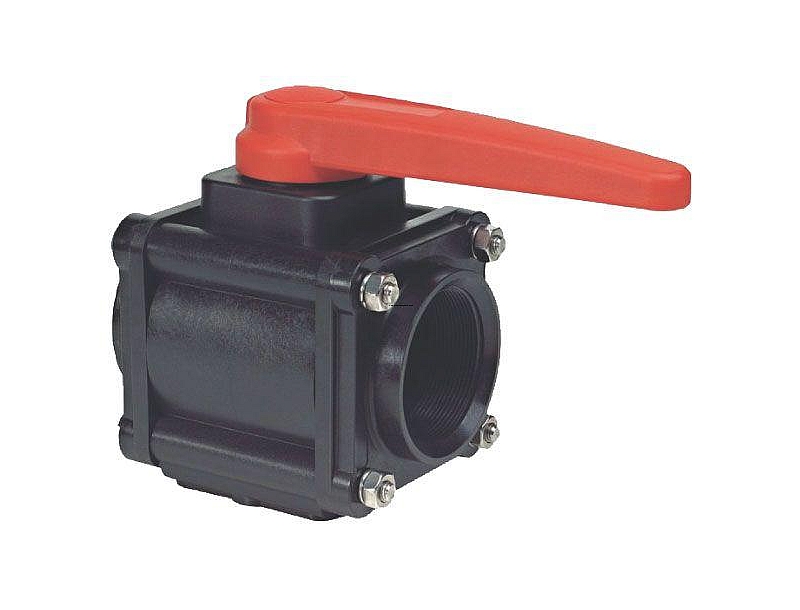

453005A66 Zawór kulowy 2-drogowy 1 1/2" F BSP 10 bar ARAG
Opis produktu
ARAG 453005A66 to ręczny 2-drogowy zawór kulowy przeznaczony do sterowania przepływem cieczy w instalacjach opryskiwaczy oraz innych instalacjach cieczowych.
Zawór posiada dwa przyłącza z gwintem wewnętrznym G 1 1/2" F BSP. Maksymalne ciśnienie robocze wynosi 10 bar, a nominalna średnica wewnętrzna DN wynosi 40 mm.
Konstrukcja zaworu oparta jest na korpusie z tworzywa odpornego na warunki występujące w instalacjach opryskowych. W tym wariancie zastosowano kulę z polipropylenu PP.
Dane techniczne
|
Numer produktu |
453005A66 |
|
Producent |
ARAG |
|
Typ produktu |
zawór kulowy ręczny |
|
Liczba dróg |
2 |
|
Liczba przyłączy |
2 |
|
Przyłącze |
G 1 1/2" F BSP |
|
Rodzaj gwintu |
wewnętrzny BSP |
|
Średnica nominalna DN |
40 mm |
|
Maksymalne ciśnienie robocze |
10 bar |
|
Materiał kuli |
polipropylen PP |
|
Długość gwintu przyłącza |
25 mm |
|
EAN |
8026834090071 |
|
Jednostka sprzedaży |
1 szt. |

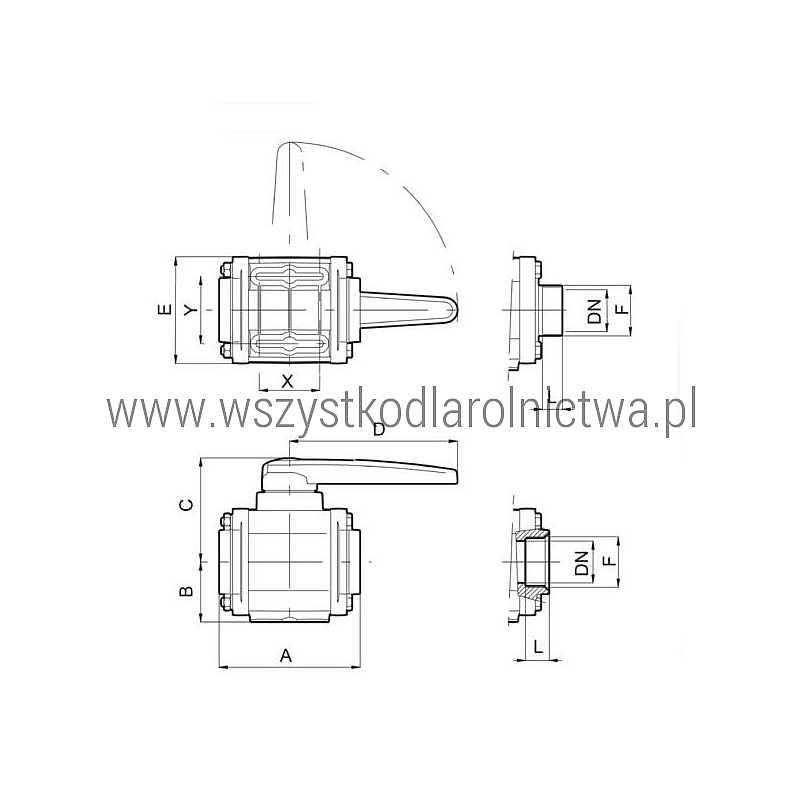

Wymiary
|
Długość całkowita |
128 mm |
|
Wymiar B |
52 mm |
|
Wymiar C |
94 mm |
|
Wymiar D |
130 mm |
|
DN |
40 mm |
|
Długość gwintu |
25 mm |
Zastosowanie

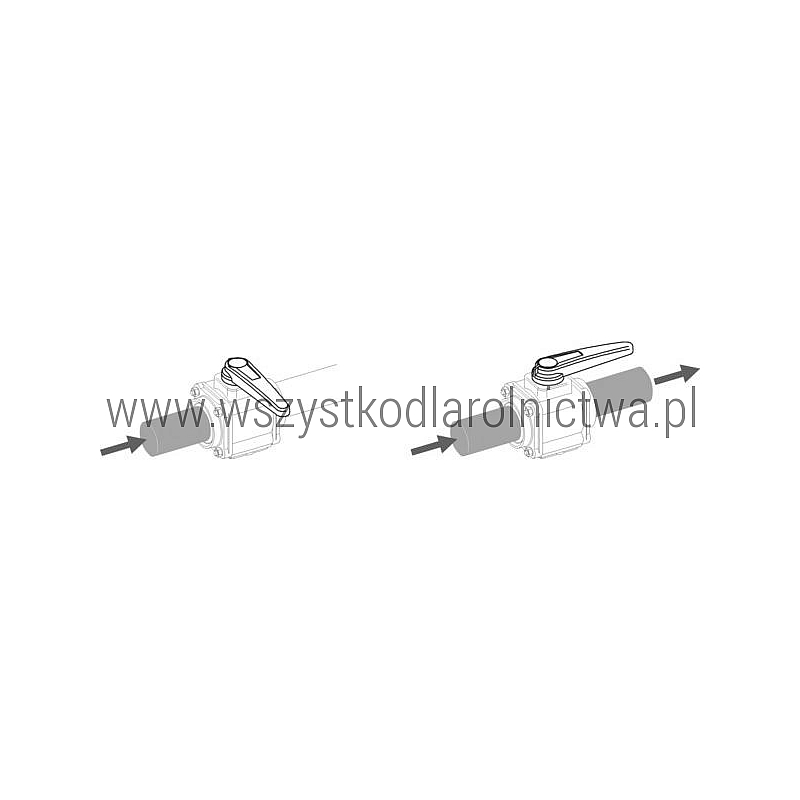

Zawór ARAG 453005A66 przeznaczony jest do ręcznego otwierania i zamykania przepływu cieczy.
Może być stosowany m.in. w:
-
instalacjach opryskiwaczy rolniczych i sadowniczych,
-
instalacjach zbiorników cieczy,
-
układach napełniania i przepompowywania cieczy,
-
instalacjach wymagających zaworu 2-drogowego 1 1/2",
-
układach wykorzystujących armaturę ARAG.
Przed zakupem należy sprawdzić średnicę przyłącza, rodzaj gwintu oraz wymagane ciśnienie robocze instalacji.
Przyłącze 1 1/2" F BSP
Model 453005A66 posiada dwa przyłącza G 1 1/2" z gwintem wewnętrznym BSP.
Jest to istotne przy doborze, ponieważ w rodzinie zaworów ARAG występują również warianty z gwintami zewnętrznymi oraz innymi średnicami przyłączy.
453005A66 a 453005A77 – jaka jest różnica?
|
Numer ARAG |
Przyłącze |
DN |
Ciśnienie maks. |
|
453005A66 |
G 1 1/2" F BSP |
40 mm |
10 bar |
|
453005A77 |
G 2" F BSP |
40 mm |
10 bar |
Oba zawory mają DN 40 i maksymalne ciśnienie robocze 10 bar. Podstawową różnicą jest wielkość przyłącza: 453005A66 ma gwint 1 1/2", natomiast 453005A77 ma gwint 2".
Rodzina zaworów kulowych ARAG
|
Numer ARAG |
Przyłącze |
DN |
Ciśnienie |
|
453004A44 |
G 1" F BSP |
32 mm |
16 bar |
|
453005A66 |
G 1 1/2" F BSP |
40 mm |
10 bar |
|
453005A77 |
G 2" F BSP |
40 mm |
10 bar |
|
453006A77 |
G 2" F BSP |
50 mm |
10 bar |
Cechy produktu
-
oryginalny produkt ARAG,
-
numer części 453005A66,
-
zawór kulowy 2-drogowy,
-
sterowanie ręczne,
-
dwa gwinty wewnętrzne G 1 1/2" F BSP,
-
średnica nominalna DN 40,
-
maksymalne ciśnienie robocze 10 bar,
-
kula wykonana z polipropylenu PP,
-
przeznaczony do sterowania przepływem cieczy.
Zawartość zestawu
1 szt. kompletnego ręcznego zaworu kulowego ARAG 453005A66.
Objawy zużycia lub uszkodzenia
Zawór należy sprawdzić w przypadku:
-
przecieku cieczy przy zamkniętym zaworze,
-
wycieku w obrębie trzpienia lub korpusu,
-
zwiększonego oporu podczas przestawiania dźwigni,
-
nadmiernego luzu mechanizmu sterującego,
-
pęknięcia lub deformacji korpusu,
-
uszkodzenia gwintów przyłączeniowych,
-
uszkodzenia dźwigni sterującej.
Sposób wymiany
-
Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
-
Opróżnij fragment instalacji, w którym zamontowany jest zawór.
-
Odkręć połączenia współpracujące z zaworem.
-
Zdemontuj zużyty lub uszkodzony zawór.
-
Oczyść i sprawdź stan współpracujących gwintów.
-
Zamontuj nowy zawór ARAG 453005A66 z odpowiednim uszczelnieniem połączeń.
-
Ustaw zawór tak, aby zapewnić swobodny dostęp do dźwigni.
-
Po uruchomieniu instalacji wykonaj próbę szczelności.
-
Sprawdź poprawność otwierania i zamykania przepływu.
Produkty powiązane
-
453004A44 – zawór kulowy 2-drogowy 1" F BSP 16 bar ARAG
-
453005A77 – zawór kulowy 2-drogowy 2" F BSP, DN40, 10 bar ARAG
-
453006A77 – zawór kulowy 2-drogowy 2" F BSP, DN50, 10 bar ARAG
-
453005E66 – zawór kulowy 2-drogowy 1 1/2" z gwintem zewnętrznym ARAG
-
ARAG – pozostałe zawory i części instalacji opryskowych
Uwagi
- Numer produktu: 453005A66.
- Producent: ARAG.
- Typ: ręczny zawór kulowy 2-drogowy.
- Przyłącza: 2 × G 1 1/2" F BSP.
- Gwint: wewnętrzny BSP.
- DN: 40 mm.
- Maksymalne ciśnienie robocze: 10 bar.
- Materiał kuli: PP.
- Długość całkowita: 128 mm.
- EAN: 8026834090071.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić rodzaj oraz średnicę przyłączy.
Najczęściej zadawane pytania
Jakie przyłącza ma ARAG 453005A66?
Zawór posiada dwa gwinty wewnętrzne G 1 1/2" BSP.
Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie robocze zaworu wynosi 10 bar.
Jaką średnicę nominalną ma zawór?
Model 453005A66 ma średnicę nominalną DN 40 mm.
Czy jest to zawór 2-drogowy?
Tak. ARAG 453005A66 jest ręcznym zaworem kulowym 2-drogowym.
Czym różni się 453005A66 od 453005A77?
Model 453005A66 posiada przyłącza 1 1/2", natomiast 453005A77 posiada przyłącza 2". Oba warianty mają DN40 i maksymalne ciśnienie robocze 10 bar.
