46732700100 Zestaw kabli 7-drożny 3 m do zaworów ARAG BRAVO 300S RCU / BRAVO 400S

Opis produktu

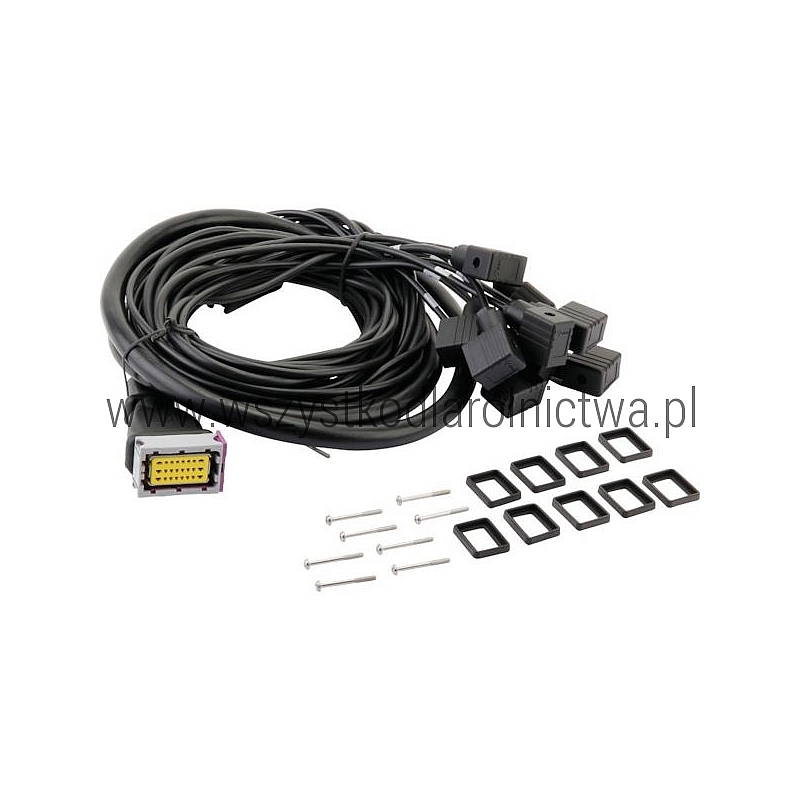

ARAG 46732700100 / 46732700.100 to 7-drożny zestaw kabli o długości 3 m, przeznaczony do połączenia zaworów instalacji opryskowej z odpowiednim układem sterowania ARAG.

Przewód stosowany jest między innymi w systemach ARAG BRAVO 300S RCU oraz BRAVO 400S. Obsługuje konfigurację 7 sekcji cieczowych i stanowi element instalacji elektrycznej odpowiedzialnej za przekazywanie sygnałów sterujących do zaworów opryskiwacza.

Zestaw przeznaczony jest do wymiany uszkodzonego przewodu lub do kompletowania odpowiedniej instalacji sterującej. Przy doborze należy porównać numer katalogowy, liczbę obsługiwanych sekcji oraz zastosowany system sterowania.

Dane techniczne

Zastosowanie

Zestaw kabli 46732700100 przeznaczony jest do instalacji elektrycznej układów sterowania opryskiwaczem ARAG wyposażonych w obsługę 7 sekcji cieczowych.

Stosowany jest przede wszystkim w:

• systemach sterowania ARAG BRAVO 300S RCU,
• systemach ARAG BRAVO 400S,
• instalacjach sterujących 7 sekcjami opryskiwacza,
• połączeniach pomiędzy układem sterowania a zaworami cieczowymi,
• opryskiwaczach polowych wyposażonych w elektroniczne sterowanie sekcjami,
• naprawach uszkodzonej instalacji elektrycznej systemu sterowania ARAG.

Przewód do 7 sekcji cieczowych

Wariant 46732700100 / 46732700.100 przeznaczony jest do konfiguracji 7-drożnej. Pozwala na wykonanie połączenia elektrycznego zaworów sterujących poszczególnymi sekcjami cieczowymi opryskiwacza.

Długość przewodu wynosi 3 m. Przy wymianie należy zwrócić uwagę na właściwe prowadzenie wiązki, zabezpieczenie jej przed ruchomymi elementami maszyny oraz prawidłowe podłączenie wszystkich złączy.

BRAVO 300S RCU / BRAVO 400S

Zestaw jest stosowany w instalacjach sterowania ARAG BRAVO 300S RCU oraz BRAVO 400S. W przypadku BRAVO 300S RCU przewód stanowi element instalacji łączącej układ RCU z zaworami opryskiwacza.

Przed zakupem należy sprawdzić dokładną wersję komputera i instalacji, ponieważ systemy BRAVO występują w różnych konfiguracjach liczby sekcji oraz z różnymi wiązkami połączeniowymi.

Wybrane przewody i elementy instalacji ARAG BRAVO

Cechy produktu

• zestaw kabli ARAG do instalacji sterowania opryskiwaczem,
• numer produktu 46732700100,
• numer katalogowy 46732700.100,
• wersja 7-drożna / do 7 sekcji cieczowych,
• długość przewodu 3 m,
• do połączenia zaworów instalacji opryskowej,
• zastosowanie w systemach ARAG BRAVO 300S RCU,
• zastosowanie w odpowiednich konfiguracjach ARAG BRAVO 400S,
• element wymienny instalacji elektrycznej opryskiwacza.

Zawartość zestawu

1 zestaw kabli ARAG 46732700100 / 46732700.100, 7-drożny, długość 3 m.

Objawy zużycia lub uszkodzenia

• brak sterowania jedną lub kilkoma sekcjami opryskiwacza,
• przerywana praca zaworów podczas jazdy lub drgań maszyny,
• brak reakcji zaworów na polecenia układu sterowania,
• mechaniczne uszkodzenie izolacji przewodów,
• przetarcie lub przecięcie wiązki,
• uszkodzenie złączy lub styków elektrycznych,
• ślady wilgoci, zabrudzeń lub korozji na połączeniach,
• niestabilne działanie poszczególnych sekcji.

Czyszczenie i konserwacja

Wiązkę należy regularnie kontrolować pod kątem przetarć, przecięć i uszkodzeń izolacji. Szczególną uwagę warto zwrócić na miejsca prowadzenia przewodu przy ramie maszyny, przegubach oraz innych elementach narażonych na ruch i drgania.

Złącza elektryczne powinny być utrzymywane w czystości i chronione przed wodą, środkami ochrony roślin oraz innymi zanieczyszczeniami. Podczas mycia opryskiwacza nie należy kierować silnego strumienia wody bezpośrednio na rozłączone złącza.

Sposób wymiany

1. Wyłącz komputer sterujący i odłącz zasilanie instalacji elektrycznej opryskiwacza.
2. Przed demontażem sprawdź przebieg starej wiązki oraz miejsca podłączenia poszczególnych złączy.
3. W razie potrzeby oznacz przewody i połączenia, aby uniknąć pomyłki podczas montażu.
4. Odłącz złącza starego przewodu od zaworów i pozostałych elementów instalacji.
5. Zwolnij uchwyty oraz opaski mocujące wiązkę do maszyny.
6. Usuń uszkodzony przewód.
7. Poprowadź nowy zestaw 46732700100 zgodnie z przebiegiem instalacji.
8. Podłącz wszystkie złącza do odpowiadających im elementów.
9. Zabezpiecz przewód przed kontaktem z ostrymi, gorącymi i ruchomymi częściami maszyny.
10. Podłącz zasilanie, uruchom system sterowania i sprawdź działanie wszystkich 7 sekcji.

Produkty powiązane

• 46732700100 – zestaw kabli 7-drożny 3 m do zaworów ARAG BRAVO 300S RCU / BRAVO 400S
• 4662550220 – zestaw kabli 5-drożny 3 m
• 467127120 – kabel podłączeniowy do BRAVO 300S, 7 sekcji
• 467307110 – przedłużacz 3 m, 28-pin, 7 sekcji
• 46732711 – komputer sterujący opryskiwaczem BRAVO 300S 7-TB
• 46730701 – komputer sterujący BRAVO 300S 7-TB
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 46732700100.
- Numer katalogowy ARAG: 46732700.100.
- Producent: ARAG.
- Typ: zestaw kabli / przewód połączeniowy zaworów.
- Liczba dróg / sekcji: 7.
- Długość: 3 m.
- Zastosowanie: ARAG BRAVO 300S RCU / BRAVO 400S.
- EAN: 8026834289239.
- Waga: 1830 g / 1,830 kg.
- Jednostka sprzedaży: 1 zestaw.
- Przed zakupem należy porównać numer przewodu oraz konfigurację systemu sterowania.

Najczęściej zadawane pytania

Jaką długość ma zestaw 46732700100?
Długość przewodu wynosi 3 m.

Ile sekcji obsługuje 46732700100?
Jest to zestaw 7-drożny, przeznaczony do konfiguracji z 7 sekcjami cieczowymi.

Czy kabel pasuje do BRAVO 300S RCU?
Tak. Zestaw jest stosowany w odpowiednich instalacjach ARAG BRAVO 300S RCU.

Czy kabel jest stosowany z BRAVO 400S?
Tak. Przewód występuje również w odpowiednich konfiguracjach systemu ARAG BRAVO 400S.

Czy 46732700100 i 46732700.100 oznaczają ten sam produkt?
Tak. Są to dwa sposoby zapisu numeru tego samego zestawu kabli ARAG.

Co sprawdzić przed zakupem?
Należy porównać numer katalogowy, wersję systemu BRAVO, liczbę obsługiwanych sekcji oraz złącza zastosowane w posiadanej instalacji.
