1032213 Przyłącze węża proste GZ 1/2" na wąż 13 mm ARAG

Opis produktu

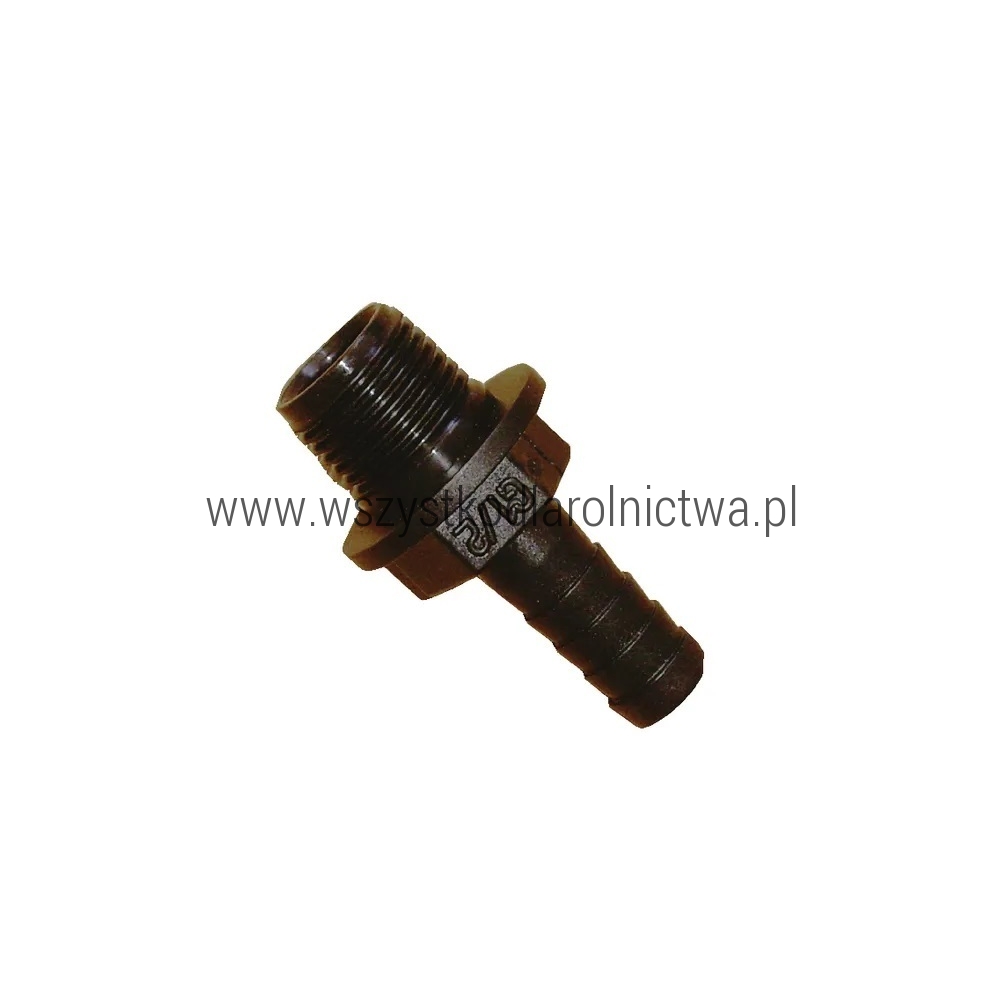

ARAG 1032213 to oryginalne proste przyłącze węża z gwintem zewnętrznym G 1/2" BSP oraz króćcem przeznaczonym do węża o średnicy wewnętrznej 13 mm.

Przyłącze ARAG przeznaczone jest do wykonywania prostych połączeń pomiędzy przewodem elastycznym a elementem instalacji wyposażonym w odpowiedni gwint wewnętrzny.

Model 1032213 posiada z jednej strony gwint zewnętrzny G 1/2" BSP, a z drugiej króciec na wąż Ø13 mm. Długość całkowita przyłącza wynosi 60 mm, a długość części gwintowanej 18 mm.

Element znajduje zastosowanie przede wszystkim w instalacjach cieczowych opryskiwaczy, maszyn rolniczych, pomp oraz innych układach wykorzystujących przewód 13 mm i gwint rurowy 1/2".

Dane techniczne

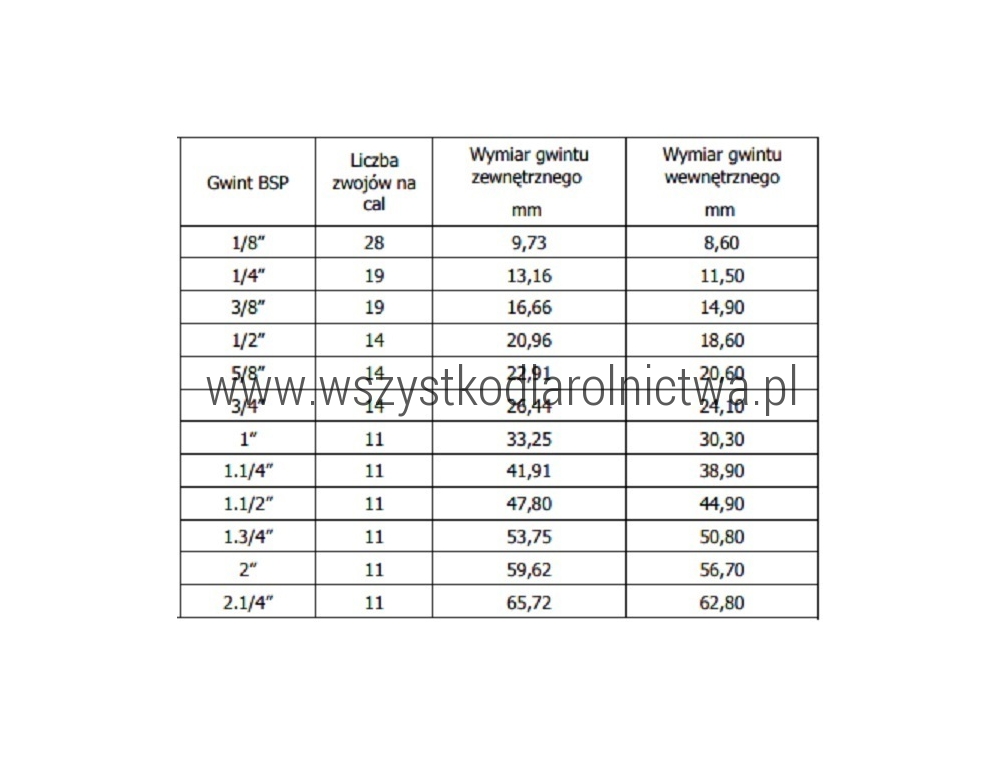

Pomoc w doborze: jeśli nie jesteś pewien rozmiaru gwintu, zmierz suwmiarką jego średnicę zewnętrzną. Dla gwintu G 1/2" BSP powinna ona wynosić orientacyjnie ok. 21 mm. Podany wymiar jest wartością orientacyjną – przy doborze należy również zwrócić uwagę na rodzaj gwintu.

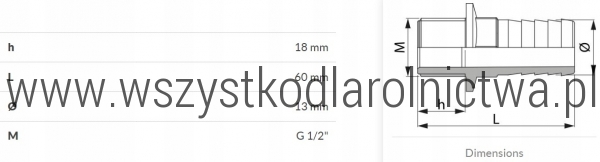

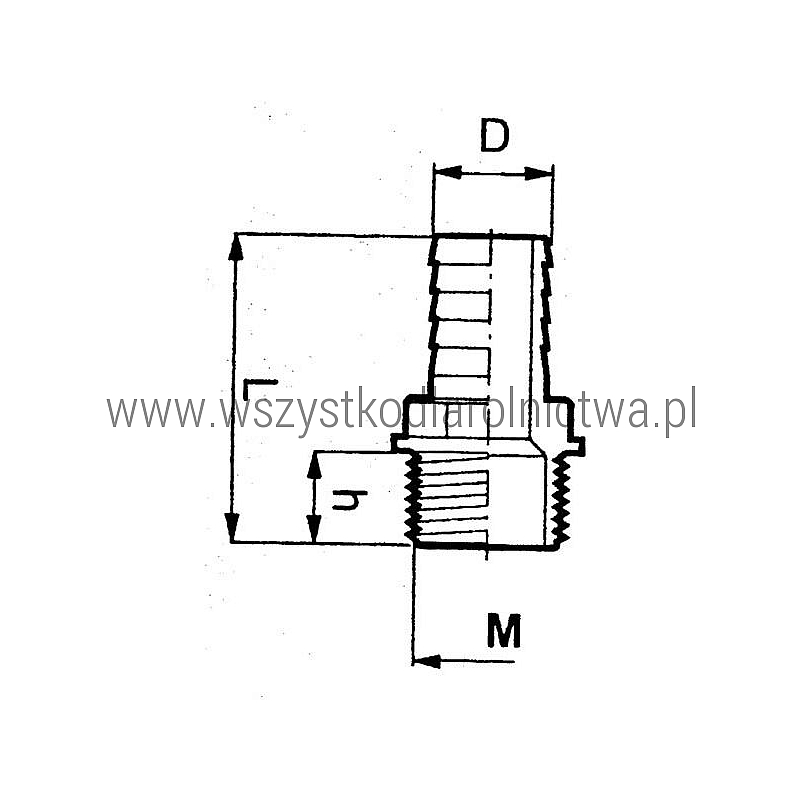

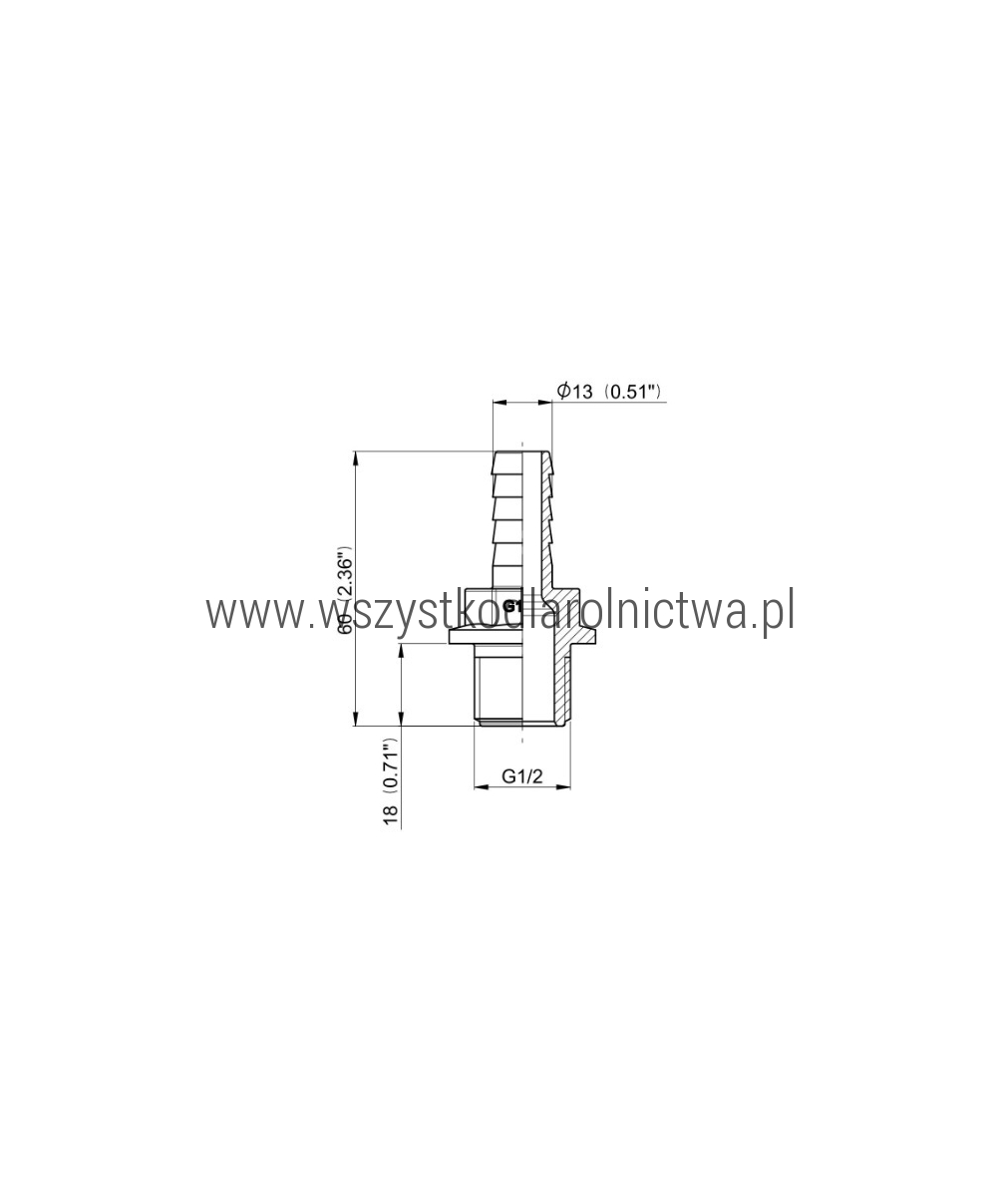

Wymiary

Budowa przyłącza

ARAG 1032213 jest złączką prostą posiadającą dwa różne zakończenia:

• gwint zewnętrzny G 1/2" BSP – do połączenia z elementem posiadającym odpowiedni gwint wewnętrzny,
• króciec Ø13 mm – do podłączenia elastycznego węża o średnicy wewnętrznej 13 mm.

Taka konstrukcja pozwala na proste przejście z połączenia gwintowanego na elastyczny przewód.

Zastosowanie

Przyłącze może być stosowane m.in. w:

• opryskiwaczach rolniczych,
• opryskiwaczach sadowniczych,
• instalacjach cieczowych maszyn rolniczych,
• układach pomp i filtrów,
• instalacjach wodnych,
• przewodach pomocniczych i przelewowych,
• układach wymagających przejścia z gwintu 1/2" na wąż 13 mm.

Jak prawidłowo dobrać przyłącze?

Przy wyborze złączki należy sprawdzić dwa podstawowe parametry:

1. Gwint – w modelu 1032213 jest to gwint zewnętrzny G 1/2" BSP. Jego średnica zewnętrzna mierzona suwmiarką wynosi orientacyjnie ok. 21 mm.
2. Średnicę wewnętrzną węża – model 1032213 przeznaczony jest do przewodu o średnicy wewnętrznej 13 mm.

Uwaga: oznaczenie gwintu 1/2" nie oznacza, że jego średnica zewnętrzna wynosi 12,7 mm. W przypadku gwintu rurowego G 1/2" BSP średnica zewnętrzna wynosi około 21 mm.

Króciec na wąż 13 mm

Druga strona przyłącza zakończona jest króćcem przeznaczonym do podłączenia węża o średnicy wewnętrznej 13 mm.

Przewód należy nasunąć odpowiednio głęboko na króciec i zabezpieczyć właściwie dobraną opaską zaciskową.

Przy doborze węża należy kierować się jego średnicą wewnętrzną, a nie średnicą zewnętrzną.

Porównanie przyłączy ARAG z gwintem 1/2"

W powyższych wariantach rozmiar gwintu pozostaje taki sam. Zmienia się przede wszystkim średnica króćca na wąż.

Przyłącza ARAG na wąż 13 mm – różne gwinty

Ta tabela może ułatwić dobór odpowiedniej wersji, jeśli znana jest średnica węża, ale nie ma pewności co do rozmiaru gwintu.

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 1032213,
• przyłącze proste,
• gwint zewnętrzny G 1/2" BSP,
• orientacyjna średnica zewnętrzna gwintu ok. 21 mm,
• króciec na wąż 13 mm,
• długość całkowita 60 mm,
• długość części gwintowanej 18 mm,
• umożliwia przejście z połączenia gwintowanego na elastyczny przewód.

Zawartość zestawu

1 szt. przyłącza prostego ARAG 1032213 – GZ 1/2" BSP / wąż 13 mm.

Wąż, opaska zaciskowa oraz dodatkowe elementy uszczelniające nie stanowią części samego przyłącza, o ile nie zostały wyraźnie wskazane jako element zestawu.

Na co zwrócić uwagę przy montażu?

• sprawdź zgodność gwintu – G 1/2" BSP,
• jeżeli mierzysz gwint suwmiarką, jego średnica zewnętrzna powinna wynosić orientacyjnie ok. 21 mm,
• sprawdź średnicę wewnętrzną węża – 13 mm,
• upewnij się, że gwint elementu współpracującego nie jest uszkodzony,
• nie dokręcaj przyłącza z nadmierną siłą,
• zastosuj sposób uszczelnienia odpowiedni dla danego połączenia,
• wąż zabezpiecz odpowiednio dobraną opaską,
• po montażu sprawdź szczelność instalacji.

Sposób wymiany / montażu

1. Wyłącz instalację i usuń ciśnienie z układu.
2. Odłącz przewód oraz dotychczasową złączkę.
3. Oczyść gwint elementu współpracującego.
4. Sprawdź zgodność przyłącza – G 1/2" BSP.
5. Zastosuj sposób uszczelnienia odpowiedni dla danej instalacji.
6. Wkręć ARAG 1032213, zwracając uwagę na prawidłowe prowadzenie gwintu.
7. Nasuń wąż o średnicy wewnętrznej 13 mm na króciec.
8. Zabezpiecz przewód odpowiednią opaską zaciskową.
9. Uruchom instalację i sprawdź szczelność połączenia.

Objawy zużycia lub uszkodzenia

Przyłącze należy skontrolować lub wymienić w przypadku:

• pęknięcia korpusu,
• uszkodzenia lub zerwania gwintu,
• deformacji króćca na wąż,
• nieszczelności połączenia,
• zsuwania się przewodu z króćca,
• widocznego zużycia powierzchni przyłącza.

Numery porównawcze / referencyjne

1032213
103213
8026834195332

Produkty powiązane

• 1032210 – przyłącze proste ARAG GZ 1/2" na wąż 10 mm
• 1032215 – przyłącze proste ARAG GZ 1/2" na wąż 16 mm
• 1032220 – przyłącze proste ARAG GZ 1/2" na wąż 20 mm
• 1032113 – przyłącze proste ARAG GZ 3/8" na wąż 13 mm
• 1032313 – przyłącze proste ARAG GZ 3/4" na wąż 13 mm
• ARAG – pozostałe elementy instalacji cieczowych i opryskowych

Uwagi

- Numer produktu: 1032213.
- Producent: ARAG.
- Typ: przyłącze proste do węża.
- Gwint: zewnętrzny G 1/2" BSP.
- Orientacyjna średnica zewnętrzna gwintu: ok. 21 mm.
- Króciec na wąż: 13 mm.
- Długość całkowita: 60 mm.
- Długość części gwintowanej: 18 mm.
- Numer referencyjny: 103213.
- Waga: 9 g / 0,009 kg.
- EAN: 8026834195332.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić rodzaj i rozmiar gwintu oraz średnicę wewnętrzną przewodu.

Najczęściej zadawane pytania

Jaki gwint ma ARAG 1032213?
Przyłącze posiada gwint zewnętrzny G 1/2" BSP.

Ile powinien mieć gwint 1/2" po zmierzeniu suwmiarką?
Dla gwintu zewnętrznego G 1/2" BSP średnica zewnętrzna wynosi orientacyjnie ok. 21 mm. Nie należy oczekiwać wyniku 12,7 mm – oznaczenie 1/2" jest nominalnym rozmiarem gwintu rurowego.

Na jaki wąż pasuje ARAG 1032213?
Przyłącze przeznaczone jest do węża o średnicy wewnętrznej 13 mm.

Jaką długość ma ARAG 1032213?
Długość całkowita wynosi 60 mm, a długość części gwintowanej 18 mm.

Czym różni się 1032213 od 1032210?
Oba warianty posiadają gwint zewnętrzny G 1/2". Model 1032210 przeznaczony jest do węża 10 mm, natomiast 1032213 do węża 13 mm.

Czym różni się 1032213 od 1032215?
Oba mają gwint G 1/2". Model 1032213 przeznaczony jest do węża 13 mm, natomiast 1032215 do węża 16 mm.

Czy jest to przyłącze proste czy kątowe?
Jest to przyłącze proste – gwint i króciec znajdują się w jednej osi.
