Kategorie / Części maszyn

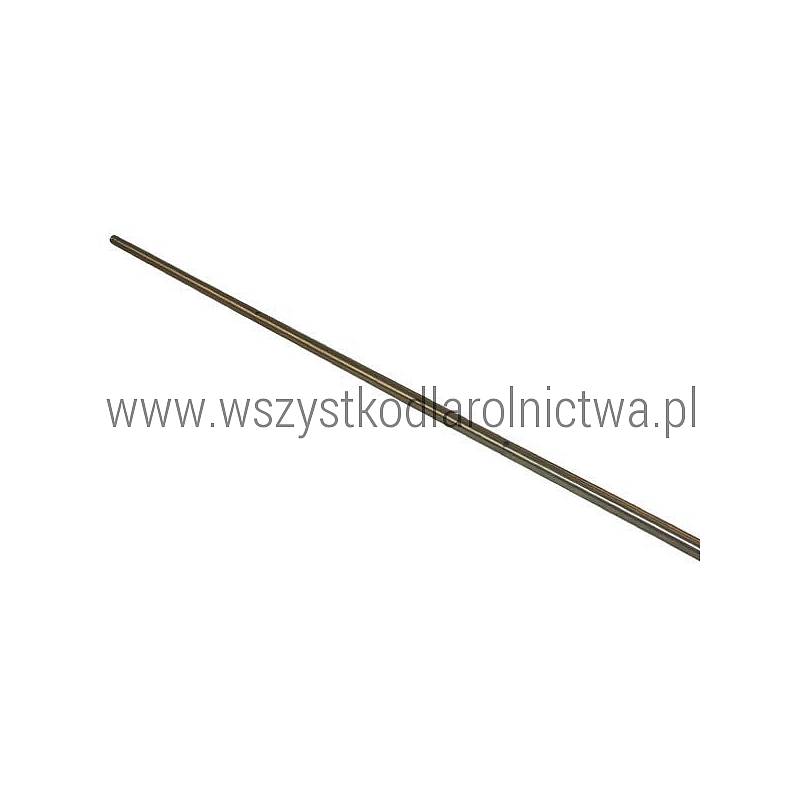

004207 Rura belki opryskiwacza nierdzewna 1/2" 2070 mm 5 otworów ARAG

Opis produktu

ARAG 004207 to rura ze stali nierdzewnej AISI 304 przeznaczona do budowy i naprawy belki opryskowej. Rura ma długość 2070 mm, gwint 1/2" oraz 5 fabrycznie wykonanych otworów Ø7 mm rozmieszczonych co 500 mm.

Produkt przeznaczony jest do instalacji opryskowych wykorzystujących odpowiednie uchwyty rozpylaczy montowane na rurze belki.

Oryginalny produkt ARAG wykonany jest ze stali nierdzewnej AISI 304, zapewniającej dobrą odporność na korozję w warunkach pracy instalacji opryskowej.

Pięć otworów wykonanych fabrycznie w odstępach co 50 cm pozwala na równomierne rozmieszczenie punktów oprysku. Rozwiązanie to ułatwia budowę nowej sekcji belki lub wymianę uszkodzonej, skorodowanej albo odkształconej rury.

Dane techniczne

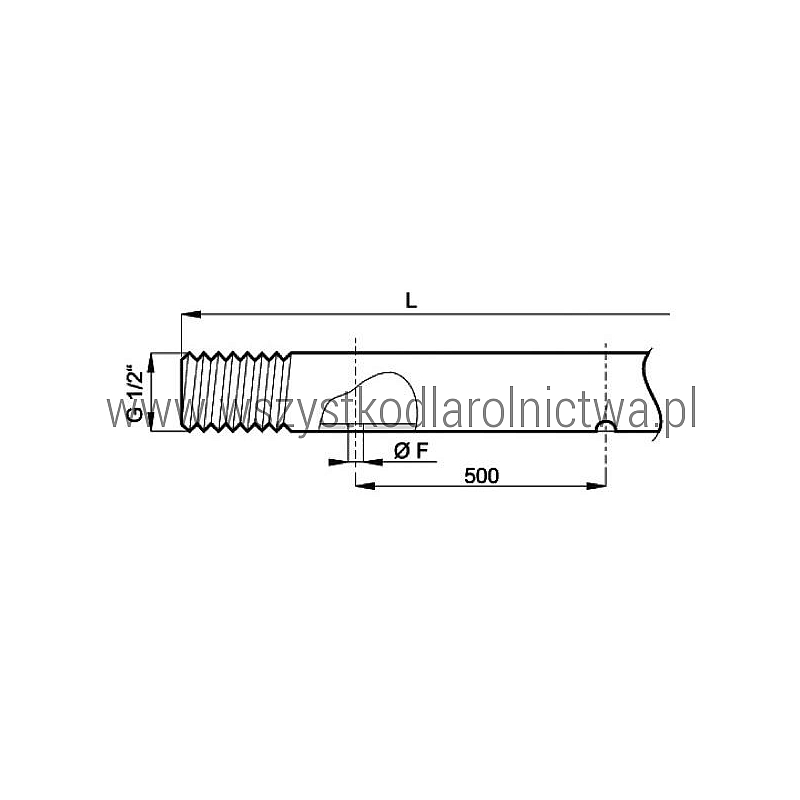

Rozmieszczenie otworów

Rura ARAG 004207 posiada 5 fabrycznie wykonanych otworów Ø7 mm.

Otwory rozmieszczone są w odstępach co 500 mm, dzięki czemu rura jest przygotowana do budowy typowej sekcji belki opryskowej z rozstawem rozpylaczy co 50 cm.

Zastosowanie

Rura ARAG 004207 przeznaczona jest przede wszystkim do:

• budowy sekcji belki opryskiwacza,
• naprawy uszkodzonej belki opryskowej,
• wymiany skorodowanej lub wygiętej rury,
• montażu odpowiednich uchwytów rozpylaczy,
• instalacji do wody i środków ochrony roślin,
• modernizacji instalacji opryskowych z rozstawem rozpylaczy co 50 cm.

Produkt może być stosowany w różnych opryskiwaczach i instalacjach opryskowych, jeżeli ich konstrukcja odpowiada wymiarom i sposobowi montażu rury.

Stal nierdzewna AISI 304

Rura wykonana jest ze stali nierdzewnej AISI 304. Materiał ten jest powszechnie stosowany w elementach instalacji mających kontakt z wodą i cieczami roboczymi.

W zastosowaniu opryskowym stal nierdzewna zapewnia przede wszystkim:

• dobrą odporność na korozję,
• trwałość w warunkach pracy maszyny rolniczej,
• odporność na działanie wilgoci,
• łatwe utrzymanie elementu w czystości,
• długą żywotność przy prawidłowej eksploatacji.

Otwory Ø7 mm – ważne przy doborze

Wersja 004207 posiada otwory o średnicy 7 mm.

ARAG produkuje również podobne rury o tej samej długości, ale z inną średnicą otworów. Dlatego przy wymianie należy zwrócić uwagę na pełny numer katalogowy.

• 004207 – długość 207 cm, 5 otworów Ø7 mm,
• 0042071 – długość 207 cm, 5 otworów Ø10 mm.

004207 i 0042071 nie są tym samym wykonaniem – różnią się średnicą otworów.

Inne długości rur ARAG z otworami Ø7 mm

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 004207,
• wykonanie ze stali nierdzewnej AISI 304,
• długość 2070 mm,
• gwint 1/2",
• 5 fabrycznie wykonanych otworów,
• średnica otworów 7 mm,
• rozstaw otworów 500 mm,
• przeznaczona do instalacji opryskowych,
• odpowiednia do wody i środków ochrony roślin,
• waga 1,024 kg.

Zawartość zestawu

1 szt. rury nierdzewnej ARAG 004207.

Uchwyty rozpylaczy, rozpylacze, kołpaki, uszczelki oraz pozostałe elementy instalacji należy dobrać osobno, jeżeli nie są oferowane w komplecie.

Co sprawdzić przed zakupem?

Przed zamówieniem należy porównać:

• długość wymaganej rury – 2070 mm,
• liczbę otworów – 5,
• średnicę otworów – Ø7 mm,
• rozstaw otworów – 500 mm,
• gwint – 1/2",
• sposób mocowania uchwytów rozpylaczy.

Szczególnie ważne jest sprawdzenie średnicy otworów, ponieważ dostępna jest również wersja 207 cm z otworami Ø10 mm.

Sposób wymiany / montażu

1. Opróżnij instalację opryskiwacza i usuń z niej ciśnienie.
2. Zdemontuj uchwyty rozpylaczy i pozostałe elementy ze starej rury.
3. Odłącz starą rurę od instalacji cieczowej.
4. Odkręć mocowania rury do konstrukcji belki.
5. Zdemontuj uszkodzony element.
6. Porównaj położenie otworów i długość nowej rury ze starą.
7. Zamontuj rurę ARAG 004207 do konstrukcji belki.
8. Zamontuj odpowiednie uchwyty rozpylaczy w fabrycznych otworach Ø7 mm.
9. Podłącz instalację cieczową.
10. Sprawdź ustawienie i rozstaw wszystkich rozpylaczy.
11. Przepłucz instalację czystą wodą.
12. Wykonaj próbę szczelności oraz sprawdź prawidłowość oprysku.

Produkty powiązane

• 004204 – rura ARAG 570 mm, 2 otwory Ø7 mm
• 004205 – rura ARAG 1070 mm, 3 otwory Ø7 mm
• 004206 – rura ARAG 1570 mm, 4 otwory Ø7 mm
• 004212 – rura ARAG 2580 mm, 6 otworów Ø7 mm
• 004214 – rura ARAG 3070 mm, 7 otworów Ø7 mm
• ARAG – pozostałe części i wyposażenie instalacji opryskowych

Uwagi

- Numer produktu: 004207.
- Producent: ARAG.
- Typ: rura belki opryskiwacza.
- Materiał: stal nierdzewna AISI 304.
- Długość: 2070 mm / 207 cm.
- Gwint: 1/2".
- Liczba otworów: 5.
- Średnica otworów: Ø7 mm.
- Rozstaw otworów: 500 mm / 50 cm.
- Medium: woda, środki ochrony roślin.
- Waga: 1,024 kg / 1024 g.
- EAN: 8026834030374.
- Jednostka sprzedaży: 1 szt.
- Wersji 004207 Ø7 mm nie należy mylić z 0042071 posiadającą otwory Ø10 mm.

Najczęściej zadawane pytania

Jaką długość ma rura ARAG 004207?
Długość całkowita wynosi 2070 mm, czyli 207 cm.

Ile otworów posiada rura?
Model 004207 posiada 5 fabrycznie wykonanych otworów.

Jaką średnicę mają otwory?
Każdy z pięciu otworów ma średnicę 7 mm.

Jaki jest rozstaw otworów?
Otwory wykonane są w odstępach co 500 mm / 50 cm.

Z jakiego materiału wykonana jest rura?
Produkt wykonany jest ze stali nierdzewnej AISI 304.

Czy 004207 i 0042071 to ta sama rura?
Nie. Obie wersje mają długość 207 cm i 5 otworów, ale 004207 ma otwory Ø7 mm, natomiast 0042071 – Ø10 mm.

Czy uchwyty rozpylaczy są w komplecie?
004207 jest numerem samej rury. Uchwyty rozpylaczy oraz pozostałe wyposażenie należy dobrać odpowiednio do instalacji.

Czy rura nadaje się do środków ochrony roślin?
Tak. Dla ARAG 004207 jako medium podawane są woda oraz środki ochrony roślin.
